ВНУТРЕННЯЯ СБОРКА

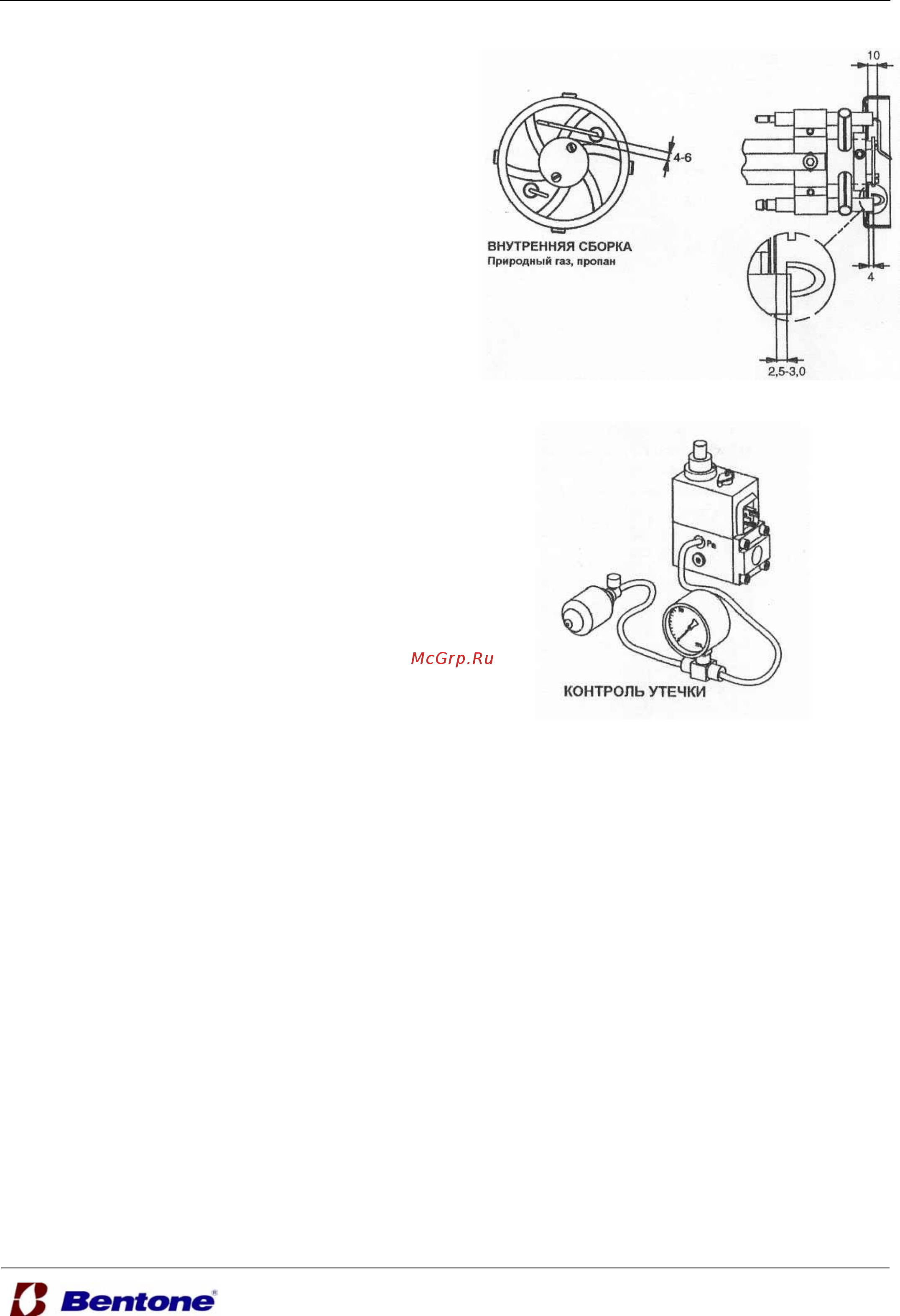

Убедитесь, что электрод зажигания и

ионизационный электрод отрегулированы

правильно. На нижеприведенных рисунках

указаны измерения, соответствующие их

правильной установке.

ВИД ГАЗА

Убедитесь, что головная часть горелки

соответствует характеристикам применяемого

газа.

УДАЛЕНИЕ ВОЗДУХА ИЗ ГАЗОПРОВОДА

Удаление газа из газовой магистрали

производится ослаблением винта на

испытательном ниппеле на подающей линии

газопровода. Подсоедините пластиковый

шланг к ниппелю и дождитесь полного выхода

воздушной пробки из газовой магистрали, о

чём будет свидетельствовать характерный

запах газа. После удаления воздуха из

магистрали, снова затяните винт.

КОНТРОЛЬ УТЕЧКИ

При проверке газовой магистрали на наличие

утечки магнитный клапан должен быть закрыт.

Подсоедините манометр к отверстию для

измерения давления “Pa” на мультиблоке. (см.

рис.). Подаваемое давление при испытании

системы должно быть не выше 150 мбар. При

наличии утечки, необходимо определить её

источник с помощью мыльной воды или

специального спрея. После подтяжки

соединений в местах утечки снова повторите

испытание.

ИСПЫТАНИЕ ФУНКЦИОНИРОВАНИЯ ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ

Убедитесь в правильности подключения фаз и нейтрали. Газовый кран магистрали

должен быть закрыт. Для предотвращения запирания реле давления газа, оно должно

быть временно подключено. После включения главного выключателя котла (83) при

отрегулированных термостатах начинается период предварительной продувки (30-35

сек.), затем начинается период предподжиговый период (0,5-2,5 сек.) устройство

управления газом блокируется. Магнитный клапан и электромотор горелки будут

отключены. По окончании испытаний отсоедините реле давления газа.
