ENERTECH Group Company Горелочные устройства

Газовая горелка

07020501 - BG100R - Instruction.doc

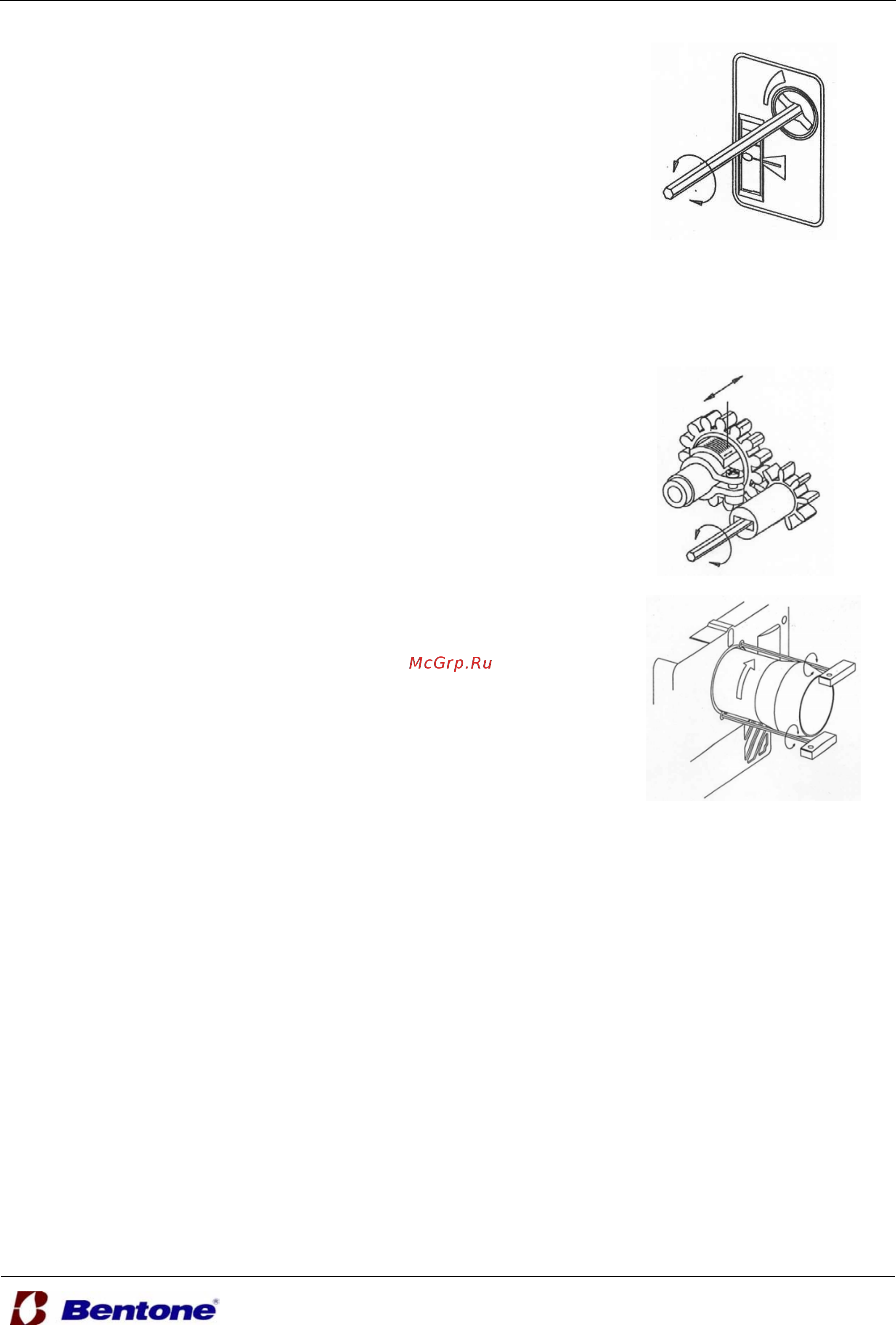

РЕГУЛИРОВКА ПОДАЧИ ВОЗДУХА

На всех горелках регулировку подачи воздуха можно выполнять

с закрепленной крышкой или без таковой. Окончательная

тонкая настройка должна выполняться с установленной

крышкой.

НАСТРОЙКА ГОЛОВНОЙ ЧАСТИ ГОРЕЛКИ

Горелки оборудованы регулировочным устройством, которое

изменяет положение опорного диска в головной части горелки.

Это используется для регулировки правильного значения

падения давления в сопловой сборке и тем самым позволяет

получить хорошее значение пульсации при свободном

сгорании.

Какое положение использовать, зависит от давления на входе и

аэродинамического сопротивления котла.

Общее правило состоит в том, что чем ниже производитель-

ность, тем меньше зазор между опорным диском и трубой

горелки.

НАСТРОЙКА ОПОРНОГО ДИСКА

— Вращайте винт в желаемом направлении с помощью ключа.

— Для увеличения отверстия вращайте винт влево.

— Для уменьшения отверстия вращайте винт вправо.

Регулировка положения прерывательной пластины влияет на

воздушный поток . Именно поэтому всегда необходимо

выполнять тонкую настройку подачи воздуха с помощью этого

регулировочного устройства горелки.

УПРАВЛЕНИЕ ГОЛОВНОЙ ЧАСТЬЮ ГОРЕЛКИ

Для проверки головки горелки, прерывательной пластины и

электродов следует выполнить следующие операции: снимите

крышку. Ослабьте соединительную гайку между внутренней

сборкой и мультиблоком. Оторвите головку от фланца и

выньте горелку из бойлера. Если необходимо снять трубку

горелки, ослабьте два эллен-винта, поверните и выньте трубку

горелки.

АТТЕСТАЦИЯ УСТАНОВКИ

Контроль сгорания. Качество сгорания проверяется с помощью

струйного газоанализатора. Настройте горелку на избыточное

содержание воздуха приближенно 20 % в соответствии с

нижеприведенной таблицей. Проверьте температуру газовой струи. Вычислите

коэффициент полезного действия. Проверьте также фактический объем газа по

газометру, чтобы достичь правильного значения на входе.

-11-
