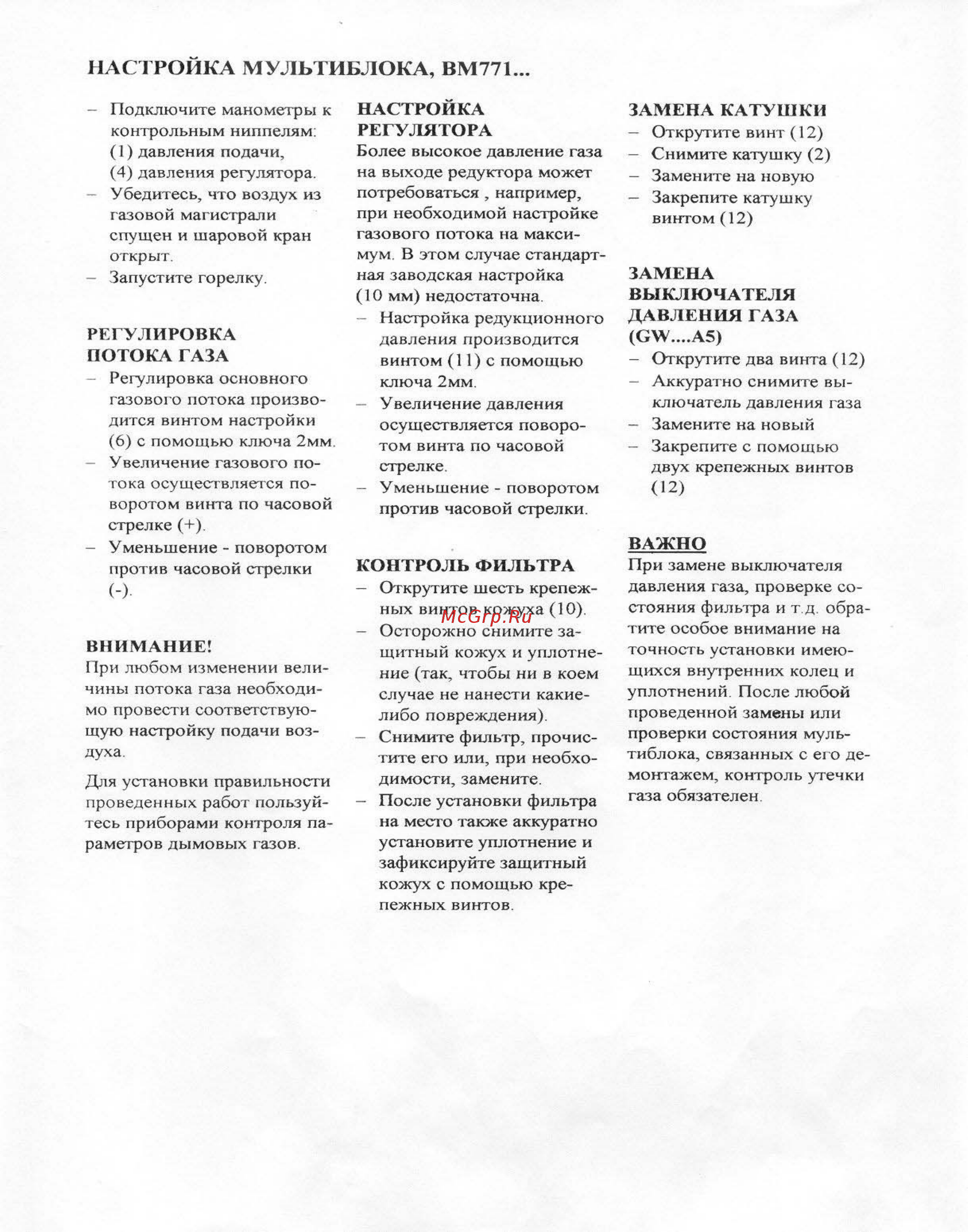

НАСТРОЙКА МУЛЬТИБЛОКА ВМ771 Подключите манометры к контрольным ниппелям 1 давления подачи 4 давлении ртулятрра Убедитесь что воздух из газовой магистрали спущен и шаровой кран открыт Запустите горелку РЕГУЛИРОВКА ПОТОКА ГАЗА Регулировка основного газового потока произво дится винтом настройки 6 с помощью ключа 2мм Увеличение газового по тока осуществляется по воротом винта по часовой стрелке Уменьшение поворотом против часовой стрелки ВНИМАНИЕ При любом изменении вели чины потока газа необходи мо провести соответствую щую настройку подачи воз духа Для установки правильности проведенных работ пользуй тесь приборами контроля па раметров дымовых газов НАСТРОЙКА РЕГУЛЯТОРА Более высокое давление газа на выходе редуктора может потребоваться например при необходимой настройке газового потока на макси мум В этом случае стандарт ная заводская настройка 10 мм недостаточна Настройка редукционного давления производится винтом 11 с помощью ключа 2мм Увеличение давления осуществляется поворо том винта по часовой стрелке Уменьшение поворотом против часовой шрелки ЗАМЕНА КАТУ ШКИ Открутите винт 12 Снимите катушку 2 Замените на новую Закрепите катушку винтом 12 ЗАМЕНА ВЫКЛЮЧАТЕЛЯ ДАВЛЕНИЯ ГАЗА С У А5 Открутите два винта 12 Аккуратно снимите вы ключатель давления газа Замените на новый Закрепите с помощью двух крепежных винтов 12 ВАЖНО КОНТРОЛЬ ФИЛЬТРА Открутите шесть крепеж ных винтов кожуха 10 Осторожно снимите за щитный кожух и уплотне ние так чтобы ни в коем случае не нанести какиелибо повреждения Снимите фильтр прочис тите его или при необхо димости замените После установки фильтра на место также аккуратно установите уплотнение и зафиксируйте защитный кожух с помощью кре пежных винтов 11 При замене выключателя давления газа проверке со стояния фильтра и т д обра тите особое внимание на точность установки имею щихся вну1ренних колец и уплотнений После любой проведенной замены или проверки состояния мультиблока связанных с его де монтажем контроль утечки газа обязателен
