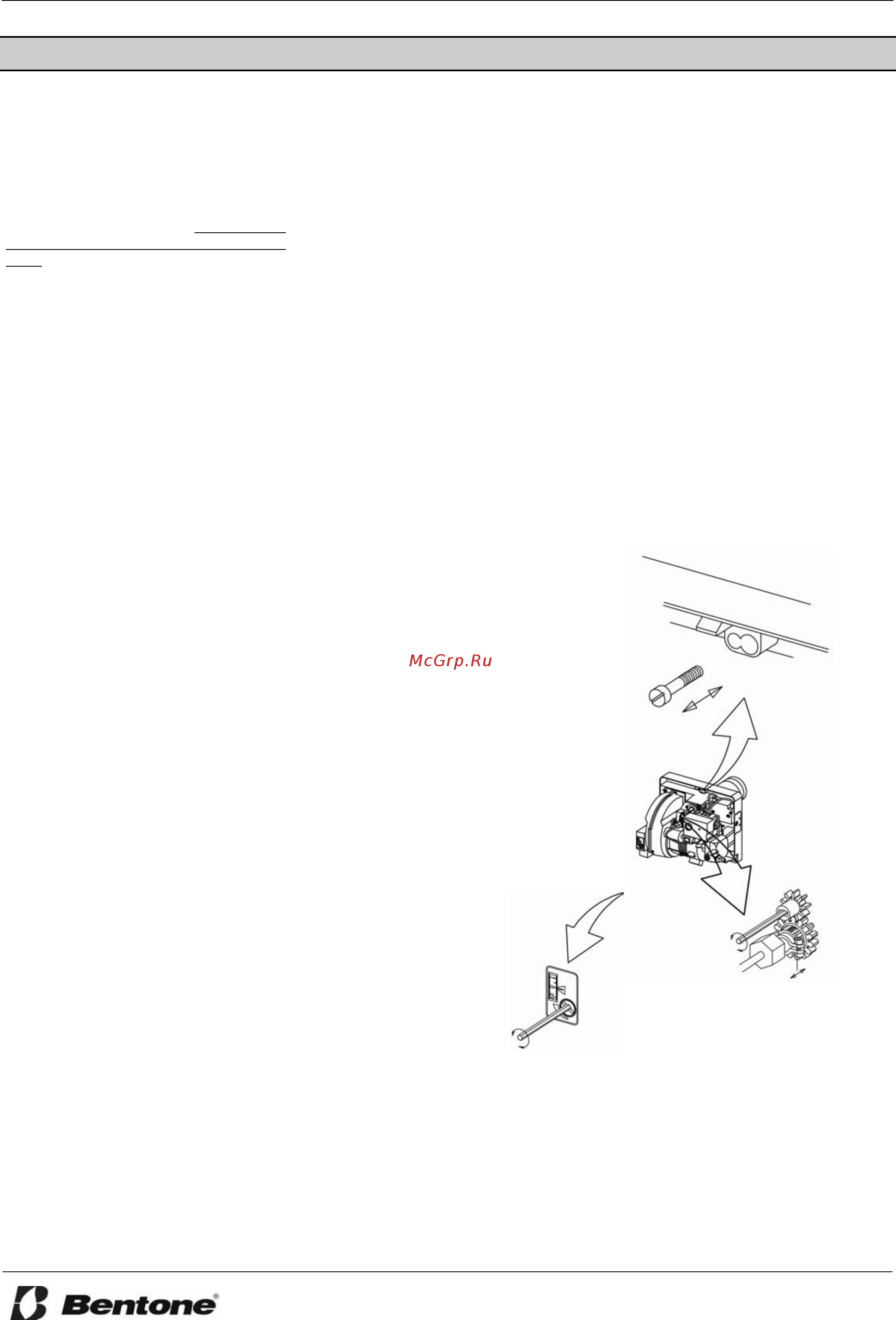

![Bentone B 10 FU R [6/16] Общие указания](/views2/1424117/page6/bg6.png)
ENERTECH Group Company Горелочные устройства
- 6 -
Жидкотопливная горелка
09110501 - Bentone B 10 E (FU, FUV) R.doc
3. ОБЩИЕ УКАЗАНИЯ
ОБЩИЕ ПРАВИЛА
Установку жидкотопливной горелки
следует выполнять согласно с дей-
ствующими местными нормами и
правилами.
Монтаж, пуск, регулировка и сер-
висное обслуживание горелки
должны производиться только спе-
циально подготовленным специали-
стом.
При эксплуатации горелки следует
применять топливо, разрешённое
заводом-изготовителем горелки.
При монтаже горелки рекомендует-
ся установить датчик, обеспечи-
вающий автоматическое прекраще-
ние подачи топлива и, если необхо-
димо, датчиков контроля парамет-
ров тепловой установки.
ПОДОГРЕВАТЕЛЬ ТОПЛИВА.
Нагревательный элемент подогре-
вателя представляет собой полу-
проводник, изменяющий своё со-
противление в зависимости от тем-
пературы топлива; так называемый
ПТК (положительный температур-
ный коэффициент).
Основной характеристикой топлива,
влияющей на качество его распы-
ла, является вязкость.
Вязкость топлива зависит от каче-
ства топлива и его температуры.
При нагреве топлива примерно до
70ºС, вязкость топлива перестаёт
зависеть от внешних воздействий,
при этом распыление топлива и
пропускная способность сопла ос-
таются постоянными. При исполь-
зовании подогревателя топлива
улучшаются процесс поджига топ-
лива, его последующее сгорание и
увеличивается КПД.
РЕГУЛИРОВКА ГОРЕЛКИ
В заводских условиях горелка отре-
гулирована на среднее значение
мощности. Дальнейшая настройка
осуществляется на месте.
• В зависимости от тепловой на-
грузки котла подбирается типораз-
мер сопла и давление топливного
насоса.
• При регулировке горелки необ-
ходимо проверить температуру
уходящих газов, концентрацию CO
2
и O
2
, сажевого числа. Рекоменду-
ется также проверить концентра-
цию CO и NO
x
.
• При установке сопел большего
размера необходимо предвари-
тельной регулировкой увеличить
подачу воздуха и значение настрой-
ки сопловой сборки.
• После установки горелки необ-
ходимо увеличить подачу воздуха
при любом положении сопловой
сборки. Горелка запускается и ра-
ботает с избытком воздуха, что не
позволяет образовываться саже.
Для окончательной настройки го-
релки требуется:
• уменьшить значение настройки
сопловой сборки до момента нача-
ла образования сажи;
• увеличить значение настройки
сопловой сборки до исчезновения
сажи;
• уменьшить подачу воздуха до
момента начала образования сажи;
• увеличить подачу воздуха до
исчезновения сажи;
При регулировке горелки может
возникнуть характерное гудение,
которое можно устранить или
уменьшить увеличением значения
настройки сопловой сборки. Содер-
жание СО
2
и, следовательно, рас-
ход воздуха существенно понижа-
ются.
КОНДЕНСАЦИЯ В ДЫМОХОДЕ
Современная горелка работает с
меньшим избытком воздуха и часто
с соплами меньшего размера, чем
более ранние модели. Это повыша-
ет КПД, но и увеличивает риск об-
разования конденсата в дымоходе.
Этот риск возрастает, если пло-
щадь канала дымохода слишком
велика. Температура дымовых га-
зов должна превышать 60°С на
высоте 0,5 м от высшей точки ды-
мохода.
Меры для повышения температу-
ры:
• изолировать дымоход в холод-
ном чердачном помещении;
• установить насадки на трубы;
• установить устройство для про-
сушки или вентиляции дымохода в
нерабочем состоянии;
• увеличить количество топлива;
• повысить температуру дымовых
газов, удалив турбуляторы из кот-
ла.
НАСТРОЙКА ПОДАЧИ
ВОЗДУХА
ПОДАЧА ТОПЛИВА
Топливная линия должна быть
смонтирована в соответствии с
инструкцией завода-изготовителя
топливного насоса. Для предот-
вращения засорения частей горелки
и возможного выхода её из строя
должен быть установлен топливный
фильтр с соответствующей степе-
нью очистки топлива. Температура
топлива по мере возможности под-
держивается постоянной. Переох-
лаждение топлива может привести к
застыванию парафиновых состав-
ляющих. Подключение к горелке
топливной линии и электрического
провода должны быть таким обра-
зом, чтобы горелку можно было
снять для проведения сервисного
обслуживания.
СХЕМА УСТАНОВКИ ГОРЕЛКИ НА
КОТЕЛ
По вопросам гарантийного и после-
гарантийного обслуживания, монта-
жа, пуска и регулировки горелки, а
также обеспечения запасными час-
тями обращаться в Сервисный
Центр:
“СТС-Сервис”,
Москва, ул. Б. Татарская, д.13,
тел. +7 (095) 953-34-54, 232-22-25.
