5. ЭЛЕКТРООБОРУДОВАНИЕ B 10 E/FU
Блок управления горелкой: LOA21.173A27/LOA24.173A27/BHO61/A/B/ LOA24.173B27
ФУНКЦИИ
1. Включен основной выключатель, включен сдвоенный термостат.
Включается мотор горелки, искра зажигания сформирована. Пери-
од предпродувки длится до того момента, пока не откроется маг-
нитный клапан (2).
2. Магнитный клапан открывается:
Топливная смесь в оспламенена. Фоторезистор фиксирует наличие
пламени.
(1) Искра продолжается ещё 15 сек. после обнаружения пламени (LOA24.171B27)
(2) Искра продолжается ещё 2 сек. после обнаружения пламени, если трансформатор
подключен к клемме 7. Если требуется наличие искры в течении 15 сек., переключите
трансформатор с 7-ой на 6-ую клемму (LOA24.173A27)
3. Истекает время безопасности:
а). Если до этого момента пламя не было сформировано, реле
управления блокирует работу горелки;
б). Если пламя по каким-либо причинам исчезает после указанного
момента, реле управления горелкой также блокирует ее работу.
3-4. Горелка находится в рабочем состоянии.
В этом состоянии
можно произвести регулировку горелки.
Операции включения и выключения горелки производятся посред-
ством основного выключателя или рабочего термостата.
Блокировка:
Если загорается индикатор блокировки горелки, сле-
дует нажать кнопку перезапуска.
ПЕРЕЧЕНЬ СОСТАВЛЯЮЩИХ
А1 Блок управления горелкой
А2 Двойной термостат
F1 Плавкий предохранитель
H1 Индикатор блокировки горелки
H2 Индикатор включения горелки
M1 Мотор горелки
P1 Таймер
R1 Фоторезистор
S3 Основной выключатель
T1 Трансформатор зажигания
Y1 Магнитный клапан
X1 Разъем, горелка
X2 Разъем, котел

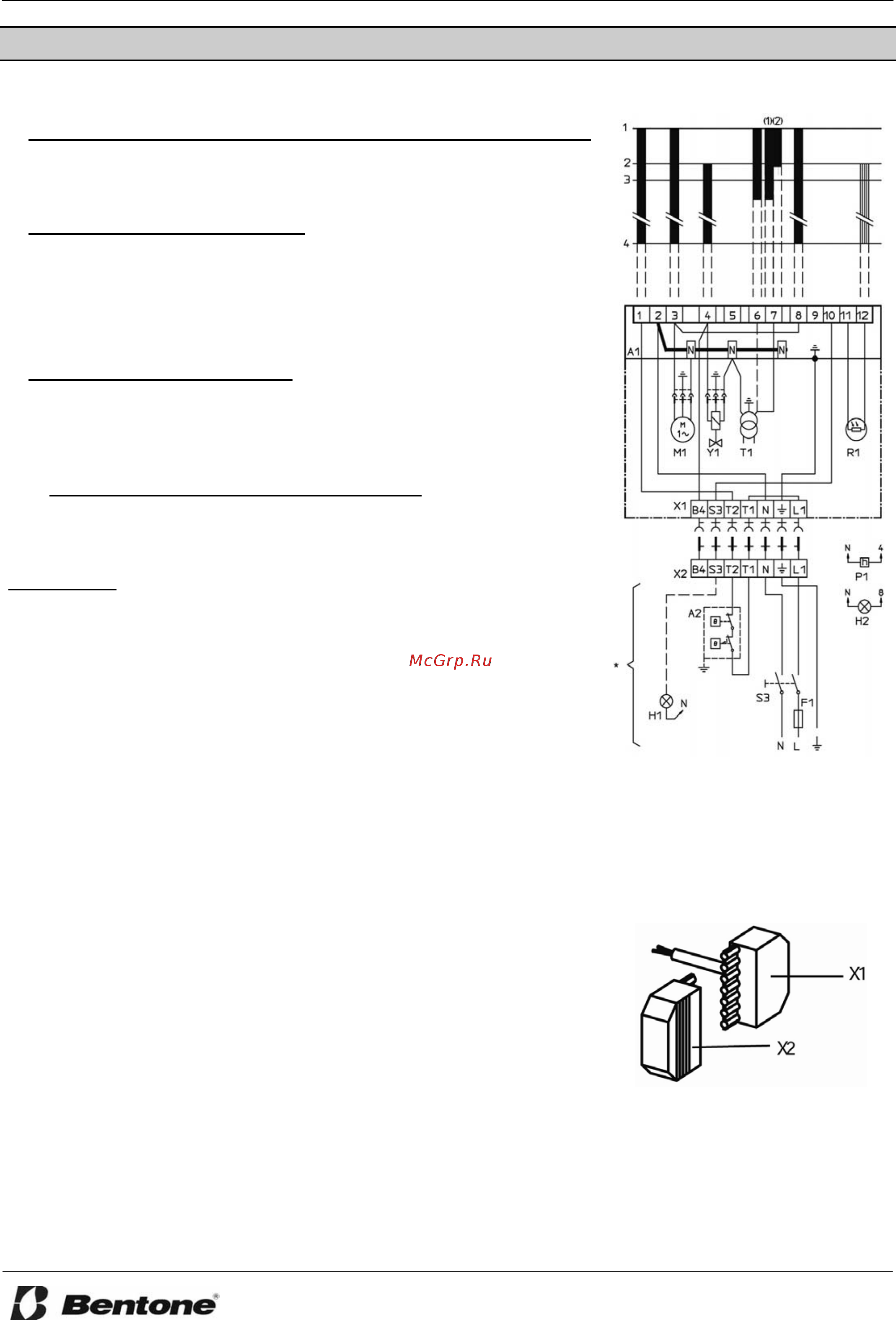

СХЕМА СОЕДИНЕНИЙ
* Если на котле нет разъема (Х2), при-
соедините к существующему разъему. В
случае последовательного подсоедине-
ния сдвоенного термостата к клемме L1,
необходимо установить перемычку между
клеммами Т1 и Т2.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Время, предшествующее зажиганию:
Время предпродувки с полным объемом воздуха
(1) Послеподжиговый период
(2) Послеподжиговый период
Время безопасности
Время настройки после блокировки
Время реакции на отсутствие пламени
Условия эксплуатации
Мин. ток ионизации при установившемся пламени
Макс. ток ионизации во время продувки
Класс электробезопасности
13 сек
13 сек
15 сек
2 сек
10 сек
мин. 50 сек
макс. 1 сек
от -20°С до + 60°С
65 µА
5 µА
IP 40
ВНЕШНЕЕ ЭЛЕКТРИЧЕСКОЕ
СОЕДИНЕНИЕ
КОНТРОЛЬ ТОКА ФОТОРЕЗИСТОРА
Ток, проходящий через фоторезистор, измеряется амперметром (инструментом, представляющим
собой движущуюся катушку, соединенную последовательно с фоторезистором ).
