4. ОБСЛУЖИВАНИЕ ГОРЕЛКИ

ВНИМАНИЕ! Перед проведением каких-либо сервисных работ обязательно следует

отключить электрическое питание и подачу топлива.

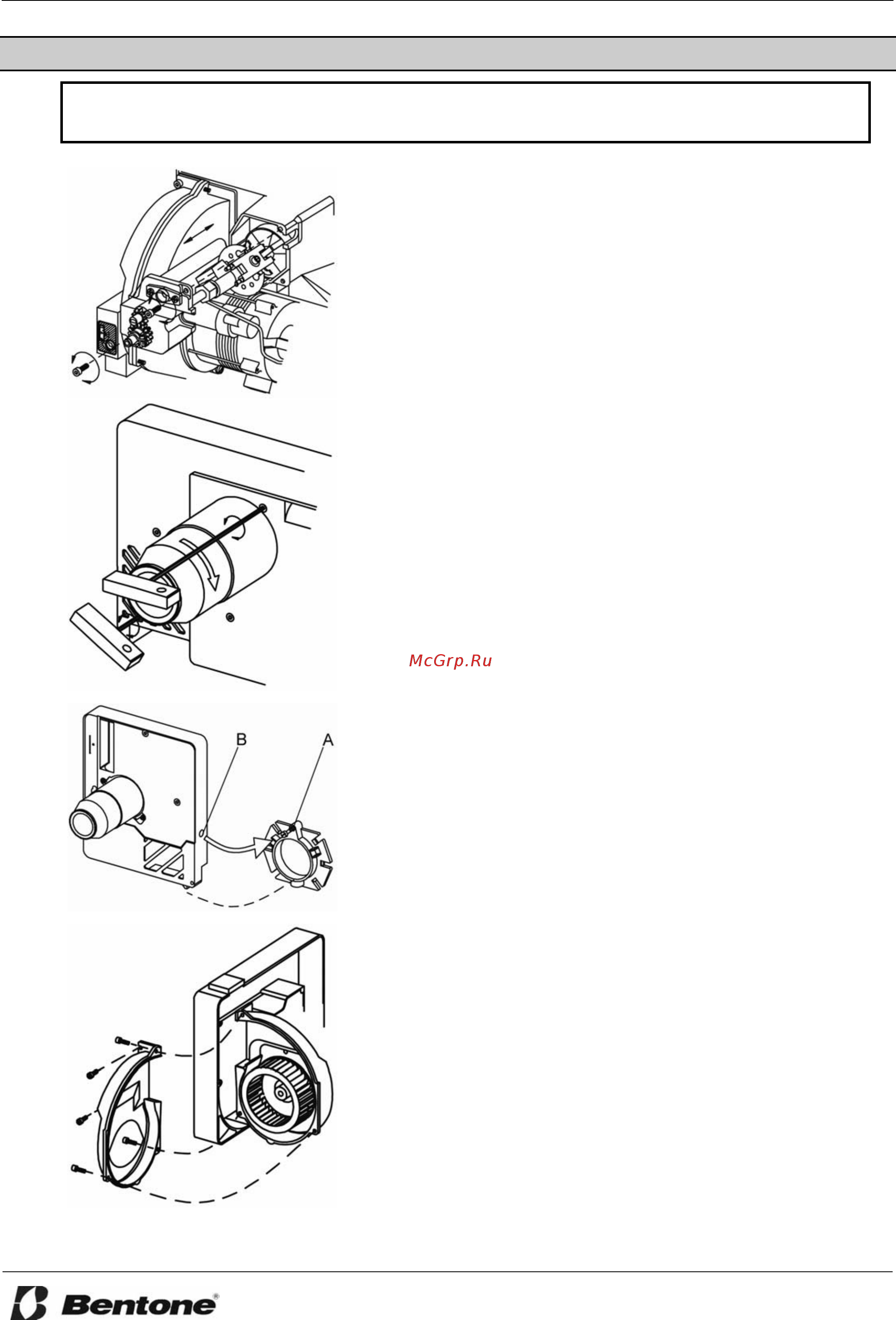

ОБСЛУЖИВАНИЕ СОПЛОВОЙ СБОРКИ

(Вариант 1)

1. Снять крышку.

2. Отсоединить фоторезистор.

3. Освободить трубку подачи топлива.

4. Открутить крепежные винты крышки настройки сопловой

сборки.

5. Отодвинуть устройство, чтобы стало возможным снятие

кабеля зажигания с электродов зажигания.

6. Снять сопловую сборку.

ОБСЛУЖИВАНИЕ СОПЛОВОЙ СБОРКИ

(Вариант 2)

1. Открутить крепежные винты.

2. Снять горелку.

3. Ослабить два винта держащих трубу горелки.

4. Снять трубу, повернув её вправо.

ВЫВЕШИВАНИЕ ГОРЕЛКИ:

А. Цапфа для вывешивания горелки.

В. Отверстия для вывешивания (имеются на обратной сто-

роне).

КРЫЛЬЧАТКА ВЕНТИЛЯТОРА

1. Открутить пять крепежных винтов.

2. Снять половину корпуса вентилятора.
