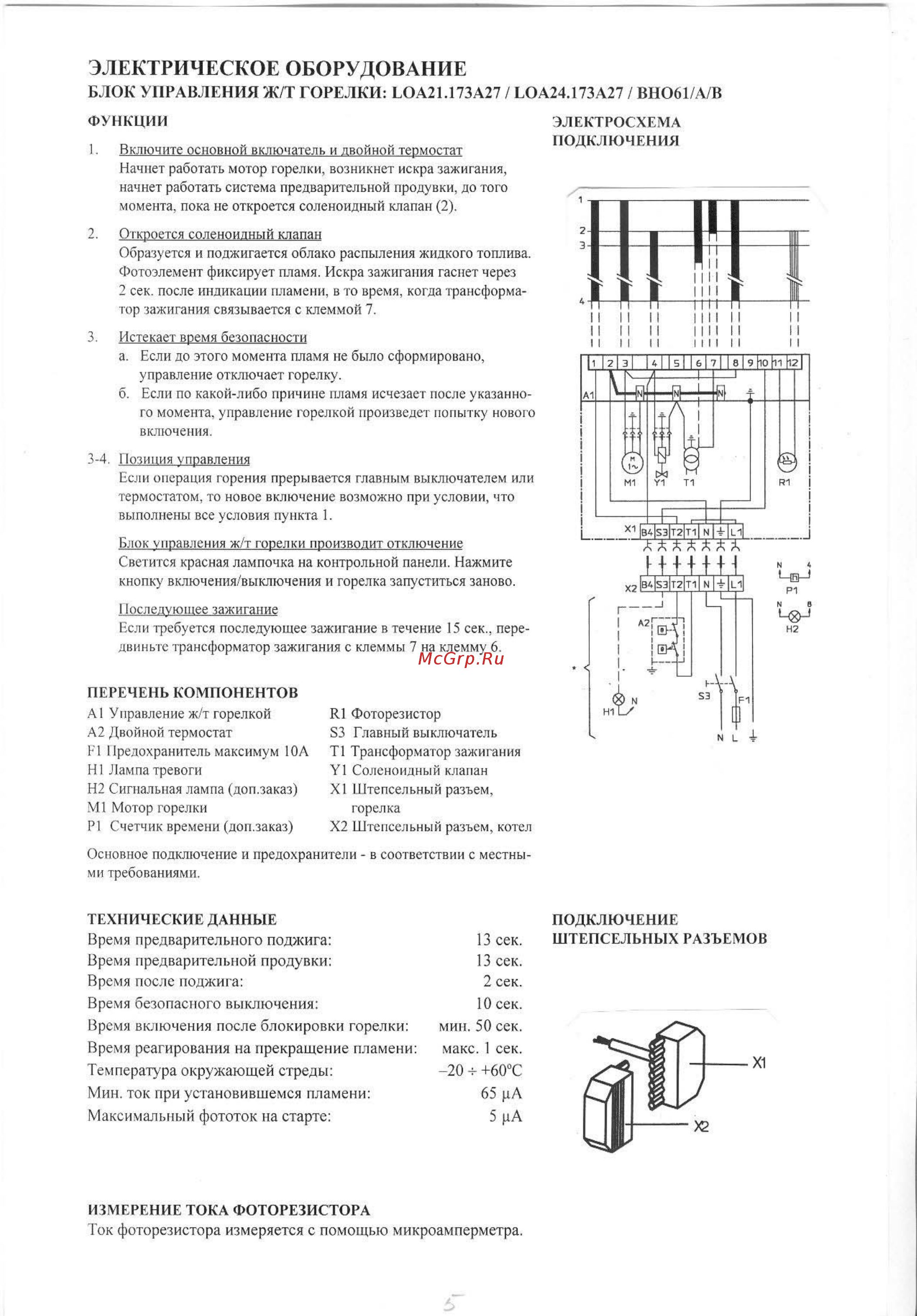

5 ЭЛЕКТРИЧЕСКОЕ ОБОРУДОВАНИЕ БЛОК УПРАВЛЕНИЯ Ж Т ГОРЕЛКИ ЕОА21 173А27 ЕОА24 173А27 ВНО61 А В ФУНКЦИИ Включите основной включаюль и двойной термостат Начнет работать мотор горелки возникнет искра зажигания начнет работать система предварительной продувки до того момента пока не откроется соленоидный клапап 2 УЛЕКТРОСХЕМА ПОДКЛЮЧЕНИЯ 2 О ткроется соленоидный клапан Образуется и поджигается облако распыления жидкого топлива Фотоэлемент фиксирует пламя Искра зажигания гаснет через 2 сек после индикации пламени в то время когда трансформа тор зажигания связывается с клеммой 7 3 Истекает время безопасности а Если до этого момента пламя нс было сформировано управление отключает горелку б Вели пс какой либо причине пламя исчезает после указанно го момента управление горелкой произзедет попытку нового включения 3 4 Позиция управления Если операция горения прерывается главным выключателем или термостатом то новое включение возможно при условии что выполнены все условия пункта 1 Б ок управлении ж г горенки н хн ноли отключение Светится красная лампочка на контрольной панели Нажмите кнопку включения ныключения и горелка запуститься заново Последующее зажигание Если требуется последующее зажигание в течение 15 сек пере двиныс трансформатор зажигания с клеммы на клемму 6 ПЕРЕЧЕНЬ КОМПОНЕНТОВ АI У правление ж т горелкой А2 Двойной термостат ГТ Предохранитель максимум ЮЛ И Лампа тревоги Н2 Сигнальная пампа доп заказ М1 Мотор горелки Р1 Счетчик времени доп заказ R Фоторезистор 83 Главный выключатель Т1 Трансформатор зажигания У1 Соленоидный клапан XI Штепсельный разъем горелка Х2 Штепсельный разъем котел Основное подключение и предохранители в соответствии с местны ми требованиями ТЕХНИЧЕСКИЕ ДАННЫЕ Время предварительного поджига Время предварительной продувки Время после поджига Время безопасного выключения Время включения после блокировки горелки 13 сек 13 сек 2 сек 10 сек Время реагирования на прекращение пламени мин 50 сек макс 1 сек Температура окружающей стреды 20 ч 60 С Мин ток при установившемся пламени Максимальный фототок на старте ИЗМЕРЕНИЕ ТОКА ФОТОРЕЗИСТОРА Ток фоторезистора измеряется с помощью микроамперметра 65 рА 5 рА ПОДКЛЮЧЕНИЕ ШТЕПСЕЛЬНЫХ РАЗ ЪЕМОВ
