Схема системного блока
11
Схема системного блока

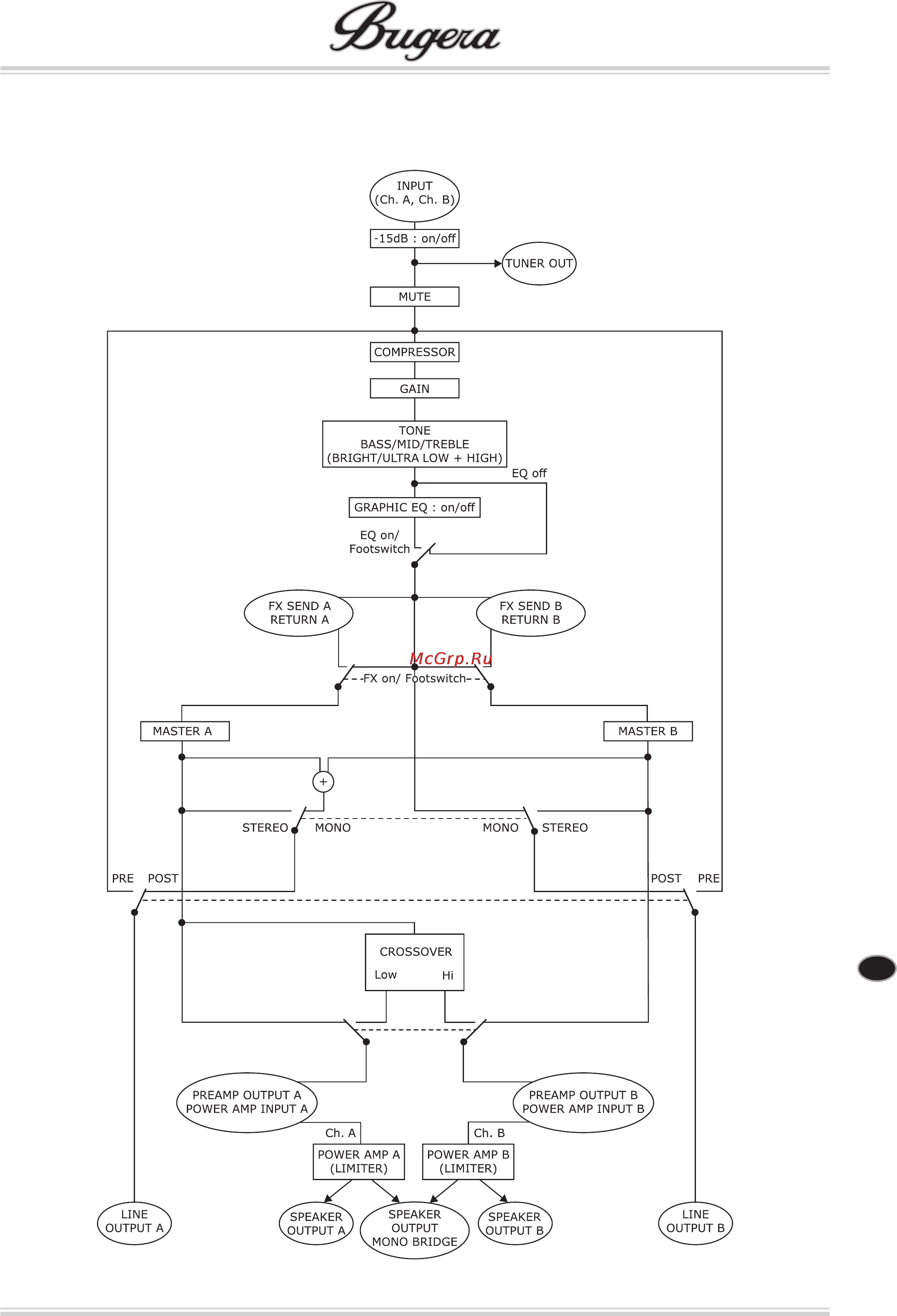

Схема устройства BTX36000 (прямоугольники – элементы управления, овалы - разъёмы)
