Bugera BTX36000 THE NUKE [5/12] Задняя панель
![Bugera BTX36000 THE NUKE [5/12] Задняя панель](/views2/1004243/page5/bg5.png)
ru
Элементы управления и схема соединений
5
(10) Переключатель ULTRA LOW усиливает частоты,
используемые бас-гитарой, особенно низкие частоты.
(11) Регуляторы BASS, MID, и TREBLE: для каждого
звукового тона (низкие частоты, средние частоты, высокие
частоты), который Вы можете увеличить или уменьшить,
BTX предусматривает отдельный регулятор TONE. Для
увеличения тона, поверните соответствующий регулятор
к отметке 10 (максимально высокий уровень). В качестве
альтернативы, можно уменьшить уровень соседних полос.
Для ослабления тона поверните соответствующий регу-
лятор к отметке 0 (максимальный уровень среза).
Срезая определенные частоты, не увеличивая дру-
$
гих, Вы защитите свой прибор от экстремальных
звуковых пиков (“хрипения”) и получите ценный
запас мощности.
(12) С помощью переключателя FREQUENCY настраива-
ется частота регулятора MID (см. (11)). Доступны 5 параметров
настройки: 220 Hz, 450 Hz, 800 Hz, 1.6 kHz и 3 kHz.
(13) Переключатель BRIGHT увеличивает частотный
диапазон в центральном положении 2 kHz на 6 dB.
(14) Для активации графического эквалайзера нажмите
кнопку GRAPHIC EQ или ножной переключатель (37).
(15) Ползунковые регуляторы эквалайзера: если Вы
активировали графический эквалайзер (14), Вы можете
пользоваться ползунковыми регуляторами (слайдерами)
для усиления или ослабления какого-либо диапазона частот.
Среднее значение каждого диапазона частот отображено под
соответствующим ползунком.
Для увеличения частотного диапазона подвиньте
соответствующий ползунок вверх. Для среза частотного диа-
пазона подвиньте соответствующий ползунок вниз.
(16) Ползунок LEVEL: Для компенсации возможных из-
менений сигнала двигайте данный ползунок между +12 и -12.
На отметке “0” BTX ни увеличивает, ни срезает компенси-
рованный сигнал.
Функции MASTER
(17) Регулятор MASTER: Для настройки звука дина-
миков и уровня мощности предварительного усилителя
поверните регулятор к отметке 0 (без звука/уровня) или к
отметке 10 (максимальная громкость/уровень).
(18) Переключатель FX ON активирует разъёмы
EFFECTS LOOP на задней панели (см. (28), (29)). Разъём
FOOTSWITCH находится на задней панели (37).
(19) Кнопка LIMITER: снижает только те сигнальные
пики, которые способны превышать усилитель мощности
и искажать аудио-сигнал. Ограничитель предотвращает
отсечение этих сигнальных пиков в BTX36000. Нажмите
эту кнопку, чтобы активировать/деактивировать ограни-
читель.
Как правило, ограничитель не влияет на получаемую
динамику сигнала. По этой причине мы рекомендуем держать
его включенным постоянно.
Разделительный фильтр
(20) С помощью регулятора FREQUENCY настраивается
частота разделения, требуемая для режима двухполосного
усиления. Диапазон частот ниже частоты разделения на-
правляется к усилителю A (LOW), в то время как диапазон,
превышающий частоту разделения, направляется к усилителю
B (HIGH).
(21) Переключатель MONO BRIDGE активирует мостовой
режим (моно). Переключатель светится, если данный режим
активирован.
(22) Переключатель BI-AMP активирует режим двухпо-
лосного усиления. Переключатель светится, если данный
режим активирован.
(23) С помощью регулятора BALANCE настраивается
баланс между низкими и высокими частотами в режиме двух-
полосного усиления (см. (20)).
Чтобы разобраться в различных рабочих режимах усилителя
BTX36000, прочтите, пожалуйста, главы “Режимы работы” и
“Двухполосное усиление”.
(24) Здесь расположен вентилятор. Скорость работы
вентилятора регулируется автоматически, обеспечивая бес-
перебойную работу усилителя.
Во избежание перебоев в работе, следите за тем,
$
чтобы усилитель находился на достаточном рас-
стоянии от других приборов, излучающих тепло.
(25) Профессиональные высококачественные разъёмы
для динамиков (SPEAKER OUTPUTS). Обозначение контактов
динамика выглядит как 1+ и 1-. За более детальной инфор-
мацией обратитесь к главе “Аудио разъёмы”.
В мостовом моно-режиме динамик следует подключать =
к среднему гнезду MONO BRIDGE.
В других режимах подключайте один динамик к гнезду =
OUTPUT A/LOW, а второй – к гнезду OUTPUT B/HIGH.
Отключите питание устройства перед подключени-
$
ем динамиков.
(26) Питание осуществляется с помощью кабеля с разъ-
ёмом стандарта МЭК. Данный кабель поставляется вместе с
устройством BTX.
(27) BREAKER (автоматический предохранитель). По-
сле устранения неполадок в работе, просто нажмите кнопку
BREAKER и включите питание. Предохранитель BREAKER ис-
пользуется вместо обычных одноразовых предохранителей.

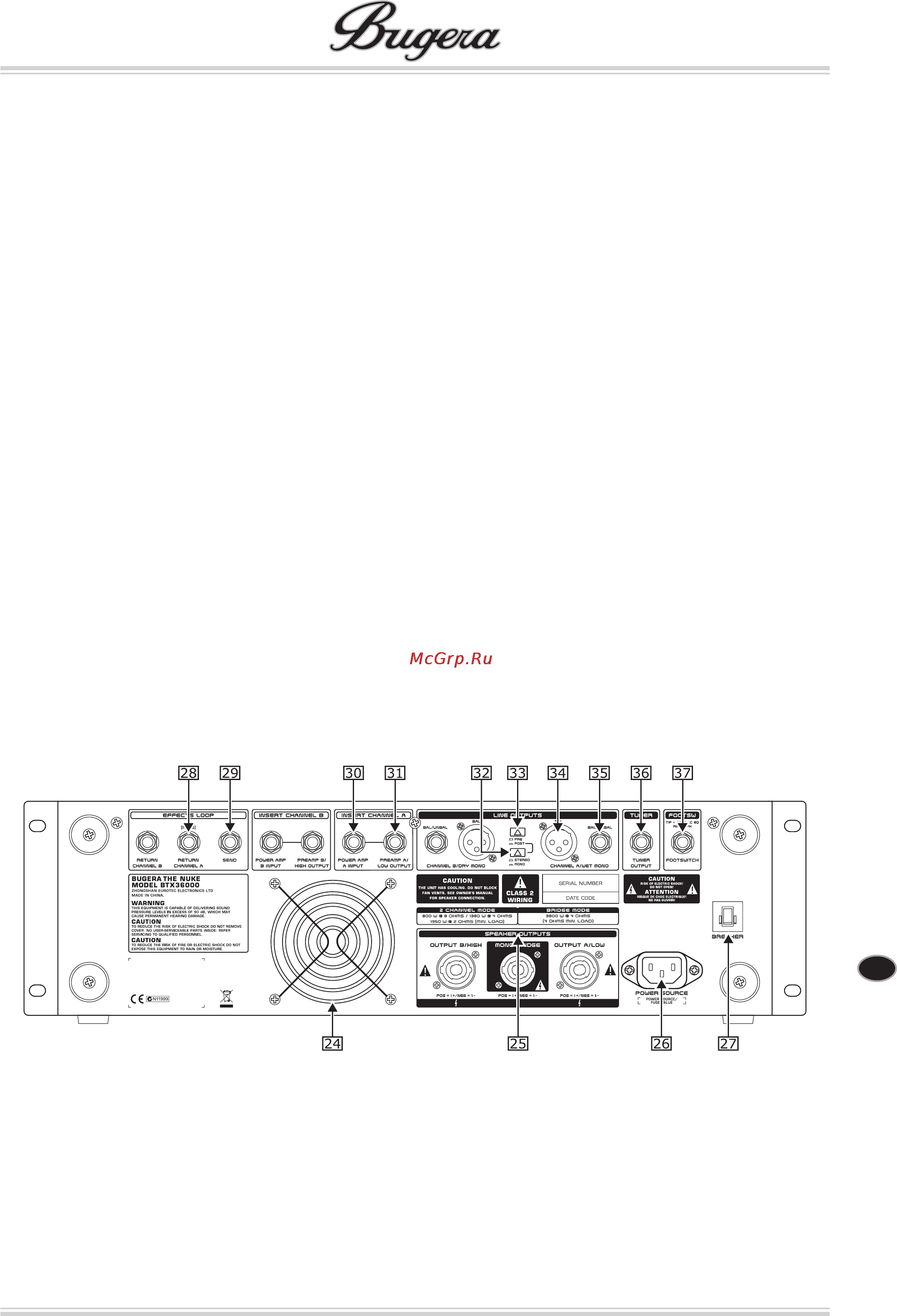

Задняя панель
