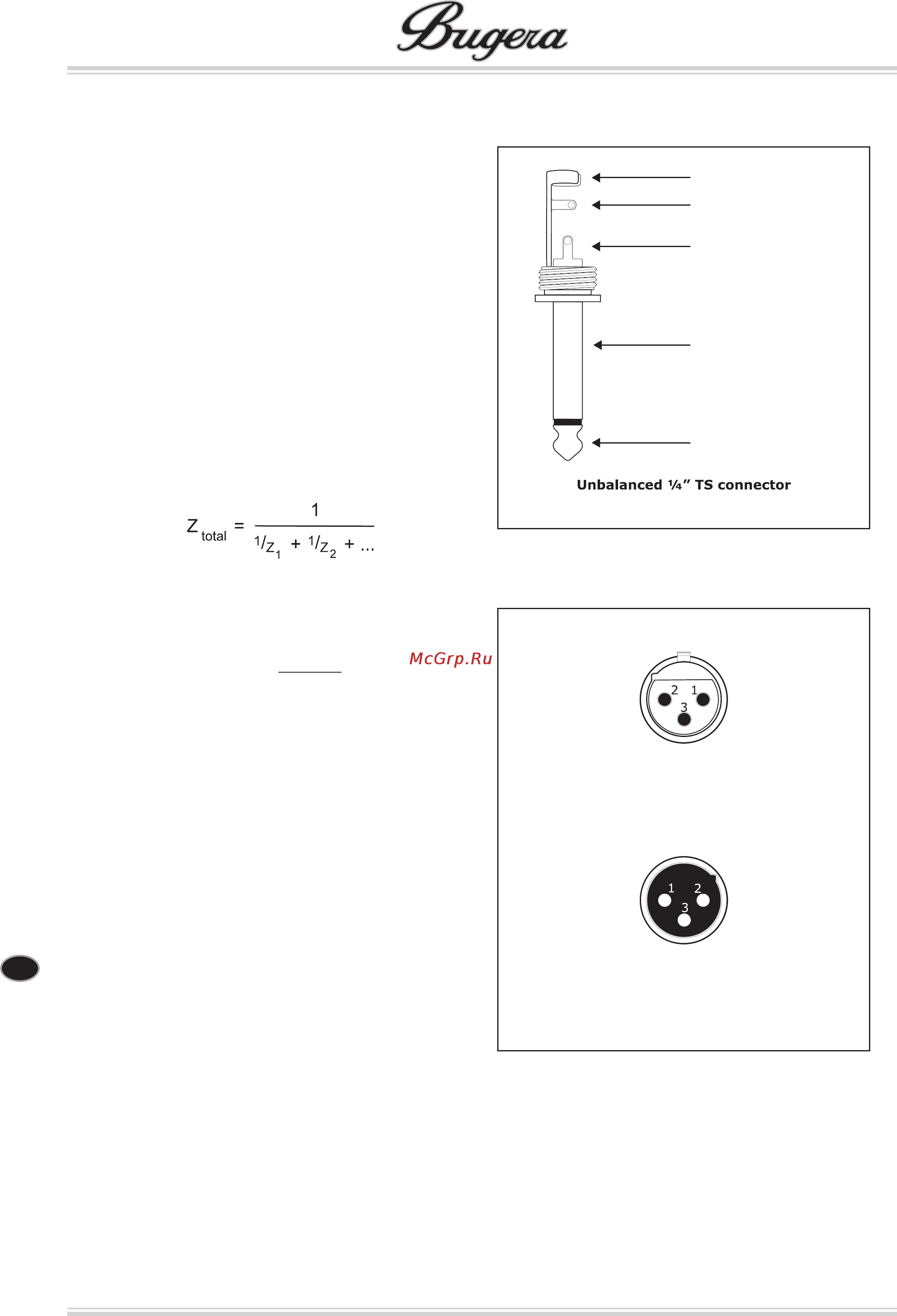

![Bugera BTX36000 THE NUKE [8/12] Сопротивление в динамиках](/views2/1004243/page8/bg8.png)
ru
Монтаж
8
В этом случае Вам не стоит устанавливать высокие параметры
на регуляторе COMPRESSION, чтобы достичь желаемого
эффекта. Поэкспериментируйте, и Вы найдете оптимальные
для Вас настройки!
Включите компрессор = (7).
Медленно поворачивайте регулятор COMPRES- =
SION (8) по часовой стрелке для увеличения
уровня компрессии.
Пользуйтесь кнопкой ON (ACTIVE) для =
сравнения сжатого и несжатого сигнала.
Сопротивление в динамиках
Общее сопротивление всех подключенных к BTX36000 дина-
миков влияет на выходную мощность устройства. Минималь-
ное сопротивление динамиков составляет 2 Ома в режиме
стерео и 4 Ома в мостовом моно-режиме. Усилитель BTX36000
расходует большую часть мощности на минимальное сопро-
тивление динамиков.
Расчет сопротивления динамиков
При использовании более одного динамика, когда каждый
из них подключен к отдельному разъёму BTX, динамики под-
ключены параллельно.
Для расчёта общего сопротивления динамиков применяется
следующая формула:
где Z1, Z2 и т.д. – соответствующее сопротивление конкретного
динамика, а Ztotal - общее сопротивление всех динамиков.
Для двух динамиков (Z1 и Z2), формула будет выглядеть
так:
21
21
total
ZZ
ZZ
Z
+
⋅
=
Согласно формуле, нагрузку 4 Ома можно получить:
с одним динамиком на 4 Ома =
с двумя динамиками на 8 Ом =
с одним динамиком на 8 Ом и двумя на 16 Ом =
При уменьшении сопротивления динамиков,
$
увеличивается выходная мощность BTX. Вы-
сокая выходная мощность может повредить
динамики. При увеличении сопротивления
динамиков, выходная мощность BTX снижа-
ется.
Монтаж
Монтаж на стойку
Для установки BUGERA на стойку 19" требуется высота 3
U (13,32 см). Используйте четыре соединительных винта и
шайбы для монтажа для крепления устройства к передней
части стойки. Также закрепите заднюю часть BTX, особенно
если устройство часто транспортируется. Убедитесь, что ря-
дом со стойкой обеспечена нормальная циркуляция воздуха,
особенно если на стойке установлены другие излучающие
тепло устройства.
Скорость работы вентилятора регулируется автоматически,
обеспечивая бесперебойную работу усилителя.
Не загораживайте вентиляционные отвер-
$
стия. Если температура внутри устройства
достигает критической отметки, устройство
автоматически выключается.
Аудио разъёмы
Входы BTX36000, а также разъёмы EFFECTS LOOP и INSERT
CHANNEL являются моно-входами (TS).
Зажим кабеля
Экран
Наконечник
Экран
(заземлённый)
Наконечник
(сигнал)
Разъём
1
/
4
" TS
Линейными выходами являются симметричные разъёмы XLR
и TRS (стерео).
Вход
1 = Экран с заземлением
2 = Горячий (+ve)
3 = Холодный (-ve)
Выход
Для несимметричного использования
соедините контакты 1 и 3
Симметричное использование
осуществляется с помощью разъёмов xlr
Разъёмы XLR
Устройство BTX36000 оснащено профессиональными высоко-
качественными разъёмами для динамиков, обеспечивающими
безопасную работу. Эти разъёмы специально разработаны
для динамиков высокой мощности. После подключения
разъём защёлкивается, предотвращая случайный выход из
зацепления. Он защитит Вас от поражения электрическим
током и обеспечит соблюдение полярности.
