4 5
или вертикальном положении. Фанкойлы комплек-
туются дренажными поддонами для отвода кон-
денсата при горизонтальной и вертикальной уста-
новках. Фанкойлы имеют варианты исполнения с
фронтальным входом воздуха или с торца. Универ
-
сальность и выбор вариантов исполнения фанкой-
лов данных серий позволяет использовать их в са-
мых различных проектных решениях.

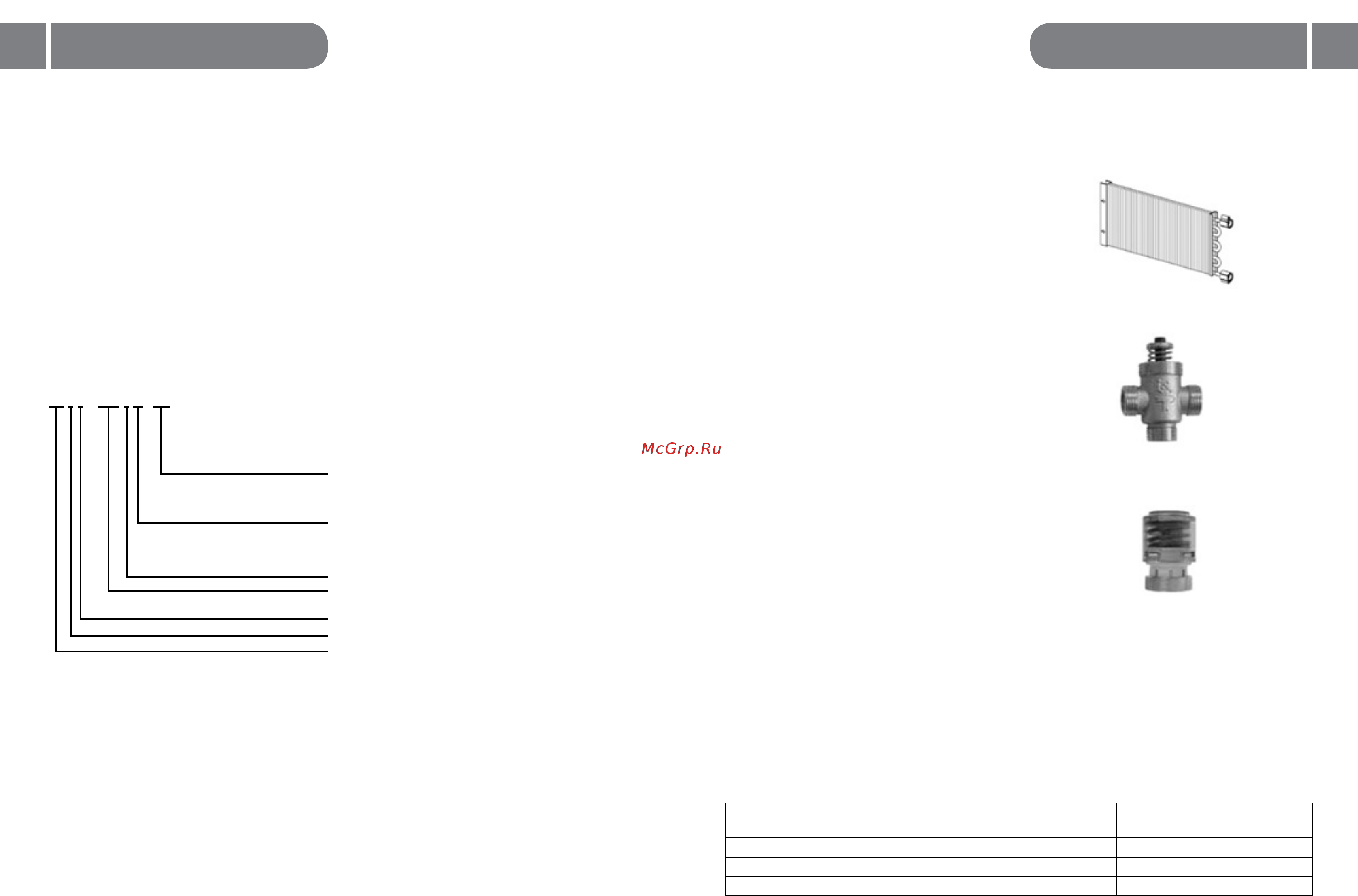

Расшифровка обозначения
Особенности конструкции
Каркас
Каркас фанкойлов изготовлен из толстой оцинко-
ванной листовой стали, имеет отверстия для кре-
пления на стену и потолок и внутреннюю тепло- и
звукоизоляцию.
Корпус
Корпус изготовлен из толстой листовой стали,
устойчив к коррозии, химическим веществам, рас-
творителям, алифатическим углеводородам и спир-
там. Корпус снабжен внутренней тепло- и звукоизо-
ляцией и отверстиями для подвешивания агрегата.
Воздуховыпускная решетка
Воздуховыпускная решетка с фиксированными
лопатками может устанавливаться в двух поло-
жениях с поворотом на 180 градусов. Изготовле
-
на из серого (RAL 7035) АБС-пластика, имеет не-
большие проемы для облегчения доступа к пане-
ли управления.
Теплообменник
Высокоэффективный теплообменник с медными тру-
бами и алюминиевым оребрением, закрепленным с
помощью механического расширения труб. Соеди-
нения теплообменника снабжены антиторсионной
системой, ручными воздухоотводчиками и ручными
клапанами слива воды. Теплообменники прошли ис-
пытания под давлением 30 бар, предназначены для
работы с водой под давлением до 15 бар.
Секция вентилятора
Секция вентилятора имеет 1 или 2 центробежных
вентилятора двустороннего всасывания с рабо-
чим колесом с вперед загнутыми металлически-
ми лопатками, непосредственно соединенным с
двигателем. Вентиляторы статически и динами-
чески сбалансированы, имеют большие диаме-
тры (следовательно, высокий расход воздуха и
высокое статическое давление) и малую скорость
вращения (следовательно, низкий уровень шума).
Электродвигатель класса изоляции B имеет 3 ско-
рости, снабжен теплозащитой и постоянно вклю-
ченным пусковым конденсатором. Электрические
кабели защищены двойной изоляций. Секция вен-
тилятора легко снимается.
Воздушный фильтр
Воздушный фильтр легко снимается. Состоит из
металлической рамы, держащей фильтрующую
секцию, которую можно мыть водой, продувать,
чистить пылесосом.
Дренажные поддоны
Дренажные поддоны оснащены теплоизоляцией
и дренажными патрубками ∅ 21 мм (стандартно
расположены на одной стороне с подключения-
ми теплообменника). В комплекте идут основной
поддон и вспомогательные поддоны для горизон-
тального и вертикального монтажа.
Аксессуары, поставляемые
отдельно
Пульты управления для 2-трубных систем.
Пульты управления для 4-трубных систем.
Встраиваемый дополнительный водяной тепло-
обменник BMFW/WH
Трехходовой клапан RCV нормально закрытый
Термоэлектрический привод RCA-230 (on/of
Описание Описание
Рекомендации по подбору трехходового клапана
Модели фанкойлов BMFW
Рекомендуемая модель
трехходового клапана
Привод on/off
175, 268, 361 RCV
1
/
2
″ (1,6) RCA-230
443, 530, 720 RCV
3
/
4
″ (2,5) RCA-230
886, 1061, 1205 RCV
3
/
4
″ (6,0) RCA-230
BMFW – 175 S L + DP
DP – дренажные поддоны
(всегда в комплекте)
Подключение воды:
L – слева по ходу воздуха
R – справа по ходу воздуха
S – стандартный (с торцов)
вход и выход воздуха
F – фронтальный вход и стандартный
выход воздуха
Холодопроизводительность (Вт/10)
W – серия WIZARD
Фанкойл
Изделие Ballu Machine
