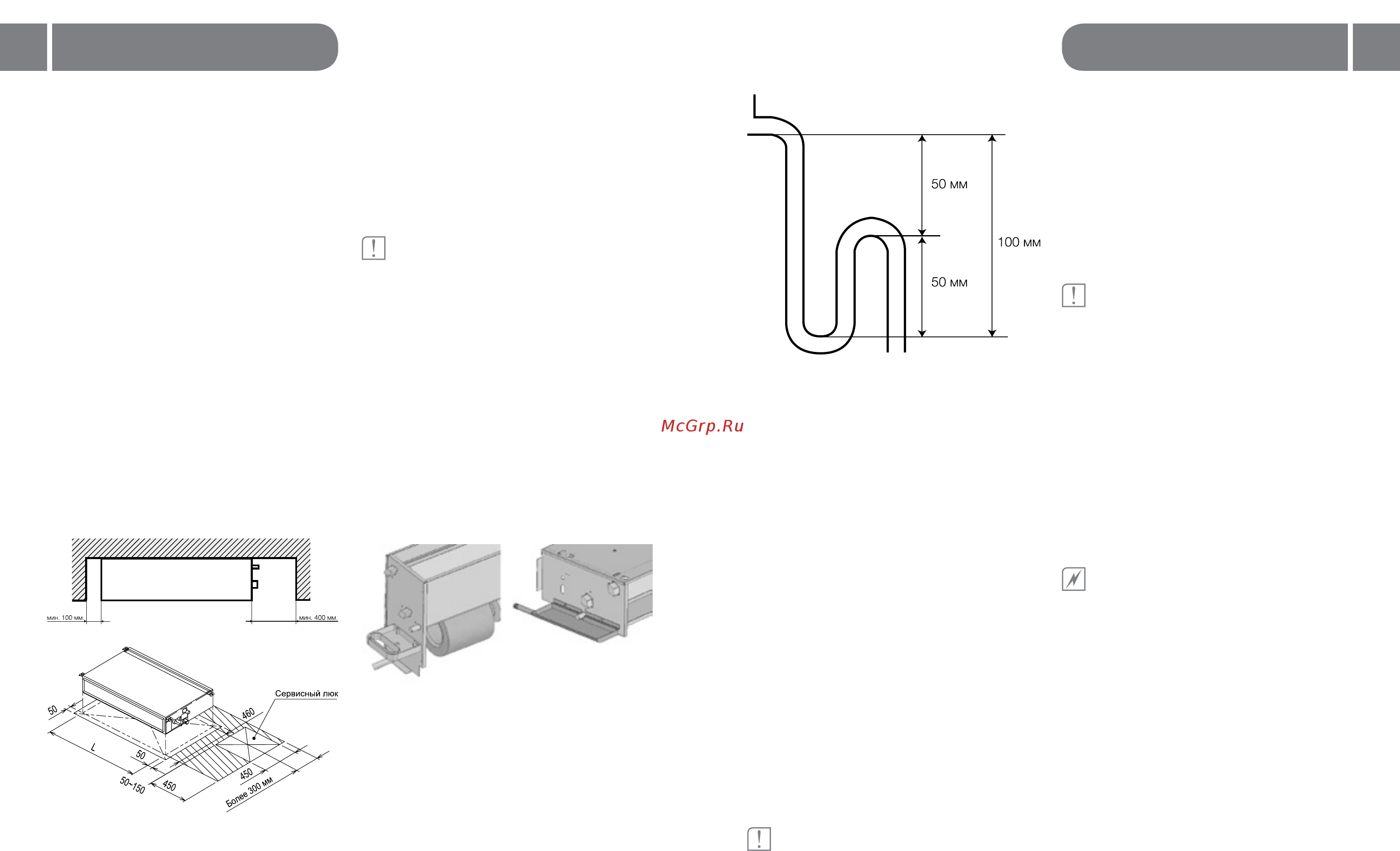

8 9Установка
Фанкойлы могут устанавливаться как вертикаль-
но, так и горизонтально, при условии, что вок
руг агрегата будет обеспечено свободное про-
странство для проведения обслуживания.
При монтаже:
•
отметьте места креплений на стене или потол-
ке через имеющиеся на агрегате монтажные
отверстия. Агрегат должен иметь небольшой
уклон в сторону дренажного патрубка;
•
закрепите агрегат на монтажной поверхно-
сти 4 метизами;
•
монтируйте дренажную трубу под небольшим
уклоном (3 см/м), для того чтобы вода стека-
ла беспрепятственно;
•
необходимо предусматривать доступ для об-
служивания фанкойла.
Присоединение водяного контура
Присоедините агрегат к водяной системе и убе-
дитесь, что соединения изолированы. Для луч-
шей теплоотдачи патрубок фанкойла, распола-
гающийся ближе к отверстию выхода воздуха,
рекомендуется подключать к линии подачи воды,
а другой патрубок - к обратной линии.
Теплообменники снабжены воздухоотводчиками,
которые находятся рядом с верхним патрубком
ВНИМАНИЕ! Сливные клапаны позволяют
лишь частично слить воду из теплообменников.
Полностью удалить воду можно путем продувки
теплообменников сжатым воздухом.
По окончании монтажа выполните следующее.
• Удалите воздух из системы.
• Убедитесь в том, что нет протечек воды.
•
Закройте трубы и клапаны слоем теплоизоли-
рующего материала толщиной 10 мм или уста-
новите необходимый дополнительный поддон
и дренажную трубу.
•
Налейте воду в каждый поддон для сбора кон-
денсата и убедитесь в том, что отвод воды
происходит должным образом, через выход
дренажной трубы. Если жидкость отводится
плохо, то проверьте уклон труб и убедитесь,
что трубы не засорены.
Во избежание проникновения неприятных за-
пахов в помещение труба для отвода конден-
сата должна быть оснащена сифоном по сле-
дующей схеме.
Электрические соединения
В нижней части сифона в доступном месте не-
обходимо устроить отверстие для чистки.
Изменение положения теплообменника
Можно подключить водяной контур с другой сто-
роны, перевернув теплообменник.
Несмотря на то, что теплообменник можно пе-
ревернуть после монтажа агрегата, рекоменду-
ется сделать это до монтажа.
Порядок изменения положения теплообмен-
ника.
• Выкрутите с обеих сторон метизы, которыми
теплообменник крепится к каркасу.
• Переверните теплообменник в его плоскости
на 180 градусов.
• Закрепите теплообменник в каркасе метизами.
Защита от замораживания
ВНИМАНИЕ! Перед отключением агре-
гата на длительный срок необходимо слить всю
воду из системы.
Если в зимний период агрегат не эксплуатирует-
ся, то вода в системе может замерзнуть. Перед
отключением агрегата на зимний период следу-
ет слить всю воду из контура. Если сливать во-
ду из агрегата затруднительно, то для защиты
от замораживания можно смешать воду с гли-
колем в определенной пропорции.
ВНИМАНИЕ! При использовании смеси
воды с гликолем производительность агрегата
изменяется. Строго соблюдайте все инструк-
ции, приведенные на сосуде с этиленгликолем.
Электрические соединения
Электрические соединения должны
выполняться квалифицированным персоналом
cответствующими инструментами согласно
схемам соединений и правилам ПУЭ.
Необходимо:
•
проверить соответствие электрической сети
данным, указанным на установке;
•
проверить электрические провода и соеди-
нения на соответствие требованиям элект-
робезопасности. Обеспечьте правильное за-
земление — неправильное заземление может
послужить причиной поражения электричес-
ким током. (Ни при каких условиях заземля-
ющий кабель сетевого выключателя нельзя
отключать. Не используйте испорченный ка-
бель, при обнаружении испорченного кабеля,
немедленно замените его);
