6 ТЕПЛОВЕНТИЛЯТОР 7BPH 5/220

• не накрывайте тепловентилятор.

4.6 При повреждении шнура питания следует обратиться в специализированные ре-

монтные мастерские для его замены.

4.7 Внимание! Не пользуйтесь обогревателем в непосредственной близости от ван-

ны, душа или плавательного бассейна.

5. УСТРОЙСТВО ТЕПЛОВЕНТИЛЯТОРА

5.1 Тепловентилятор соответствует обязательным требованиям ГОСТ Р МЭК 60335-

2-30-99, ГОСТ Р 51318.14.1-99 и техническим условиям ТУ 3468-001-14739128-2005.

5.2 Несущая конструкция тепловентилятора (см. рис.1) состоит из корпуса (1) и под-

ставки – ручки (2). Вентилятор (3) расположен в задней части тепловентилятора. Блок

управления смонтирован на шасси, расположенном в верхней части корпуса под крыш-

кой. Органы управления вынесены на панель шасси (4). Внутри корпуса расположены

трубчатые электронагревательные элементы, закрытые с лицевой стороны тепловен-

тилятора решеткой (5).

Воздушный поток, втянутый вентилятором в корпус, проходя между петлями труб-

чатых электронагревательных элементов, нагревается и подается в помещение через

решетку.

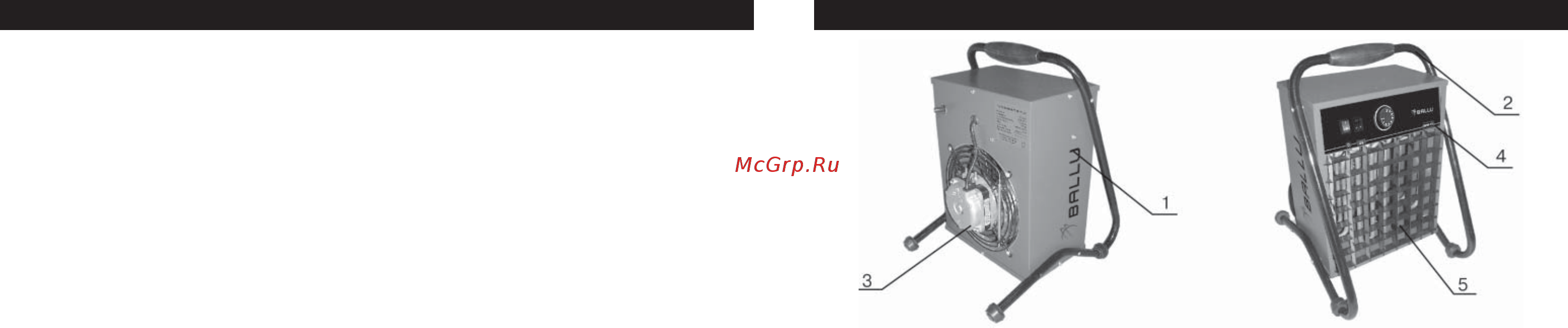

1 – корпус; 2 – подставка-ручка; 3 – вентилятор;

4 – панель шасси; 5 – решетка.

Рис. 1. Тепловентилятор

5.3 Работа тепловентилятора возможна в одном из следующих режимов:

• режим 0 – вентиляция с номинальной производительностью 400 м

/час;

• режим 1 – вентиляция с включением электронагревательных элементов мощ-

ностью 2,5 кВт;
