• режим 2 – вентиляция с включением электронагревательных элементов мощ-

ностью 4,5 кВт.

5.4 Электрическая схема тепловентилятора приведена на рис. 1 Приложения.

6. ПОДГОТОВКА К РАБОТЕ

6.1 Розетку, входящую в комплект поставки, подключить к стационарной электросе-

ти, в соответствии с рис. 2 и рис. 3 Приложения. Кабель, подключенный к электросети

должен иметь три жилы сечением 2,5 мм

. Желто-зеленая жила должна подключаться к

зажиму заземления щита питания «

».

Внимание! Работы должен производить специалист, имеющий допуск на проведе-

ние работ с электрооборудованием до 1000 В.

6.2 Установить клавиши (см. рис. 2) включения вентилятора (1) и режимов (2,3) в по-

ложение «O». Ручку терморегулятора (4) повернуть в крайнее положение против часо-

вой стрелки.

6.3 Подключение тепловентилятора к электросети осуществляется путем включения

вилки шнура питания в розетку.

В щите питания должны иметься плавкие предохранители или автоматические вы-

ключатели на 32 А для защиты электропроводки от перегрузок.

7. ПОРЯДОК РАБОТЫ

7.1 Вентиляция (режим 0).

7.1.1 Включение.

Установить клавишу (1) включения вентилятора (см. рис. 2) в положение «I», при этом

начинает работать вентилятор и загорается подсветка клавиши.

7.1.2 Выключение.

Установить клавишу включения вентилятора в положение «O», при этом отключается

вентилятор и погасает подсветка клавиши.

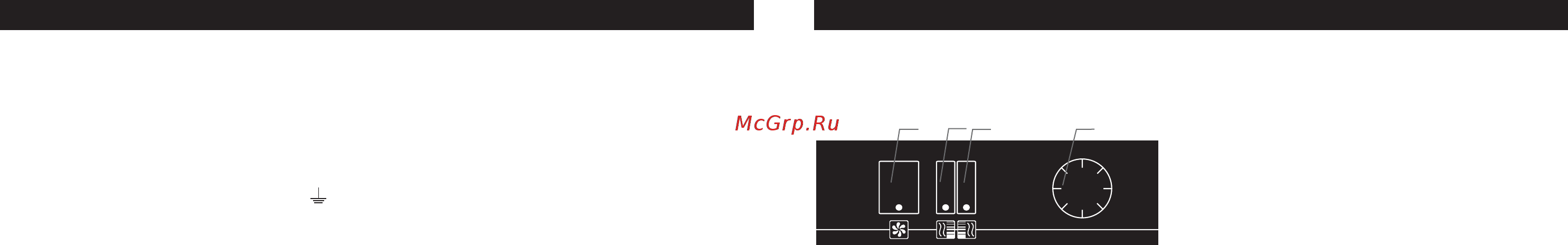

1 – клавиша включения вентилятора;

2 – клавиша включения режима 1;

3 – клавиша включения режима 2;

4 – ручка терморегулятора.

Рис. 2. Панель управления

7.2 Вентиляция с подогревом потока воздуха (режим 1, 2).

7.2.1 Включение.

Включить тепловентилятор в режиме вентиляции (см. п.7.1.1).

Установить клавишу (2) включения режима 1 в положение «I». Клавишу (3) включе-

ния режима 2 оставить в положении «O», для работы в режиме 1, или установить в по-

ложение «I», для работы в режиме 2. Повернуть ручку терморегулятора (4) по часовой

стрелке до включения подсветки клавиш режимов, при этом подается напряжение на

электронагревательные элементы. С помощью этой ручки задается необходимая тем-

пература в помещении от 0 до плюс 40°С, по достижении которой терморегулятор от-

ключает электронагревательные элементы.

1 42 3
