11
RU

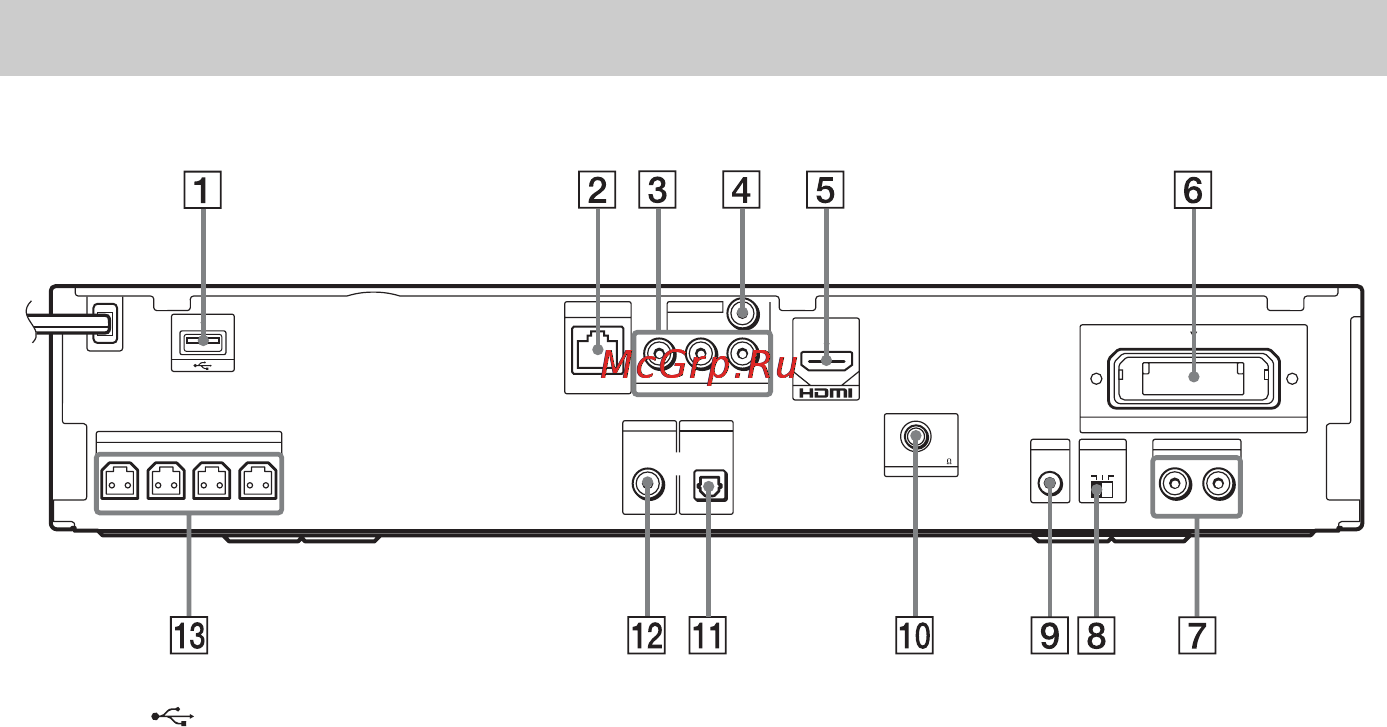

A Порт (USB) (стр. 37)
B Разъем LAN (100) (стр. 28)
C Гнезда COMPONENT VIDEO OUT
(стр. 23)
D Гнездо VIDEO OUT (стр. 23)
E Гнездо HDMI OUT (стр. 23)
F Разъем EZW-RT10 (стр. 27)
G Гнезда AUDIO (AUDIO IN L/R) (стр. 25)
H Переключатель S-AIR ID (стр. 29, 48)
I Гнездо A.CAL MIC (стр. 30, 56)
J Гнездо ANTENNA (FM COAXIAL 75Ω)
(стр. 26)
K Гнездо TV (DIGITAL IN OPTICAL)
(стр. 24)
L Гнездо SAT/CABLE (DIGITAL IN
COAXIAL) (стр. 25)
M Гнезда SPEAKERS (стр. 22)
Задняя панель
FRONT R
SPEAKERS
FRONT L
SUBWOOFER CENTER
LAN(100)
DIGITAL IN
COAXIAL
SAT/CABLE
DIGITAL IN
TV
OPTICAL
OUT
ARC
COMPONENT VIDEO OUT
VIDEO OUT
Y
P
B
/ C
B
P
R
/ C
R
EZW-RT10
AUDI O
AUDIO INRL
COAXIAL
ANTENNA
FM
75
S-AIR ID
ABC
A. CAL MIC
ECM-AC2
