22
RU
Начало работы

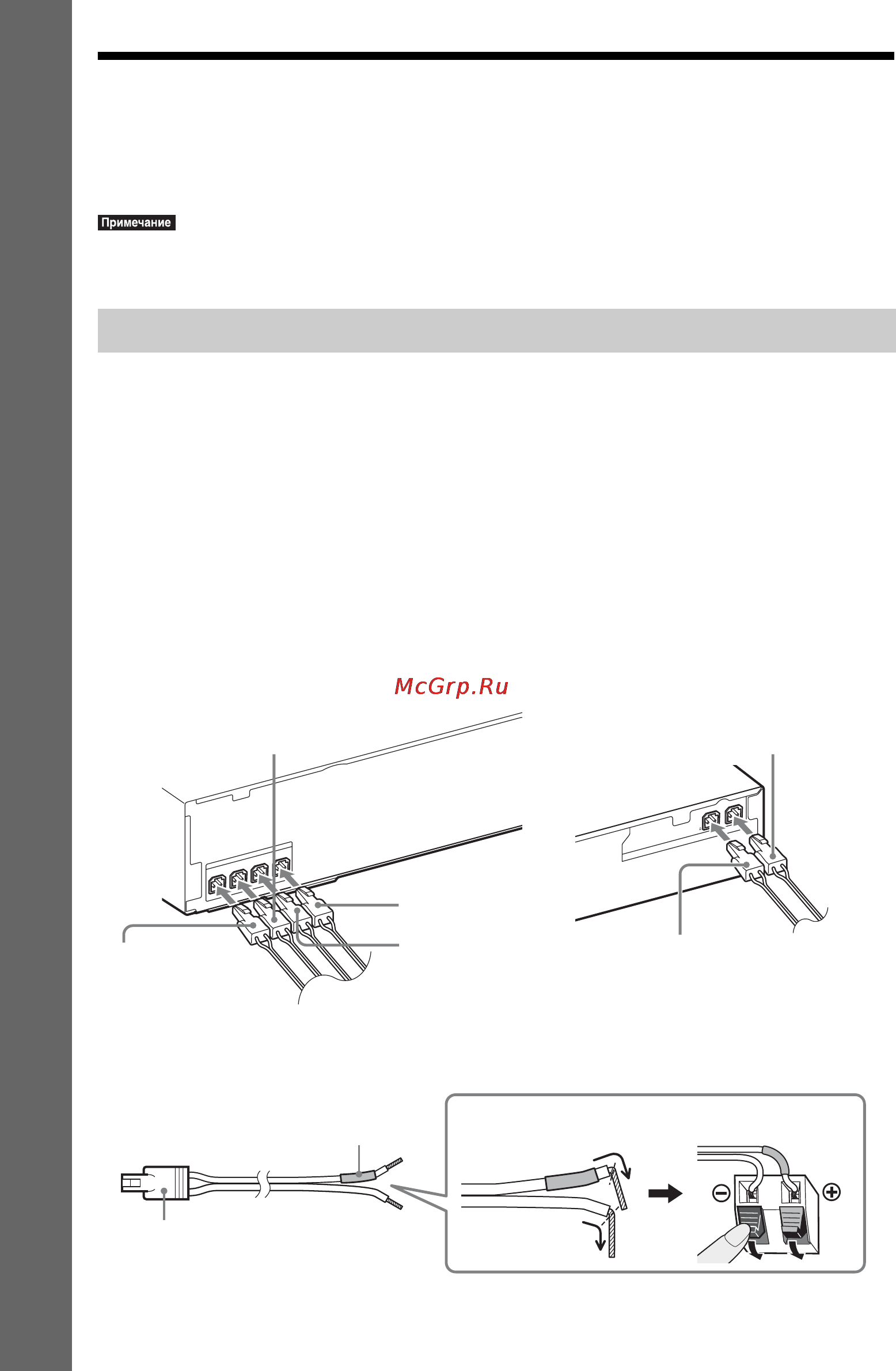

Шаг 2. Подключение системы
Для подключения системы прочитайте информацию на следующих страницах.
До выполнения всех остальных соединений не подключайте кабель питания
переменного тока устройства к настенной розетке.
•При подключении другого компонента с регулятором громкости установите громкость на уровне,
при котором звук не искажается.
Разъемы кабелей динамиков и цветные трубки обозначены цветами в зависимости от
типа динамика. Подключайте кабели динамиков в соответствии с цветом гнезд
SPEAKERS на устройстве.
Обязательно подсоединяйте кабели динамиков к соответствующим разъемам на
динамиках: кабель динамика с цветной трубкой к разъему 3; без цветной трубки – к
разъему #. Не допускайте попадания изоляции кабеля динамика (резинового покрытия)
в разъемы динамиков.
Подключение кабелей динамиков к устройству и усилителю объемного
звучания
При подключении к устройству и усилителю объемного звучания вставьте разъем до
щелчка.
Подключение кабелей динамиков к динамику
Подключение динамиков
F
R
O
N
T
R
S
P
E
A
K
E
R
S
F
R
O
N
T
L
S
U
B
W
O
O
FE
R
C
E
N
T
E
R
LR
S
P
E
A
K
E
R
S
3-16
IM
P
E
D
A
N
C
E
U
S
E
Зеленый
(центральный
динамик)
Фиолетовый
(сабвуфер)
Белый
(передний левый динамик (L))
Красный
(передний правый
динамик (R))
Серый
(правый динамик объемного
звучания (R))
Синий
(левый динамик объемного
звучания (L))
Задняя панель устройства
Задняя панель усилителя объемного звучания
Цветная трубка
(–)
(+)
Разъем
Задняя или нижняя часть динамика
