4. МОНТАЖ
4.1 СВОБОДНЫЕ ПРОСТРАНСТВА
Должны быть предусмотрены следующие минимальные размеры свободных
пространств вокруг установки:
- с боковой стороны: 1000 мм - чтобы иметь возможность выполнить гидравлические
подключения к системе и провести сервисные операции;
- с фронтальной (лицевой) стороны: 1200 мм - чтобы обеспечить доступ к
электрощиту;
- с задней стороны: 1000 мм - чтобы иметь возможность проводить операции
технического обслуживания;
- со стороны подключения теплообменника: достаточно места, чтобы выполнить съем
трубного пучка теплообменника (см. размер "*" на схеме).
...........................................................................................................................................................................................................................................................................................................................................................................
...........................................................................................................................................................................................................................................................................................................................................................................
...........................................................................................................................................................................................................................................................................................................................................................................
...........................................................................................................................................................................................................................................................................................................................................................................

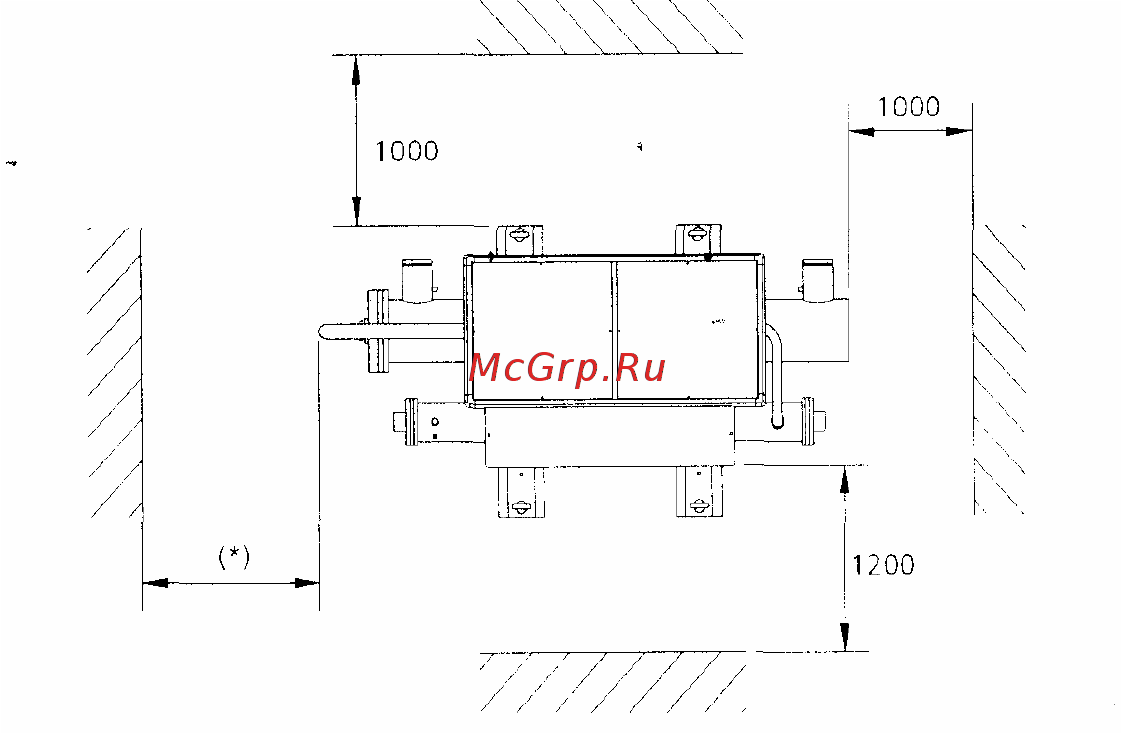

Рисунок 4
4.2 ОБЩИЕ РЕКОМЕНДАЦИИ ПО ПОДСОЕДИНЕНИЮ ВОДНЫХ
ТРУБОПРОВОДОВ
Подключение водных труб должно быть выполнено согласно требованиям
действующих национальных и локальных нормативных документов.
При проектировании контура циркуляции воды, пожалуйста, соблюдайте
рекомендации, приведенные ниже (см. схемы, приведенные в данном издании).
Чтобы исключить передачу вибраций и предусмотреть возможность тепловых
расширений, трубопроводы должны подсоединяться к установке с помощью гибких
вставок (аналогичная процедура принята и для насосов).
На трубопроводах должны быть смонтированы следующие устройства:
