Blue Box
77

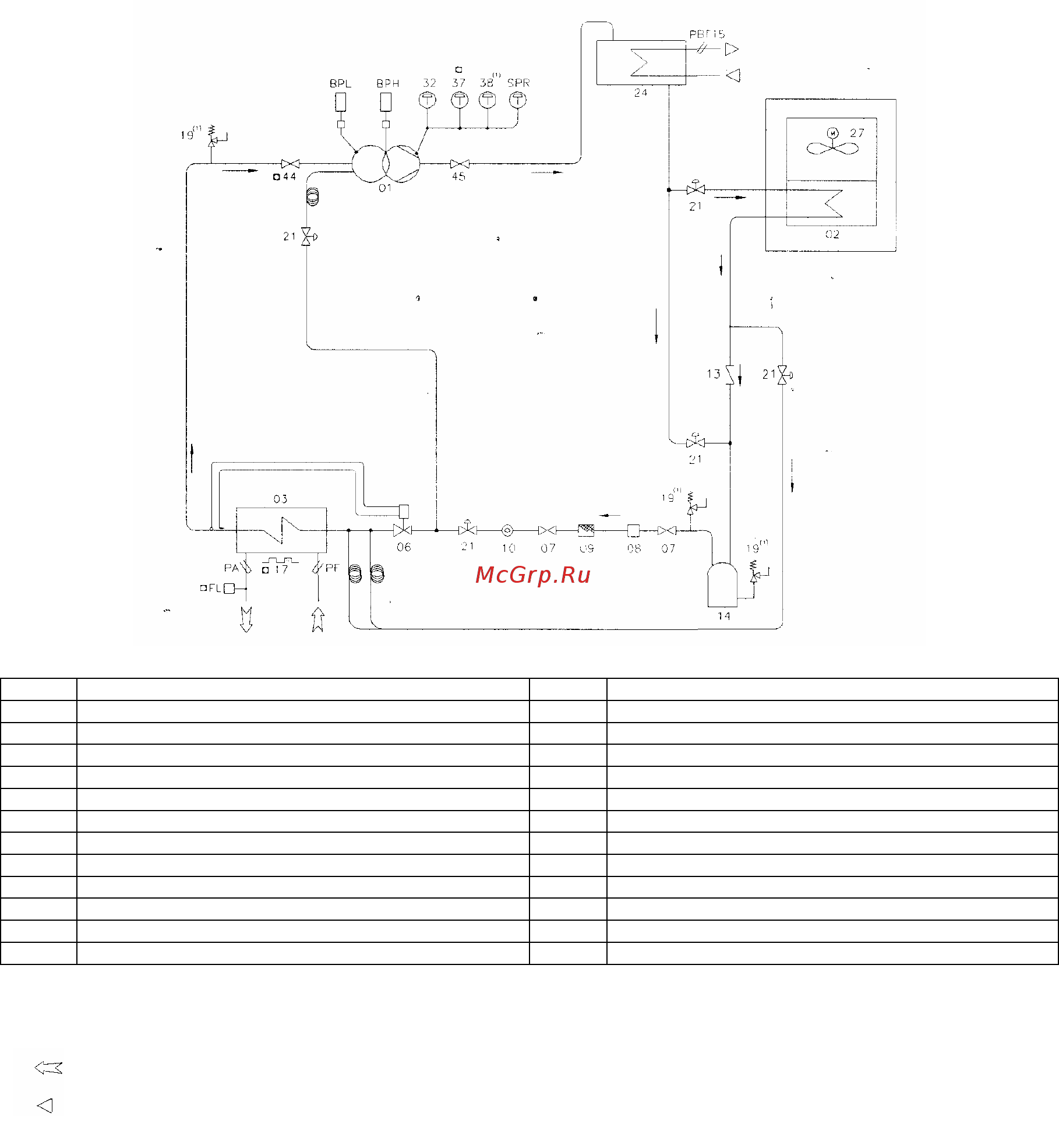

СХЕМА КОНТУРА ЦИРКУЛЯЦИИ ХЛАДАГЕНТА - исполнение /LC DC
01 Компрессор 24 Регенерационный теплообменник
02 Конденсатор 32 Реле высокого давления
03 Испаритель 38 Предохранительное реле давления
06 Терморегулирующий клапан 40 Прессостатический клапан
07 Вентиль 44 Запорный вентиль низкого давления
08 Штуцер заправки 45 Запорный вентиль высокого давления
09 Фильтр BPL Датчик низкого давления
10 Смотровое стекло с индикатором влаги BPH Датчик высокого давления
14 Жидкостной ресивер PA Термопатрон датчика низкой температуры воды
17 Электронагреватель PF Термопатрон датчика температуры на входе
19 Предохранительный клапан PBT15 Термопатрон датчика регенерации тепла
21 Электромагнитный клапан FT Реле протока воды
23 Пароохладитель
Примечание:
1) В соответствии с требования норм
□ Дополнительная опция
Вода контура потребителя
Вода контура регенерации тепла
