Blue Box
30
4) Отцентрируйте штуцер подсоединения и ответный конец подсоединения.
Переместите прокладку в исходное положение, и при возможности смажьте
поверхности контакта жидкой или консистентной смазкой.
5) Вставьте болты и затяните гайки

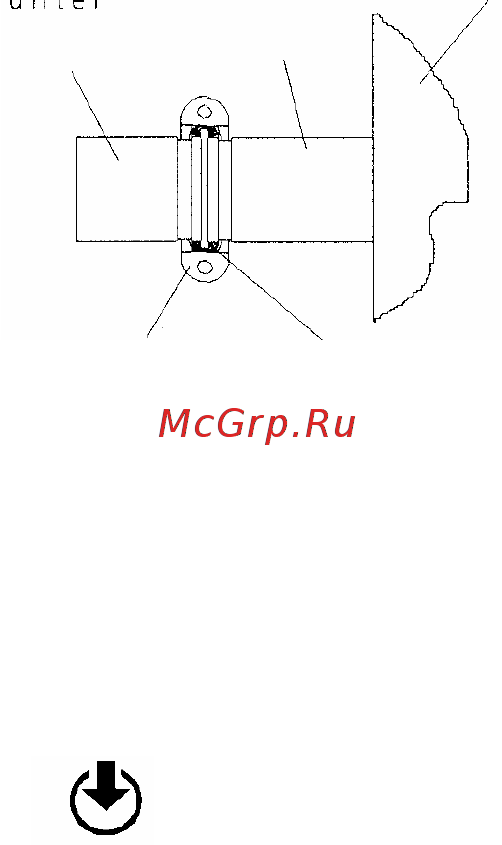

Ответный конец подсоединения Штуцер подсоединения Кожух
Вставка Прокладка
...........................................................................................................................................................................................................................................................................................................................................................................
...........................................................................................................................................................................................................................................................................................................................................................................
...........................................................................................................................................................................................................................................................................................................................................................................
Рисунок 5
4.5 ПОДСОЕДИНЕНИЕ ВОДНЫХ ТРУБ К КОНДЕНСАТОРУ
Подвод воды должен быть выполнен в месте с маркировкой:
Вход
Вода конденсатора
Гидравлические подключения представляют собой стальные трубы с резьбой для
диаметров до 3” и гибкие вставки для диаметров, значения которых превышают 114.3
мм.
Для установок, оборудованных несколькими компрессорами, патрубки входа и выхода
воды должны объединяться в общие коллекторы.
Места размещения и размеры штуцеров подсоединения указаны на схеме с размерами,
приведенной в конце данного руководства.
Чтобы обеспечить корректный режим работы установки в случае, если для охлаждения
используется не вода градирни, а водопроводная вода, рекомендуется смонтировать
прессостатический регулирующий клапан.
Рекомендуется использовать прессостатический регулирующий клапан также и для
систем с закрытым контуром циркуляции. Этот клапан гарантирует корректный режим
работы установки при изменении условий состояния охлаждающей воды конденсатора
(например, при пуске после выходных дней).
Использование прессостатического регулирующего клапан является абсолютно
необходимым для случаев, когда температура воды градирни на входе конденсатора
может опускаться ниже 20
о
С (см. рисунок 6). Прессостатический клапан должен
гарантировать поддержание относительного давления выше 12.5 бар.
Для получения более подробной информации по этому вопросу свяжитесь с
представителями нашей компании.
