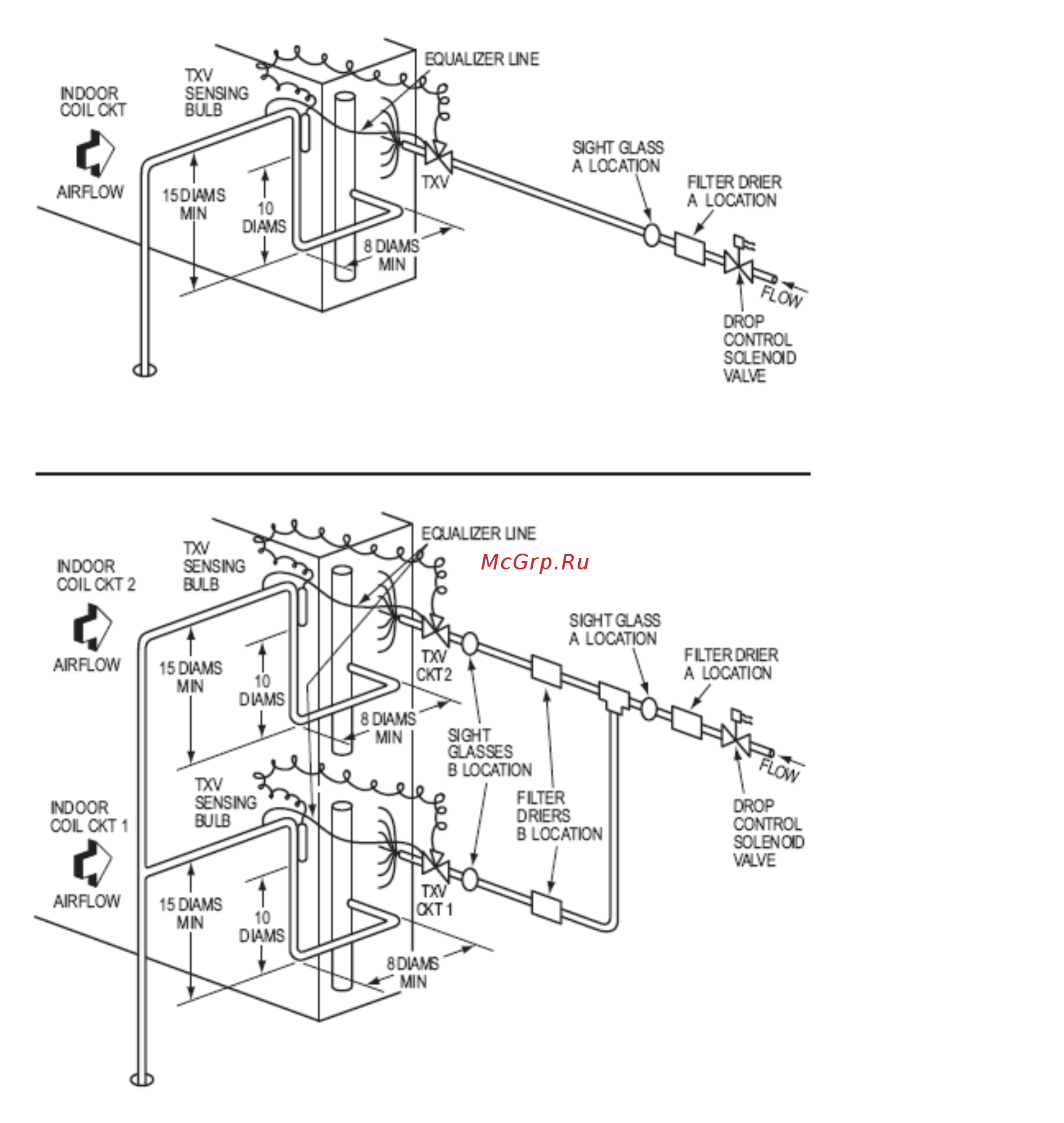

Carrier 38AUZA07 [17/59] Схема соединения труб при подключении двухконтурного теплообменника для однокомпрессорного конденсаторного блока

Carrier 38AUZA07 [17/59] Схема соединения труб при подключении двухконтурного теплообменника для однокомпрессорного конденсаторного блока
17
Indoor coil ckt – контур теплообменника внутреннего блока
Airflow – поток воздуха
TXV sensing bulb – термочувствительный баллон расширительного клапана
150 diams min – не менее 150 диаметров
10 diams – 10 диаметров
Equalizer line – уравнительная линия
Sightglass A location – место расположения смотрового стекла А
Filter drier A location – место расположения фильтра-осушителя А
Drop control solenoid valve – электромагнитный клапан
Flow – направление потока
Indoor coil ckt 2 – контур теплообменника внутреннего блока 2
Airflow – поток воздуха
TXV sensing bulb – термочувствительный баллон расширительного клапана
Indoor coil ckt 1 – контур теплообменника внутреннего
блока 1
150 diams min – не менее 150 диаметров
10 diams – 10 диаметров
8 diams – 8 диаметров
Equalizer line – уравнительная линия
Sightglass A location – место расположения смотрового стекла В
Filter drier A location – место расположения фильтра-осушителя В
Схема соединения труб при подключении одноконтурного теплообменника
д
ля однокомпрессорного конденсаторного блока
Схема соединения труб при подключении двухконтурного теплообменника
д
ля однокомпрессорного конденсаторного блока
