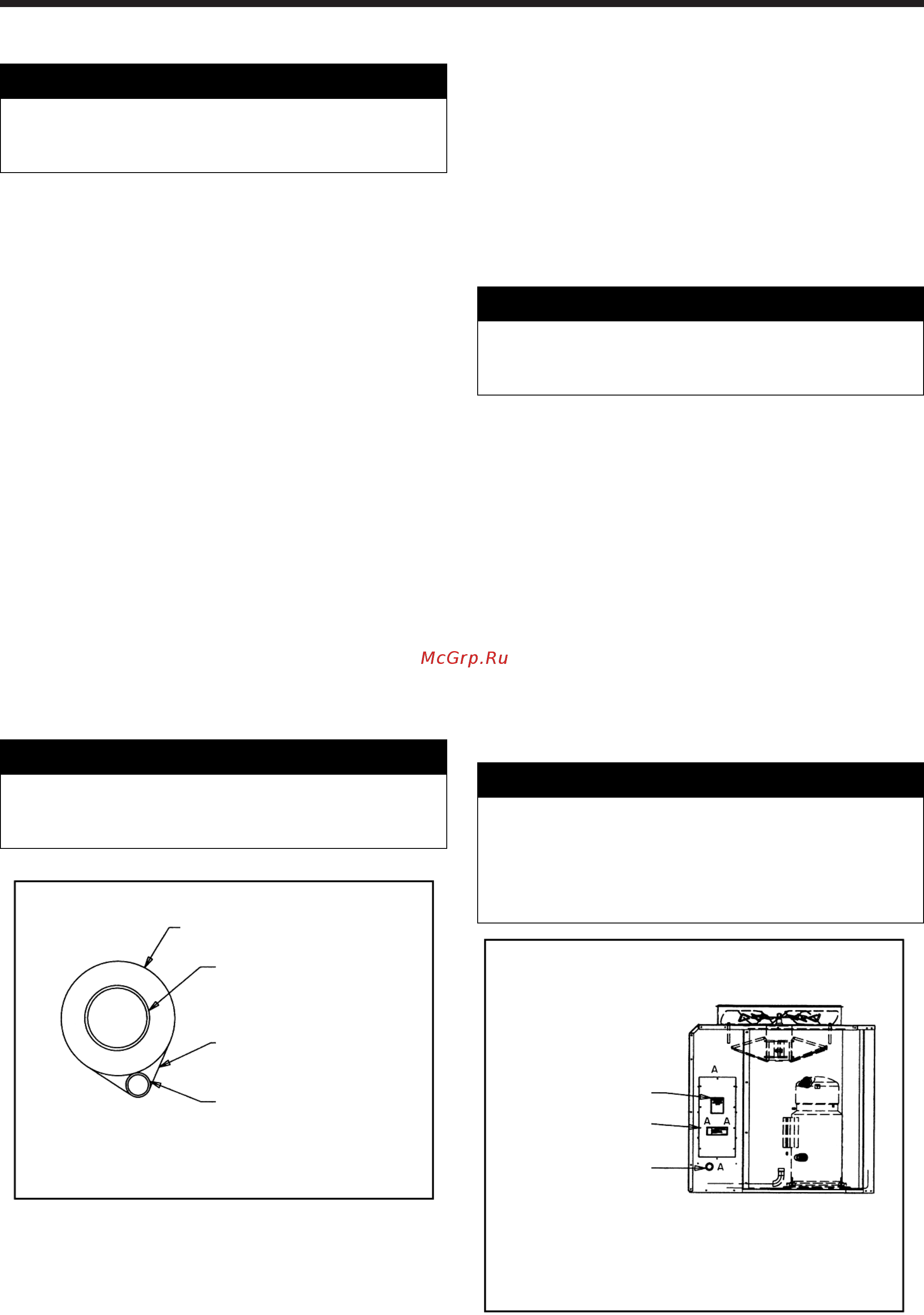

Подключение трубопровода Удаление примесей вакуумирование Перед заправкой холодильного контура фреоном нужно полностью удалить неконденсирующиеся примеси и влагу из системы Для этого выполняется глубокое вакуумирование системы Внимание Если Вы измените конструкцию холодильной системы внутри компрессорно конденсаторного блока то Carrier прекращает действие своих гарантийных обязательств 1 Агрегат предварительно заправлен фреоном П22 на заводе изготовителе Не открывайте клапан Шредера Вам понадобится вакуумный насос создающий вакуум до 1000 микрон и оснащенный вакуумным манометром Глубокое вакуумирование гарантирует что в системе не осталось ни влаги ни воздуха 2 Пайкой трубопровода должны заниматься опытные квалифицированные специалисты Вакуумирование холодильного контура производится одновременно через линии высокого и низкого давления 3 Соедините трубами внутренний и внешний блоки кондиционера Перед пайкой оберните патрубки блока мокрой тканью чтобы панели и внутренняя изоляция агрегата не перегрелись Заполните трубы азотом или другим инертным газом перед пайкой чтобы на них не образовался оксид меди только Внимание Не включайте электропитание кондиционера и не используйте мегаомметр пока система вакуумирована и не заполнена хладагентом 4 После окончания пайки холодильного контура нужно проверить его герметичность методом измерения давления используя фреон П22 под давлением около 170 кПа дополненный азотом до общего давления не более 1690 кПа 5 Электрическое подключение Компрессорно конденсаторный блок поставляется с клеммной колодкой рассчитанной на напряжение питания указанной в таблице технических характеристик и на самом агрегате Рядом с агрегатом в удобном но недоступном для детей месте нужно установить общий выключатель питания Искать места утечки хладагента рекомендуется электронным течеискателем но можно использовать и мыльный раствор образование пузырьков указывает на место утечки На время обслуживания и ремонта кондиционера нужно заблокировать выключатель питания в разомкнутом положении чтобы кто нибудь случайно не включил питание агрегата Фильтр осушитель Фильтр осушитель надо приобрести отдельно и устано вить в агрегат во время монтажа Если холодильный контур вакуумируется в процессе обслуживания рекомендуется заменить фильтр осушитель Резиновая втулка на боковой панели блока служит для пропускания проводов к клеммной колодке Чтобы подключить провода откройте крышку клеммной колодки рис 8 Блок обязательно должен быть заземлен Внимание Внимание Если фильтр осушитель не установлен перед запуском кондиционера то Carrier прекращает действие своих гарантийных обязательств Подключение кондиционера к линии электроснабжения с неподходящими параметрами опасно и влечет за собой прекращение гарантийных обязательств Carrier Не подключайте кондиционер если напряжение в электросети колеблется выходя за допустимые пределы см таблицу 1 Крышка клеммной Винты Резиновая втулка для сигнальных проводов Рис 7 Теплоизоляция труб На схеме А винты крепящие крышку клеммной колодки Теплоизоляция труб Линию всасывания нужно теплоизолировать подходящим материалом резиной с закрытыми порами Слой теплоизоляции должен составлять не менее 10 мм рис 7 Рис 8 Электрическое подключение компрессорно конденсаторного блока 6
