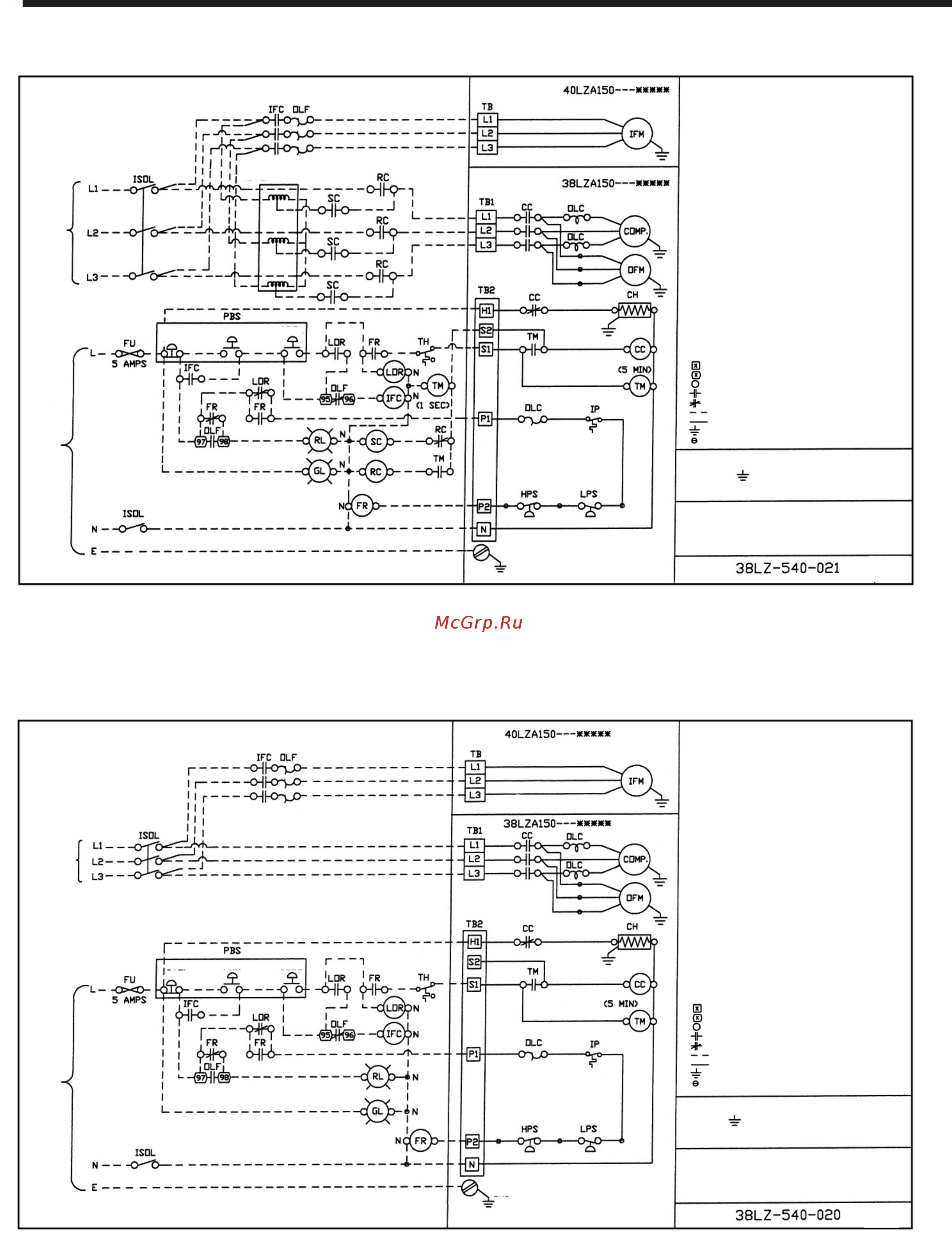

Carrier 38LZA080 [7/11] Электрическая монтажная схема комбинации 38lza150 с 40lza150
![Carrier 38LZA125 [7/11] Электрическая монтажная схема комбинации 38lza150 с 40lza150](/views2/1427931/page7/bg7.png)
Содержание
- R22 50 гц 1
- Защита от загрязнения 1
- Инструкция по монтажу наладке и обслуживанию компрессорно конденсаторных блоков с воздушным охлаждением 1
- Подключение трубопровода 6 устранение неполадок 10 1
- Правила безопасности 1
- Правила безопасности 1 фильтр осушитель 6 1
- Предупреждение 1
- Проверка при получении 1
- Размеры агрегатов 3 пуско наладочные работы 9 1
- Содержание 1
- Технические характеристики 2 электрическое подключение 6 1
- Установка 2 монтажные электрические схемы 7 8 1
- Фреоновый трубопровод 4 5 обслуживание 9 1
- Монтаж выоор места для установки 2
- Технические характеристики таблица 1 2
- Размеры и расположение компонентов компрессорно конденсаторных блоков 3
- Крепление компрессорно конденсаторного блока 4
- Транспортировка и подъем блоков 4
- Фреоновый трубопровод 4
- Максимальные расстояния между внутренним и внешним блоками по вертикали и горизонтали 5
- Таблиц 5
- Таблица 3 заправка компрессорно конденсаторного блока фреоном в зависимости от значения переохлаждения 5
- Подключение трубопровода 6
- Теплоизоляция труб 6
- Удаление примесей вакуумирование 6
- Фильтр осушитель 6
- Электрическое подключение 6
- Lz 540 020 7
- Lz 540 021 7
- Стартер двигателя с реле высокого и низкого давления перезапуск в ручном режиме 7
- Схема с пусковым автотрансформатором 7
- Электрическая монтажная схема комбинации 38lza150 с 40lza150 7
- L1 l2 l3 8
- Lza20o 8
- Внимание символ обозначает что агрегат подключен к заземляющему контакту 8
- Внимание символ ф обозначает что агрегат подключен к заземляющему контакту 8
- Гс о г 8
- Дополнит компоненты и устройства подключаемые на месте установки 8
- Если подключения на месте монтажа выполнены не в соответствии со схемой то предохранители не будут работать 8
- Зыкл вент 8
- Обозначения 8
- Отг nkx 8
- Питание 230 в 1 фаза 50 гц_ 8
- Питание 400 в 3 фазы_ 50 гц 8
- Предупреждение 8
- Стартер двигателя с реле высокого и низкого давления перезапуск в ручном режиме 8
- Схема с пусковым автотрансформатором 8
- Электрическая монтажная схема комбинации 38lza200 с 40lza200 8
- Метод расчета переохлаждения 9
- Обслуживание компрессорно конденсаторного блока 9
- Очистка теплообменника 9
- Предварительная проверка 9
- Пуско наладочные работы 9
- Регулировка вентилятора 9
- Смазка двигателя и компрессора 9
- Carrier international sdn bhd 3385 t lot 4 jalan p 6 43650 bandar baru bangi 11
- Selangor malaysia tel 03 8925 8001 fax 03 8925 3578 11
Похожие устройства
- Carrier 38LZA100 Инструкция по эксплуатации
- Carrier 38LZA100 Инструкция по монтажу
- Carrier 38LZA125 Инструкция по эксплуатации
- Carrier 38LZA125 Инструкция по монтажу
- Carrier 38LZA150 Инструкция по эксплуатации
- Carrier 38LZA150 Инструкция по монтажу
- Carrier 38LZA200 Инструкция по эксплуатации
- Carrier 38LZA200 Инструкция по монтажу
- CIB Unigas Idea NG35 M-.TN.L.RU.A.0.10 Инструкция по эксплуатации
- CIB Unigas Idea NG35 M-.TN.L.RU.A.0.15 Инструкция по эксплуатации
- CIB Unigas Idea NG35 M-.TN.L.RU.Z.0.10 Инструкция по эксплуатации
- CIB Unigas Idea NG35 M-.TN.L.RU.Z.0.15 Инструкция по эксплуатации
- CIB Unigas Idea NG35 M-.TN.S.RU.A.0.10 Инструкция по эксплуатации
- CIB Unigas Idea NG35 M-.TN.S.RU.A.0.15 Инструкция по эксплуатации
- CIB Unigas Idea NG35 M-.TN.S.RU.Z.0.15 Инструкция по эксплуатации
- CIB Unigas Idea NG35 M-.TN.S.RU.Z.0.10 Инструкция по эксплуатации
- CIB Unigas Idea NG70 M-.AB.L.RU.A.0.10 Инструкция по эксплуатации
- CIB Unigas Idea NG70 M-.AB.L.RU.A.0.15 Инструкция по эксплуатации
- CIB Unigas NG70 M-.AB.S.RU.A.0.10 Инструкция по эксплуатации
- CIB Unigas Idea NG70 M-.AB.S.RU.A.0.15 Инструкция по эксплуатации
Электрическая монтажная схема комбинации 38LZA150 с 40LZA150 40LZA150 жижжж IFC DLF RC питания 400 В 3 фазы 50 Гц 38LZA150 жж ТВ RC оЦ LC J L ЯС I 717 выкл Обозначения СС контактор компрессора СОМР компрессор СН нагреватель картера компрессора Е заземление нетоковедущих частей агрегата FR репе неисправности FU предохранитель GL зеленый индикатор HPS реле высокого давления IFC контактр вентилятора внутреннего блока IFМ двигатель вентилятора внутреннего блока IP встроенный предохранитель ISOL разъединитель L фаза гровод под напряжением LOR размыкающее репе LPS реле низкого давления N провод нейтрали OFM двигатель вентилятора внешнего блока OLC предохранит компрессора от перегрузки OLF предохранит вентилятора от перегрузки PBS кнопка выключателя RL красный индикатор ТВ клеммная колодка TH термостат ТМ таймер питание 230 В 1 фаза 50 Гц 3 клеммная колодка маркированная 0 клемма маркированная О клемма немаркированная контакты нормально разомкнутые контакты нормально замкнутые подключение на месте монтажа заводское подключение Ф заземление в сращивание троводов i Ж Внимание Символ обозначает что агрегат подключен к заземляющему контакту Предупреждение Если подключения на месте монтажа выполнены не в соответствии со схемой то предохранители не будут работать ______ 38LZ 540 021 заземление Дополнит компоненты и устройства подключаемые на месте установки Схема с пусковым автотрансформатором Обозначения 40LZA150 ж СС контактор компресссра СОМР компрессор СН нагреватель картера компрвсссра Е заземление нетокове щих частей агрегата FR реле неисправности FU предохранитель GL зеленый индикатор HPS реле высокого давления IFC контактр вентилятора внутреннего блока IFM двигатель вентилятора внутреннего блока IP встроенный тредохранитель ISOL разъединитель L фаза провод под натряжением LOR размыкающее репе LPS репе низкого давления N провод нейтрали OFM двигатель вентилятора внешнего блока OLC предохранит ком рессора от перегрузки OLF предохранит вентилятора от перегрузки PBS кнопка выключателя RL красный индикатор ТВ клеммная колодка TH термостат 3HI АТЛИ ЖМЖЖЖ питание 400 В 3 фазы 50 Гц MIN питание 230 В 1 фаза 50 Гц ТМ таймер 0 клеммная колодка маркированная клемма маркированная клемма немаркированная контакты нормально разомкнутые контакты нормально замкнутые подключение на месте монтажа заводское подключение тг заземление е сращивание проводов 8 Г Внимание Символ обозначает что агрегат подключен к заземляющему контакту Предупреждение Если подключения на месте монтажа выполнены не в соответствии со схемой то предохранители не будут работать заземление Дополнит компоненты и устройства подключ на месте установки Стартер двигателя с реле высокого и низкого давления перезапуск в ручном режиме 7 38LZ 540 020
