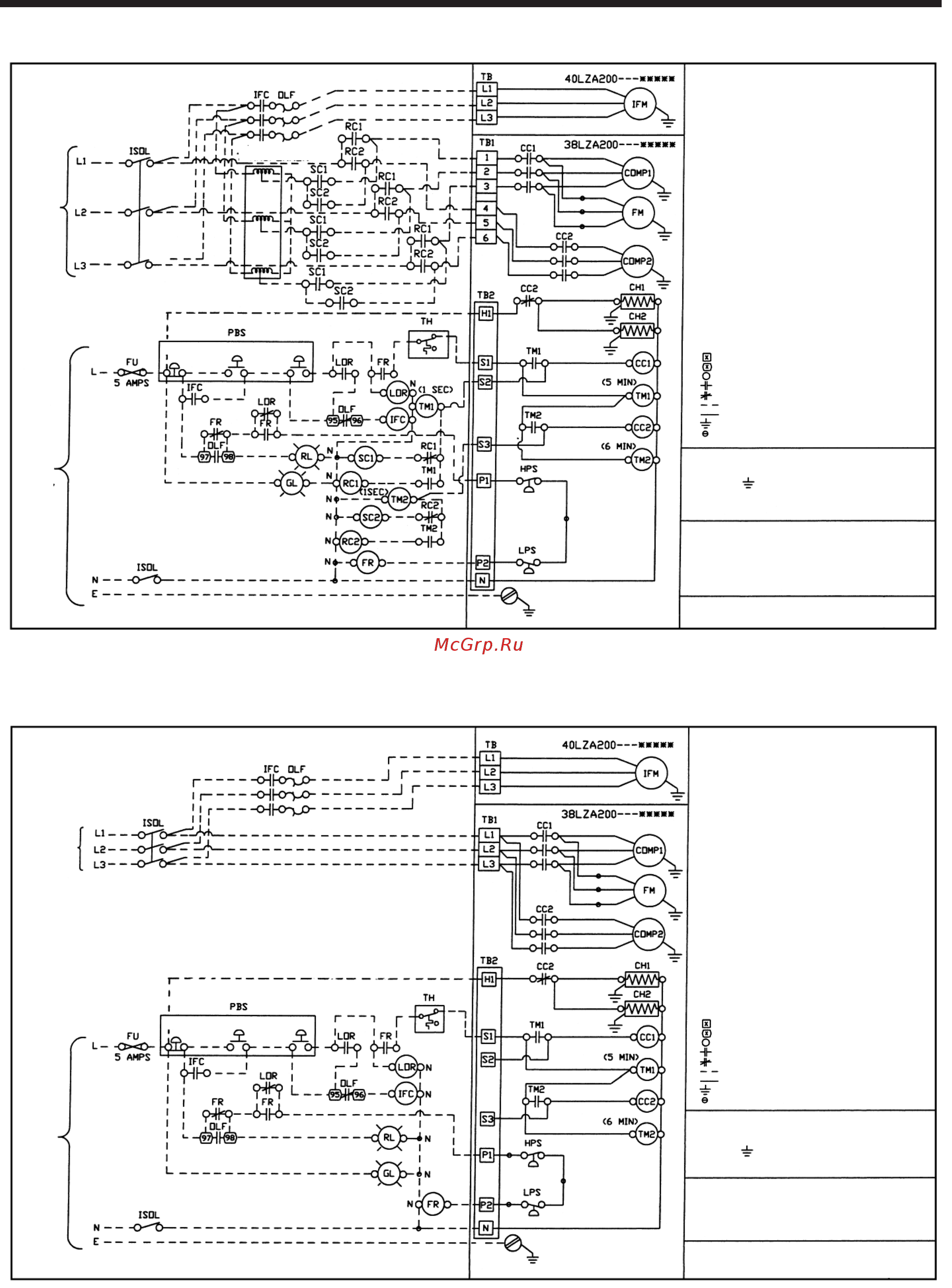

Электрическая монтажная схема комбинации 38LZA200 с 40LZA200 Обозначения L1 L2 L3 1ГС О Г 38LZA20O SCI питание 400 В 3 фазы_ 50 Гц отг Nkx Ю Ю sct ш зыкл вент 1 SEC питание 230 В 1 фаза 50 Гц_ СС контактер ком рессора СОМР компрессор СН нагреватель картера ком рессора Е заземление нетоковедущих частей агрегата FR реле неисправности FU предохранитель GL зеленый индикатор HPS реле высокого давления IFC контактр вентилятора внутреннего блока IFM двигатель вентилятора внутреннего блока IP встроенный предохранитель ISOL разьединитель L фаза провод под напряжением LOR размыкающее репе LPS репе низкого давления N провод нейтрали OFM двигатель вентилятора внешнего блока OLC предохранит компрессора от перегрузки OLF редохранит вентилятора от перегрузки PBS кнопка выключателя RL красный индикатор ТВ клеммная колодка TH термостат ТМ таймер В клеммная колодка маркированная клемма маркированная О клемма немаркированная НН контакты нормально разомкнутые контакты нормально замкнутые подключение на месте монтажа заводское подключение заземление G сращивание проводов Внимание Символ обозначает что агрегат подключен к заземляющему контакту Предупреждение Если подключения на месте монтажа выполнены не в соответствии со схемой то предохранители не будут работать Дополнит компоненты и устройства подключаемые на месте установки Схема с пусковым автотрансформатором Обозначения СС контактор компрессора СОМР компрессор СН нагреватель картера компрессора Е заземление нетоковедущих частей агрегата FR реле неисправности FU предохранитель GL зеленый индикатор HPS реле высокого давления IFC контактр вентилятора внутреннего блока IFM двигатель вентилятора внутреннего блока IP встроенный предохранитель ISOL разьединитель L фаза доовод под напряжением LOR размыкающее репе LPS репе низкого давления N провод нейтрали OFM двигатель вентилятора внешнего блока OLC предохранит компресссра от перегрузки OLF предохранит вентилятора от перегрузки PBS кнотка выключателя RL красный индикатор ТВ клеммная колодка TH термостат ТМ таймер щ клеммная колодка маркированная ф клемма маркированная Q клемма немаркированная контакты нормально разомкнутые контакты нормально замкнутые подключение на месте монтажа заводское подключение i заземление е оращивание роводов Внимание Символ ф обозначает что агрегат подключен к заземляющему контакту Предупреждение Если подключения на месте монтажа выполнены не в соответствии со схемой то предохранители не будут работать Стартер двигателя с реле высокого и низкого давления перезапуск в ручном режиме 8
