C.I.B. UNIGAS - M039132ND
22
МОНТАЖ И ПОДКЛЮЧЕНИЯ
Упаковка
Горелки поставляются в картонных коробках размером 1010 x 745 x 530 (L x P x H).
Упаковки боятся сырости и не могут укладываться друг на друга более того количества, которое указано на наружной стороне
упаковки.
Внутри каждой упаковки находятся:
1 горелка с газовой рампой;
1 прокладка, устанавливаемая между горелкой и котлом;
1 пакет, содержащий данные инструкции
Для утилизации упаковки горелки, а, при необходимости, и самой горе
лки, выполнить процедуры, предусмотренные
действующим законодательством по утилизации материалов.

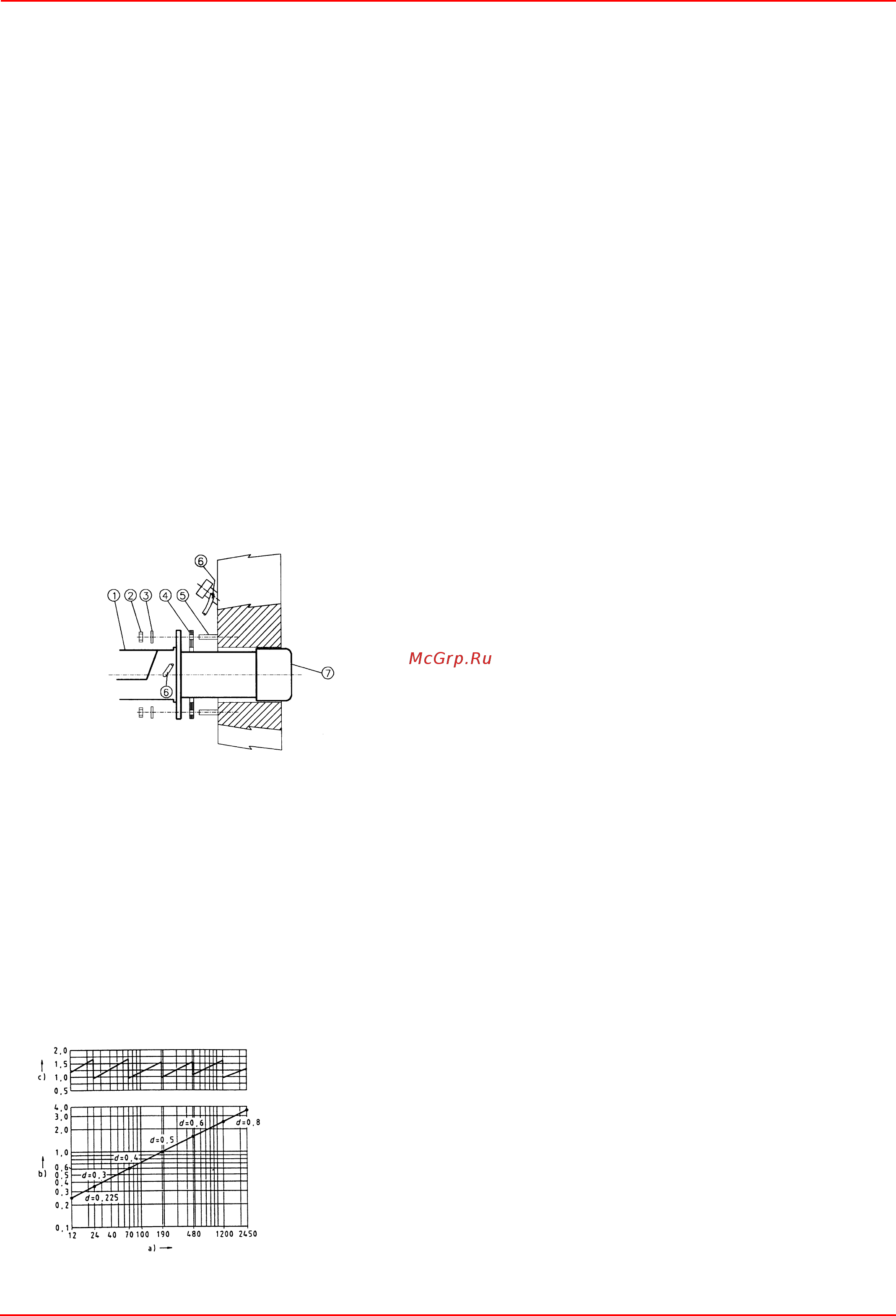

Монтаж горелки на котле
Для того, чтобы установить горелку на котел, действовать следующим образом:
1). Выполнить на дверце камеры сгорания отверстие под горелку, как описано в параграфе “Габаритные размеры”
2). приставить горелку к плите котла: поднимать и двигать горелку при помощи вилочной электрокары (см. параграф “Подъем и
перенос горелки”);
3). в соответствии с отверстием на плите котла, ра
сположить 4 крепежных винта (5), согласно шаблона для выполнения
отверстия, описанного в параграфе “Габаритные размеры”;
4). закрутить винты (5) в отверстия плиты
5).
уложить прокладку на фланец горелки;
6).
Установить горелку на котел
7).
закрепить ее с помощью гаек к крепежным винтам котла, согласно схеме, указанной на рисунке.
8). По завершении монтажа горелки на котёл, заделать пространство между соплом горелки и огнеупорным краем отверстия
котла изолирующим материалом (валик из жаропрочного волокна или огнеупорный цемент).
Подбор горелки к котлу
Горелки, описанные в данной инструкции, испытывались на камерах сгорания, соответствующих норме EN676, размеры которых
указаны на диаграмме . В случае, если горелка должна подбираться к котлу с камерой сгорания меньшего диаметра или меньшей
длины, чем те, что указаны на диаграмме, необходимо связаться с заводом-изготовителем, чтобы установить возможность монтажа
горелки на таком котле. Чтобы правильно подобрать горелку к котлу, проверить, что требуемая мощность и давление в камере
сгорания попадают в диапазон работы. В противном случае необходимо проконсультироваться на Заводе-изготовителе для
пересмотра выбора горелки.
Для выбора длины сопла необходимо придерживаться инструкций завода-изготовителя котла. При отсутствии таковых нужно
ориентироваться на следующие рекомендации:
z
Трёхходовые котлы
(с первым поворотом газов в задней части котла): сопло должно входить в камеру сгорания не более, чем
на 100 мм.
z
Котлы с реверсивной топкой:
в этом случае сопло должно входить в камеру сгорания, хотя бы на 50-100 мм., относительно
плиты с трубным пучком.
Длина сопел не всегда соответствует данному требованию, поэтому, может возникнуть необходимость использовать распорную
деталь соответствующей длины с тем, чтобы отодвинуть горелку назад до получения вышеуказанных размеров, или же
сконструировать соответствующее для применения сопло (связаться с из
готовителем).
Рис. 8
Описание
a) Мощность, кВт
b) Длина топки, м
c) Удельная тепловая нагрузка топки, МВ/м
3
d) Диаметр камеры сгорания, м
Рис. 8 - Тепловая нагрузка, диаметр и длина испытываемой топки, в зависимости
от топочной мощности в кВт.
Описание
1 Горелка
2 Крепёжная гайка
3 Шайба
4 Прокладка
5 Шпилька
6 Трубка для чистки глазка
7 Сопло
