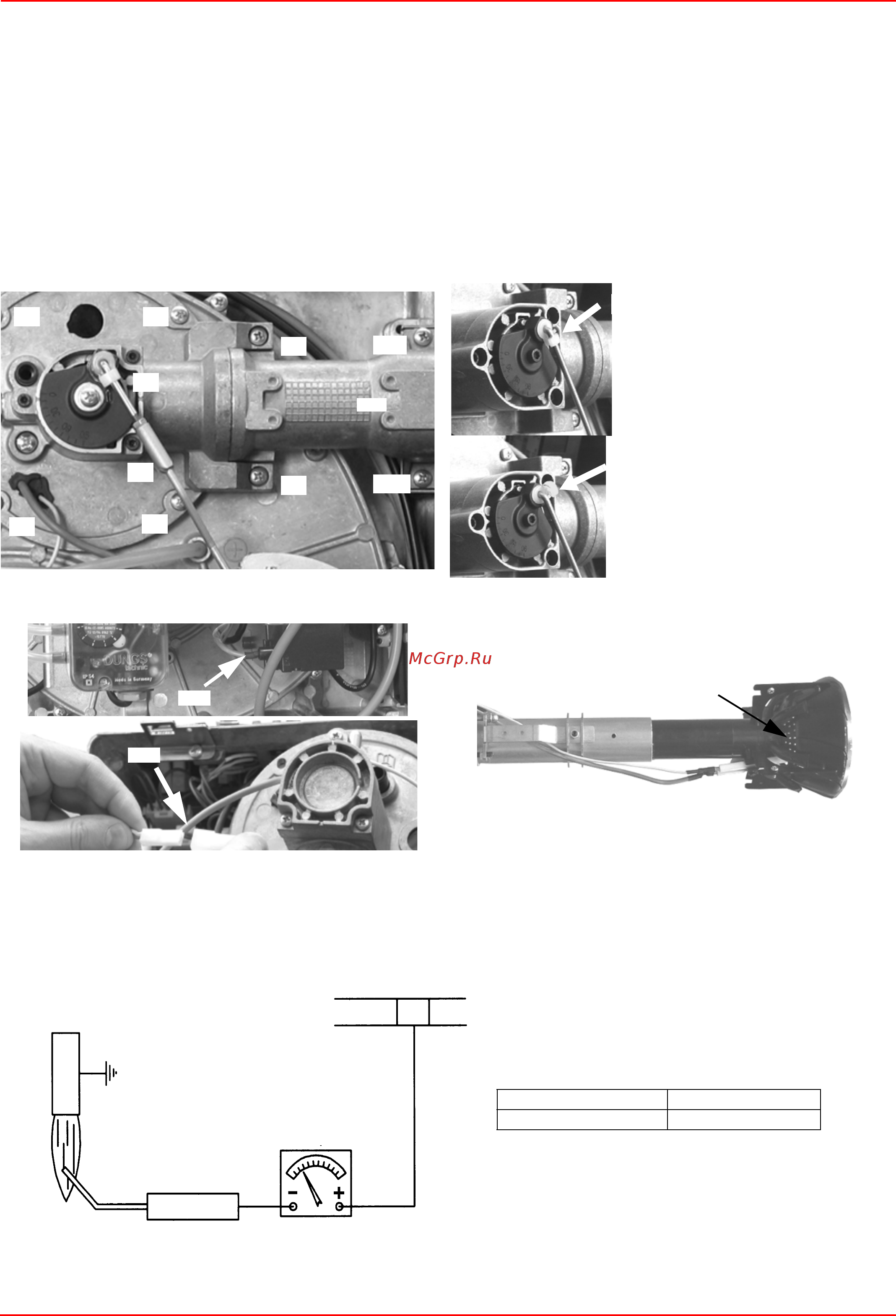

Снятие и чистка головки сгорания

1 Разблокировать с помощью пластмассового фиксатора G, болт Т (Рис. 60 - Рис. 61) регулирования дроссельного газового

клапана и вынуть его из гнезда, вытянув наружу.

2 Снять винты V1, V2, V3, V4 и пару винтов S1 и S2 (Рис. 60).

3 Отсоединить кабель запального электрода СА от трансформатора (Рис. 62)

4 Отсоединить соединительный разъем CR от печатной платы (Рис. 62)

ВНИМАНИЕ: во время об

ратного монтажа, установить в отверстия винты V1, V2, V3, V4 не закрепляя; установить на

место и затянуть винты S1и S2 и только затем затянуть винты V1, V2, V3, V4.

Для того, чтобы вынуть головку сгорания - потянуть ее на себя. После ее снятия проверить все отверстия, по которым

проходит газ и воздух (Рис. 63) на отсутствие загрязнений. Почистить головку сгора

ния струей сжатого воздуха или, в случае

отложений, металлической щеткой.

Контроль тока ионизации

В случае блокировки горелки, необходимо провести следующие проверки. Чтобы измерить сигнал детектирования, следуйте

схеме на Рис. 64. Если сигнал ниже указанного значения, проверьте положение контрольного электрода, электрические

контакты и, при необходимости, замените контрольный электрод.

Рис. 64

Рис. 60

Рис. 61

Рис. 62

Рис. 63

V1 V2

VT1

VT2

ЗАБЛОКИРОВАНО

РАЗБЛОКИРОВАНО

РАЗЪЕМ

ШКАЛА мкА DC

контрольных

электродов

Электронный блок Минимальный сигнал

Siemens LME21-22 3 µA
