C.I.B. UNIGAS - M039132ND
41
Сезонная остановка
Для того, чтобы отключить горелку на летний период, действовать следующим образом:
1 перевести главный выключатель в положение OFF (отключено)
2 отсоединить линию электрического питания
3 перекрыть кран подачи топлива на распределительной линии
Утилизация горелки
В случае утилизации горелки - выполнить процедуры, предусмотренные действующими нормативами по утилизации
материалов.

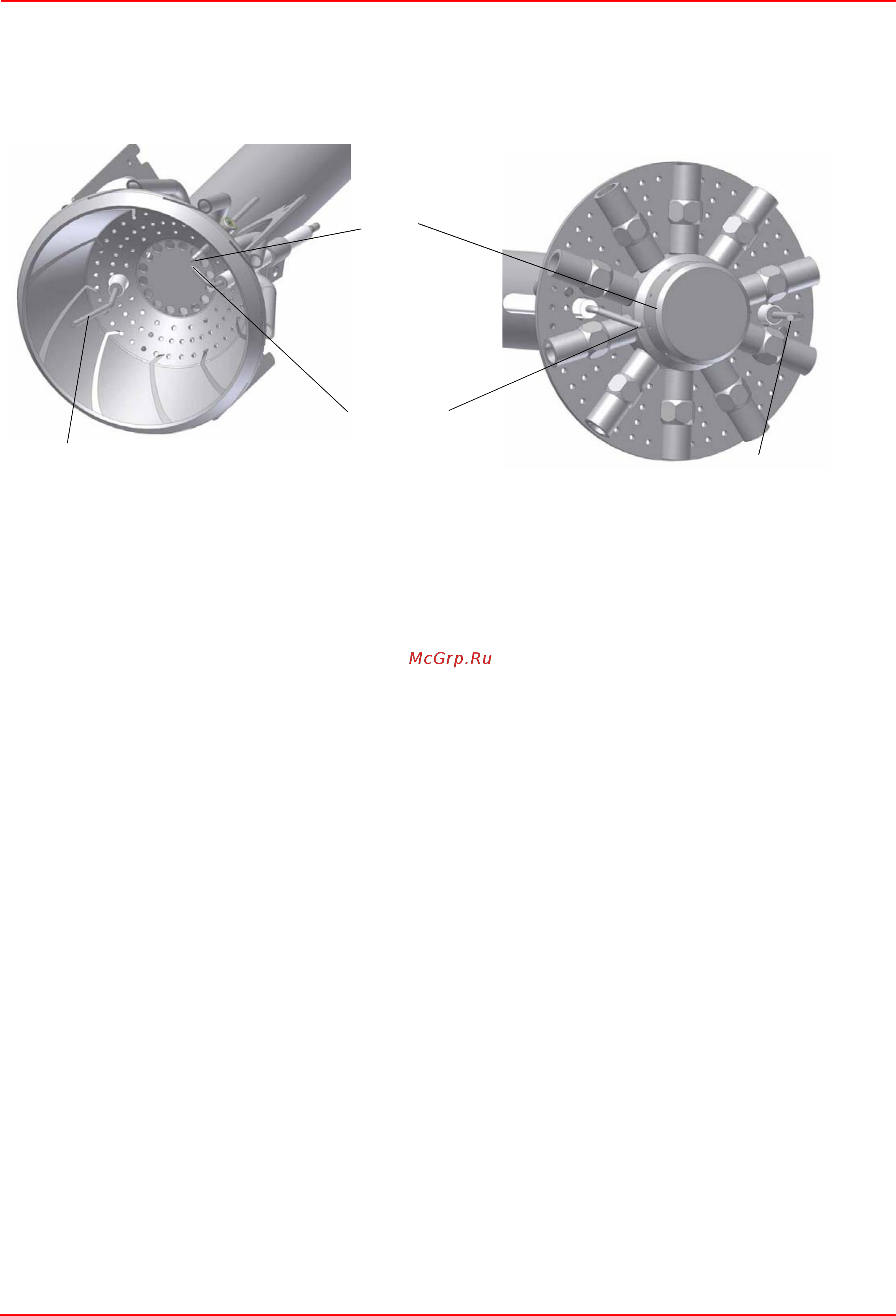

Регулирование положения электродов
ВНИМАНИЕ: чтобы не подвергать риску работу горелки, избегать контакта запальных и контрольных электродов с
металлическими частями горелки (голова сгорания, сопло и т.д.). Проверять положение электродов каждый раз после
выполнения каких-либо работ на голове сгорания. Убедиться, что ра
сстояние между запальным электродом и массой
составляет 4 - 5 мм. (см. Рис. 65)
Рис. 65
контрольных
электродов
запальных электродов
З
ЗАЗЕМЛЕНИЯ
контрольных
электродов
