C.I.B. UNIGAS - M039119NE
15
ПОДСОЕДИНЕНИЕ ГАЗОВЫХ РАМП
На нижеследующих схемах указаны компоненты газовой рампы, включенные в поставку, а также компоненты, которые должны
устанавливаться монтажником. Приведенные схемы соответствуют действующим нормативам.
Oбозначения
1 Горелка
2 Дроссельный клапан
3
Блок контроля герметичности (опция)
4 Реле максимального давления газа (опция*)
5 Реле минимального давления газа
6 Газовый фильтр
7 Антивибрационная муфта
8 Ручной отсечной кран
9 Группа клапанов MB-DLE
*Примечание: реле максимального давления может устанавливаться или перед газовыми клапанами или перед дроссельным
клапаном (см. схему - элемент 4).
Для того, чтобы смонтировать газовую рампу, действовать следующим образом:
1) при резьбовых соединениях: использовать соответствующую оснастку, по
дходящ
ую для применяемого типа газа,
2) закрепить все компоненты винтами, следуя данным схемам и соблюдая нужное направление при монтаже каждого
элемента.
ПРИМЕЧАНИЕ:
Антивибрационная муфта, ручной отсечной газовый кран и прокладки - не входят в стандартную поставку.
Ниже приводятся процедуры монтажа клапанных групп, используемых на разных рампах.
MULTIBLOC МУЛЬТИБЛОК DUNGS MB-DLE 405..412
Монтаж
1.Установить фланец на трубопроводе: использовать соответствующую применяемому газу оснастку
2. установить устройство MB-DLE и уделить особое внимание прокладкам O-Ring;
3. Затянуть винты А, B, C и D (Рис. 9 - Рис. 10), (Рис. 12), соблюдая дистанции монтажа (Рис. 12);
4. После монтажа проверить проверить герметичность и работу.
5. Демонтаж проводится в об
ратном порядке.
ПРИМЕЧАНИЕ: ПЕРЕД ВЫПОЛНЕНИЕМ ПОДСОЕДИНЕНИЙ К РАСПРЕДЕЛИТЕЛЬНОЙ ГАЗОВОЙ СЕТИ
УБЕДИТЬСЯ В ТОМ, ЧТО РУЧНЫЕ КРАНЫ ОТСЕЧЕНИЯ ГАЗА ЗАКРЫТЫ. ПРОЧИТАЙТЕ ВНИМАТЕЛЬНО ГЛАВУ
“ПРЕДУПРЕЖДЕНИЯ” ДАННЫХ ИНСТРУКЦИЙ.

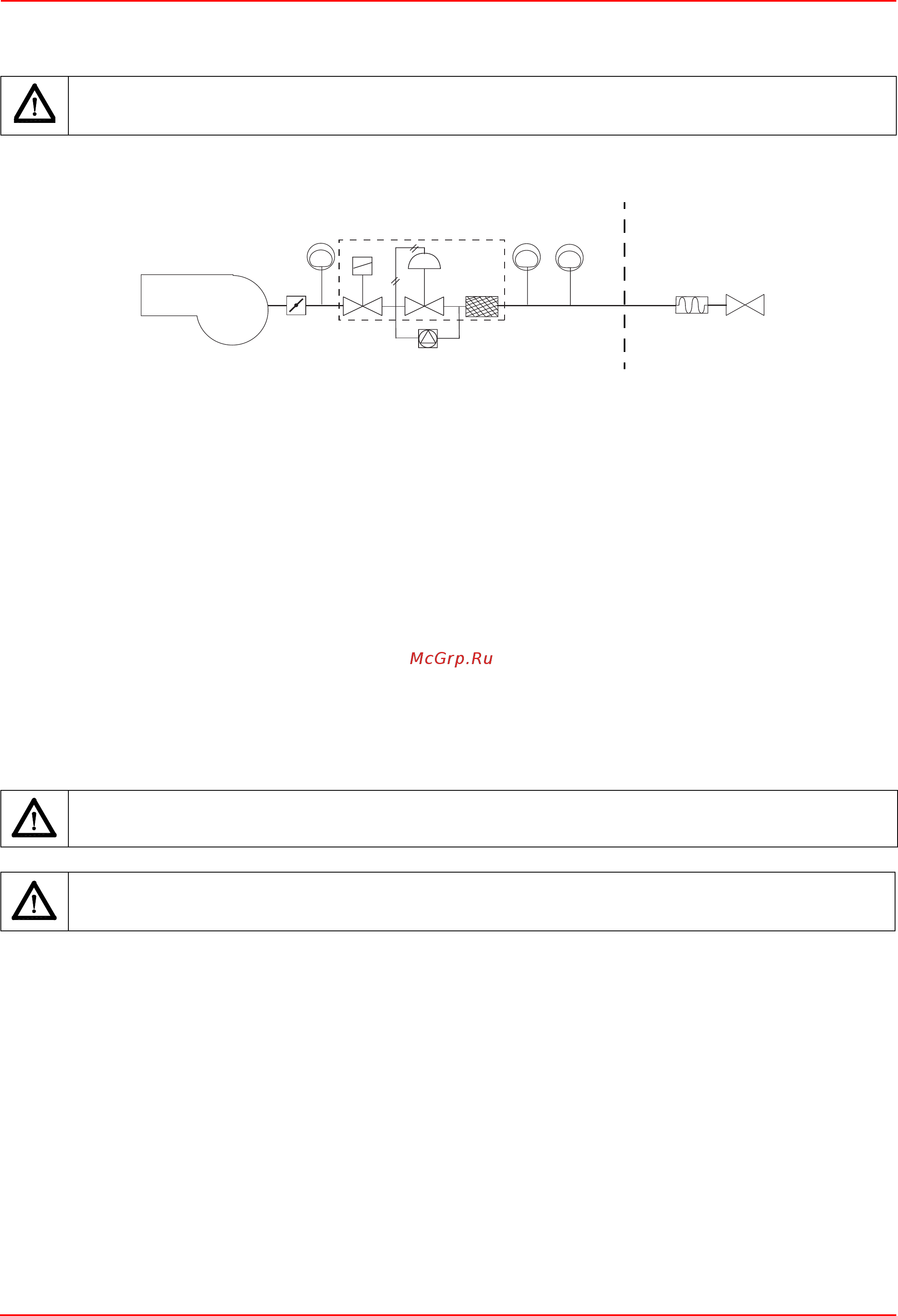

Газовая рампа с группой клапанов MB-DLE (2 клапана + газовый фильтр + стабилизатор давления) + блок контроля
герметичности VPS504
ВНИМАНИЕ: после монтажа газовой рампы согласно схеме, необходимо провести тестирование на герметичность
газового контура, согласно требов
аний действующих нормативов.
Внимание: рекомендуется устанавливать фильтр и газовые клапаны таким образом, чтобы во время
техобслуживания и чистки фильтров (как тех, которые не входят в клапанную группу, так и тех, которые находятся
внутри клапанной группы) посторонние материалы не попали внутрь клапанов (см. главу "Техобслуживание").
1
2
3
4
5
78
9
4
ЗАВОД-ИЗГОТОВИТЕЛЬ МОНТАЖНИК
