C.I.B. UNIGAS - M039119NE
21
Кpивые давления в голове сгоpания в зависимости от pасхода газа
Кривые относятся к давлению в камере сгорания, равному 0 мбар!
Кривые давления газа в голове сгорания горелки, в зависимости от расхода газа, действительны только в том случае, если
горелка правильно отрегулирована (процентное содержание остаточного О2 в уходящих газах - как в таблице "Рекомендуемые
параметры выбросов", а СО - в пределах нормы). На этой фазе голова сгорания, дроссельны
й клапан и сервопривод

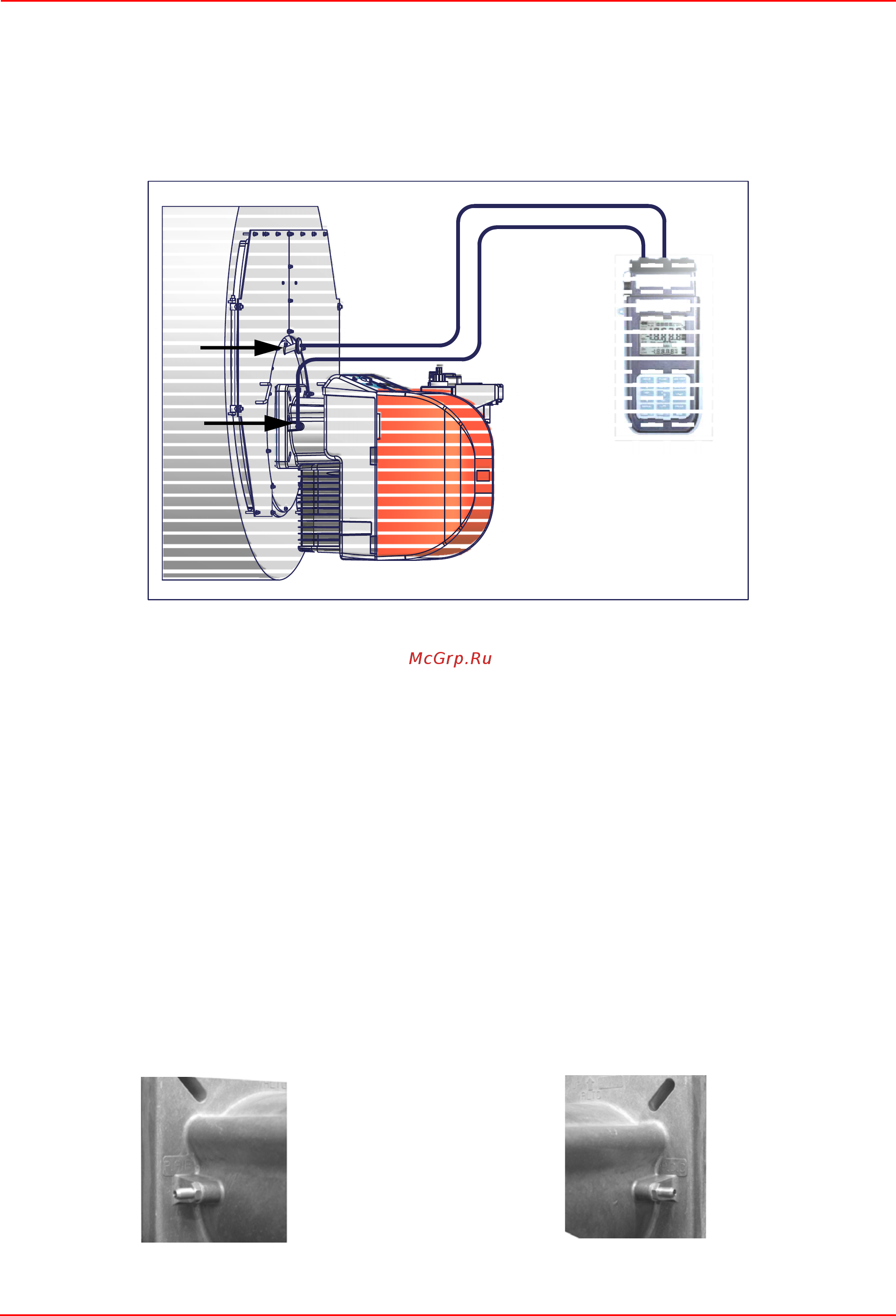

находятся в максимально открытом положении. Смотрите Рис. 24, на котором изображено, как правильно измерить давление
газа, принимая во внимание значения давления в камере сгорания, снятые с манометра или пользуясь техническими
характеристиками котла/утилизатора.
Рис. 24
Описание
1 Генератор
2 Штуцер для отбора давления в камере сгорания
3 Штуцер для отбора давления газа на дроссельн
ом клапане
4 Манометр дифференциальный
Замер давления на голове сгорания
Подсоединить соответствующие датчики на входы манометра: один на штуцер для отбора давления котла (Рис. 24-2), чтобы
снять значение давления в камере сгорания и другой на штуцер отбора давления газа на дроссельном клапане горелки. (Рис.
24-2), чтобы снять значение давления газа на голове сгорания.
На основании дифференциального давления, снятого таким образом, можно вычи
слить значени
е максимального расхода
газа, используя при этом графики кривых соотношения “давление-расход” в голове сгорания, которые Вы найдете в
следующем параграфе. Имея значение давления газа в голове сгорания (указывается на ординате), можно определить
значение расхода в топке в кВт или Стм3/час ( указывается на абсциссе).
ПРИМЕЧАНИЕ: КРИВЫЕ “ДАВЛЕНИЕ – РАСХОА ГАЗА” ОРИЕНТИРОВОЧНЫ; ДЛЯ ПРАВИЛЬНОЙ РЕГУЛ
ИРОВКИ
РАСХОДА ГАЗА ОБРАТИТЕСЬ К ПОКАЗАНИЯМ СЧЁТЧИКА.
Соединительные штуцеры для измерения давления
Для того, чтобы замерить давление в камере сгорания горелок этой серии, был предусмотрен штуцер отбора давления перед
соплом горелки.
Штуцер для замера давления воздуха вентилятора Штуцер для замера давления в камере сгорания
2
4
3
1
