CIB Unigas TP520A [25/48] Регулирование воздуха горения и газового топлива

C.I.B. UNIGAS - M039177NC

РЕГУЛИРОВАНИЕ ВОЗДУХА ГОРЕНИЯ И ГАЗОВОГО ТОПЛИВА

Газовый фильтр (Рис. 22-1)

Газовые фильтры удерживают частички пыли, поступаемые вместе с газом, и защищают от быстрого загрязнения такие

компоненты, как горелки, счетчики, регуляторы. Фильтр обычно располагается перед всеми регулирующими и отсечными

органами.

Сервопривод (Рис. 22-7)

Сервопривод, которым комплектуется горелка, может быть двух типов: сервопривод Berger STM30../Siemens SQM40.. (см.

стр.28); сервопривод Siemens SQL33... (см. стр.29).

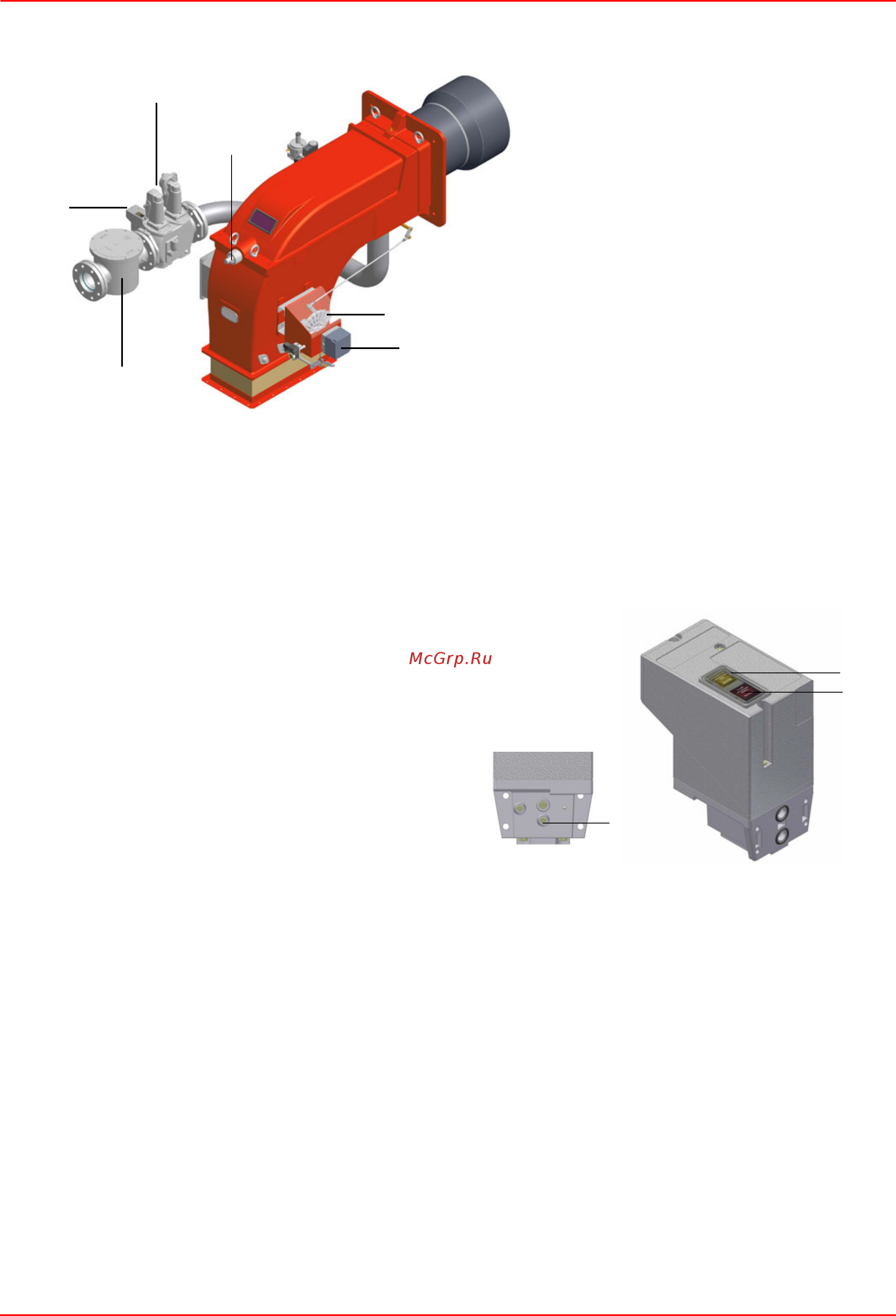

Рис. 22

Обозначения

1 Фильтр газа

2 Блок контроля герметичности клапанов

3 Группа газовых клапанов

4 Винт регулирования головы сгорания

5 Варьируемый сектор

6 Сервопривод

Блок контроля герметичности VPS504

Данный блок контролирует герметичность отсечных газовых

клапанов.

Проверка осуществляется, как только термостат котла подаёт

сигнал, разрешающий пуск горелки. При помощи внутреннего

мембранного насоса в испытательном контуре создаётся

давление на 20 мбар выше давления подачи газа.Для

проведения проверки подсоедините манометр к штуцеру для

отбора давления PA. Если проверка завершилась

положительно, через несколько секунд зажигается жёлтая

лампочка LC.

В п

ротивном случае загорается красная лампочка LB,

сигнализирующая состояние блокировки. Чтобы перезапустить

горелку, необходимо деблокировать блок управления нажатием

на эту кнопку.

Рис. 23
