C.I.B. UNIGAS - M039177NC
29
10 После регулировки расхода воздуха и газа при работе на максимальной мощности, перейти к регулировке промежуточных
мощностей по каждой точке варьируемого сектора SV, дойдя до точки минимальной мощности.
11 Для того, чтобы отрегулировать по точкам варьируемый сектор, перевести микровыключатель малого пламени (кулачок
III) слегка ниже значения максимальной мощности (90°).
12 Установить термостат ТАВ на минимальную мощность с тем, чтоб
ы сервопр
ивод сработал на закрытие;
13 Смещать кулачок III в сторону минимальной мощности, с тем, чтобы сервопривод начал закрываться, до тех пор, пока два
подшипничка не совместятся с регулировочным винтом, относящимся к самой низкой точке: закручивать винт V для
увеличения расхода, откручивать - для уменьшения.
14 Вновь сместить кулачок III в сторону минимальной мощнос
ти, пов
торить все до следующего винта и повторять эти
операции, описанные в предыдущем пункте, до тех пор, пока не получите желаемое значение минимальной мощности
горелки (малое пламя).
15 .Если возникнет необходимость изменения мощности горелки в режиме малого пламени, воздействовать на кулачок III
сервопривода. Положение кулачка в режиме малого пламени никогда не должно совпадать с по
лож
ением кулачка при
розжиге горелки, и по этой причине кулачок должен быть настроен на 20°-30° больше значения кулачка при розжиге (
кулачок II).
16 Теперь можно перейти к регулировке реле давления (см. следующий параграф).
Регулировка с помощью сервопривода SIEMENS SQL33..
1 запустить горелку, установив на ON главный выключательгорелки: в случае блокировки нажать кнопку RESET,
находящуюся на панели электрощита горелки (См. рисунок);
2 проверить направление вращения двигателя вентилятора (см.на стр 23).
3 запустить горелку с помощью ряда термостатов; подождать пока завершится фаза предварительной продувки и
запустится горелка;
4 горелка включится, когда сервопривод будет находиться в по
ложении розжига: устан
овить ее в режим ручной работы с
помощью переключателя MAN/АUTO (считать значение положения розжига на указателе ID1 воздушной заслонки).
5 отсоединить термостат ТАВ, вынув для этого провод с клеммы 6 или выбрав режим MAN на регуляторе мощности RWF40,
или же 0 на селекторном переключателе CMF (имеющиеся только на модулирующих горелках);
6 установить сервопривод на MAN с помо
щью пе
реключателя (см. следующие фото);
7 установить вручную варьируемый сектор SV в положение большого пламени, проверяя постоянно содержание уходящих
газов, и заблокировать его на желаемом положении, установив сервопривод в положение автоматической работы AUTO
(с помощью соответствующего переключателя - см. фото).
8 перейти к регулировкам по воздуху и газу: все время сверяться с анализами уходя
щих газов, во избежание
горения с
недостатком воздуха, необходимо увеличивать подачу воздуха, в зависимости от изменения расхода газа, выполненного
согласно нижеуказанной процедуре;
9 Отрегулировать расход газа в режиме большого пламени на значения требуемые котлом/потребителем, воздействуя
на стабилизатор давления, встроенный в клапанную группу:
- клапаны Siemens VGD: для увеличения или уменьшения давления, а с
ледовательно расхода газа, воздействовать с
помощью отвертки на регулировочный винт VR, после снятия крышки Т; при закручивании расход увеличивается, при
раскручивании - уменьшается (см. рисунок).
- клапаны Dungs MBC...SE: для увеличения или уменьшения давления, а следовательно расхода газа, воздействовать
на соответствующий регулятор давления (см.рисунок).

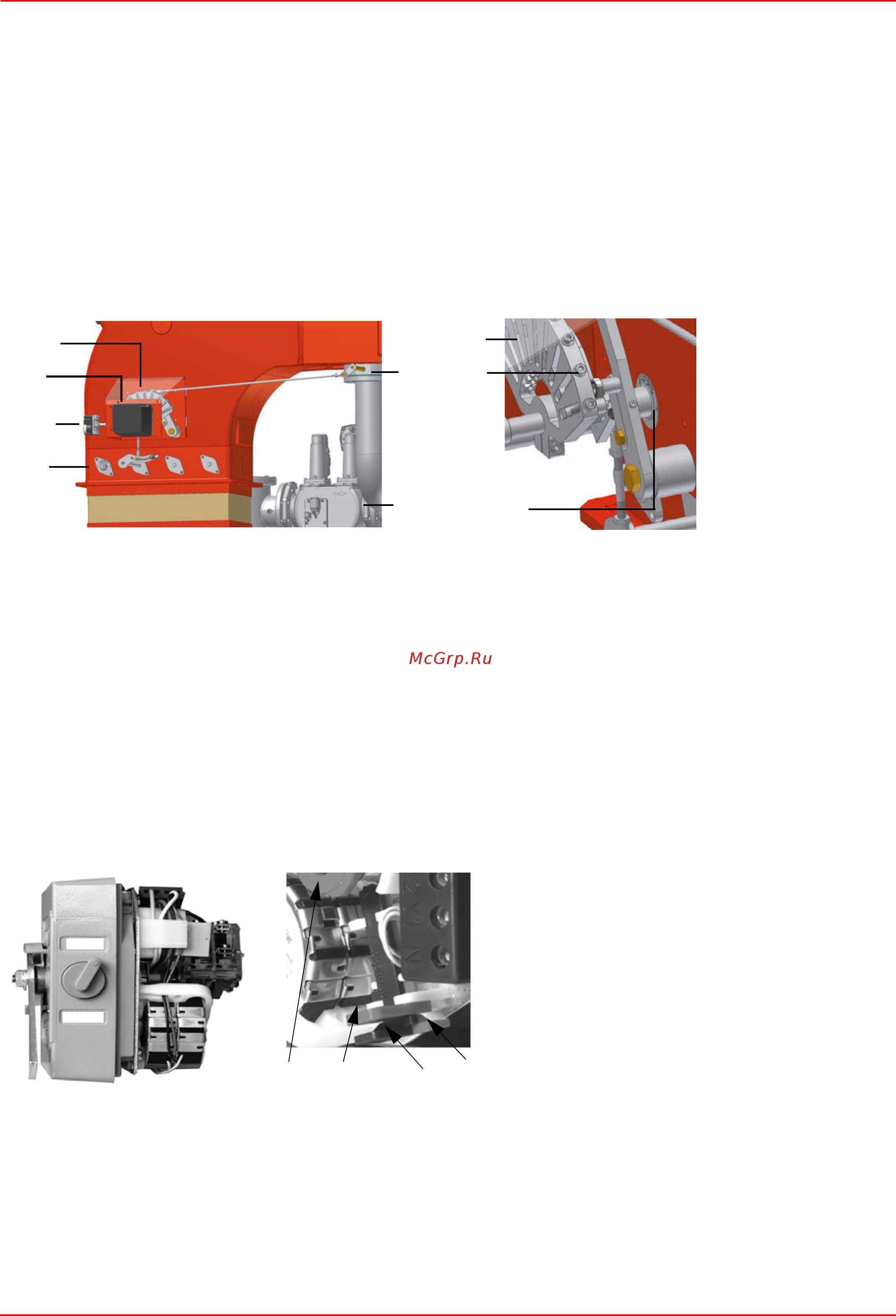

Обозначения
GV Группа газовых
клапанов
ID1 Индикатор воздушной
заслонкиГруппа газовых
клапанов
ID2 Индикатор
PA Реле давления воздуха
SC Сервопривод
SV Варьируемый сектор
V Винт
VF Дроссельный клапан
Описание кулачков сервопривода SQL33..
A = Рычажок (красный) блокировки кулачка большого
пламени
S = Рычажок (зеленый) блокировки кулачка
“выжидание и розжиг”
BF = Кулачок малого пламени
F = Пластмассовый зажим
ID1
VF
PA
SC
SV
GV
ID2
V
SV
MAN
AUT
BF F
A
S
