C.I.B. UNIGAS - M039177NC
30
10 Для того, чтобы отрегулировать расход воздуха в режиме большого пламени, расслабить гайку RA и вращать винт VRA до
тех пор, пока не получите желаемый расход воздуха: при смещении болта TR по направлению к оси заслонки - заслонка
открывается и расход воздуха увеличивается, смещая его от заслонки - заслонка закрывается и расход уменьшается.
ВНИМАНИЕ! По завершении операций у
бедитесь, что не забыли затянуть блокировочную гайку RA. Не меняйте
положения болтов воздушной заслонки.
11 После регулировки расхода воздуха и газа на максимальной мощности, приступить к регулировке всех точек
варьируемого сектора SV, вплоть до точки минимальной мощности, для этого смещая постепенно варьируемый сектор и
регулируя каждый винт V, до тех пор пока Вы не настроите
профиль стальной пластинки, действуя так, как описано в
последующих пунктах.
12 для того, чтобы изменить положение сектора SV, установить сервопривод на режим MAN, повернуть сектор и вновь
установить сервопривод в режим AUTO, для того, чтобы заблокировать сектор;
13 воздействовать на винт V, соответствующий двум подшипникам напротив на варьируемом секторе;
14 для того, чтобы от
регулировать следующий винт,
установить опять сервопривод на режим MAN, повернуть сектор и вновь
установить сервопривод в режим AUTO, для того, чтобы заблокировать сектор в соответствии со следующим винтом;
отрегулировать его и действовать дальше таким же образом, регулируя все винты для определения профиля стальной
пластинки, в зависимости от значений анализов уходящих газов.
15 После определения всег
о проф
иля, вновь подключить термостат ТАВ, подсоединив для этого провод к клемме 6 или,
установив модулятор RWF40 на режим AUTO или селекторный переключатель CMF на положение 3 (только на
модулирующих горелках).
16
Отключить и вновь включить горелку.
17 По завершении фазы предварительной продувки, вывести горелку в режим большого пламени с помощью термостата
ТАВ и проверить анализы уходящих газов;
18 затем, вывести горелку в режим малого пламени, при необходимости, отрегулировать величину (мощность) малого
пламени, вставив отвертку в паз F кулачка ВF, чтобы сдвинуть его;
19 Положение кулачка в режиме малого пламени никогда не должно со
впадать с положением кулачка при розжиге горелки и
по этой причине кулачок BF должен быть настроен на 20°-30° больше значения положения розжига (см. положение
индикатора D1 на следующих рисунках.
20 Теперь можно перейти к регулировке реле давления (см. следующий параграф).

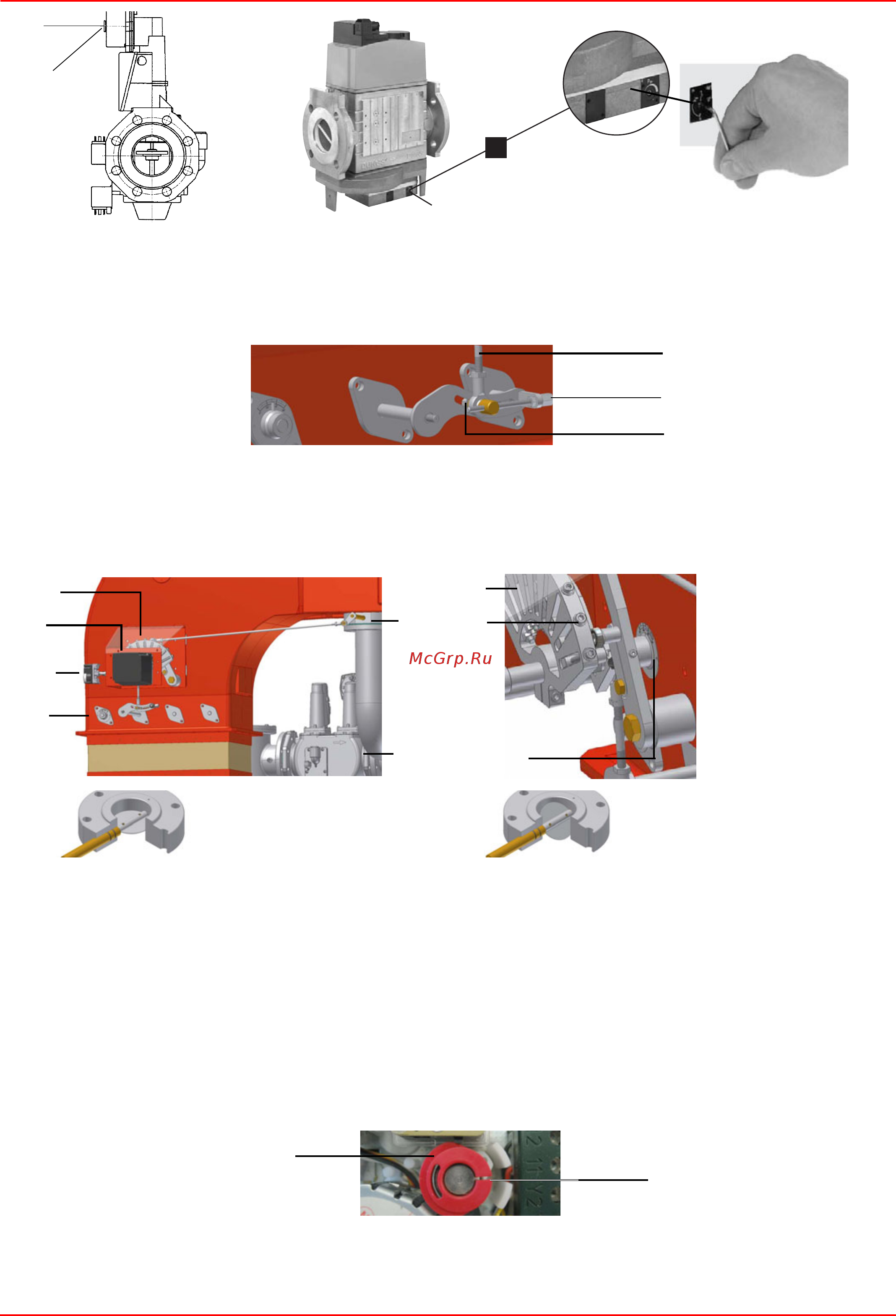

Обозначения
GV Группа газовых
клапанов
ID1 Индикатор воздушной
заслонкиГруппа газовых
клапанов
ID2 Индикатор
PA Реле давления воздуха
SC Сервопривод
SV Варьируемый сектор
V Винт
VF Дроссельный клапан
VR
T
*OOFOTFDITLBOUTDIMàTTFM/P
"MMFOLFZOP
$MÏEFTJYQBOTNÉMFOP
$IJBWFFTB
H
POBMFDBWBOS
1
#S
Siemens VGD..
Dungs MBC..SE
VRA
RA
TR
ID1
VF
PA
SC
SV
GV
ID2
V
SV
Дроссельный клапан закрыт Дроссельный клапан открыт
BF
F
