CIB Unigas TP520A [35/48] Заменa контрольного электрода

C.I.B. UNIGAS - M039177NC

TP512A-515A-520A-525A

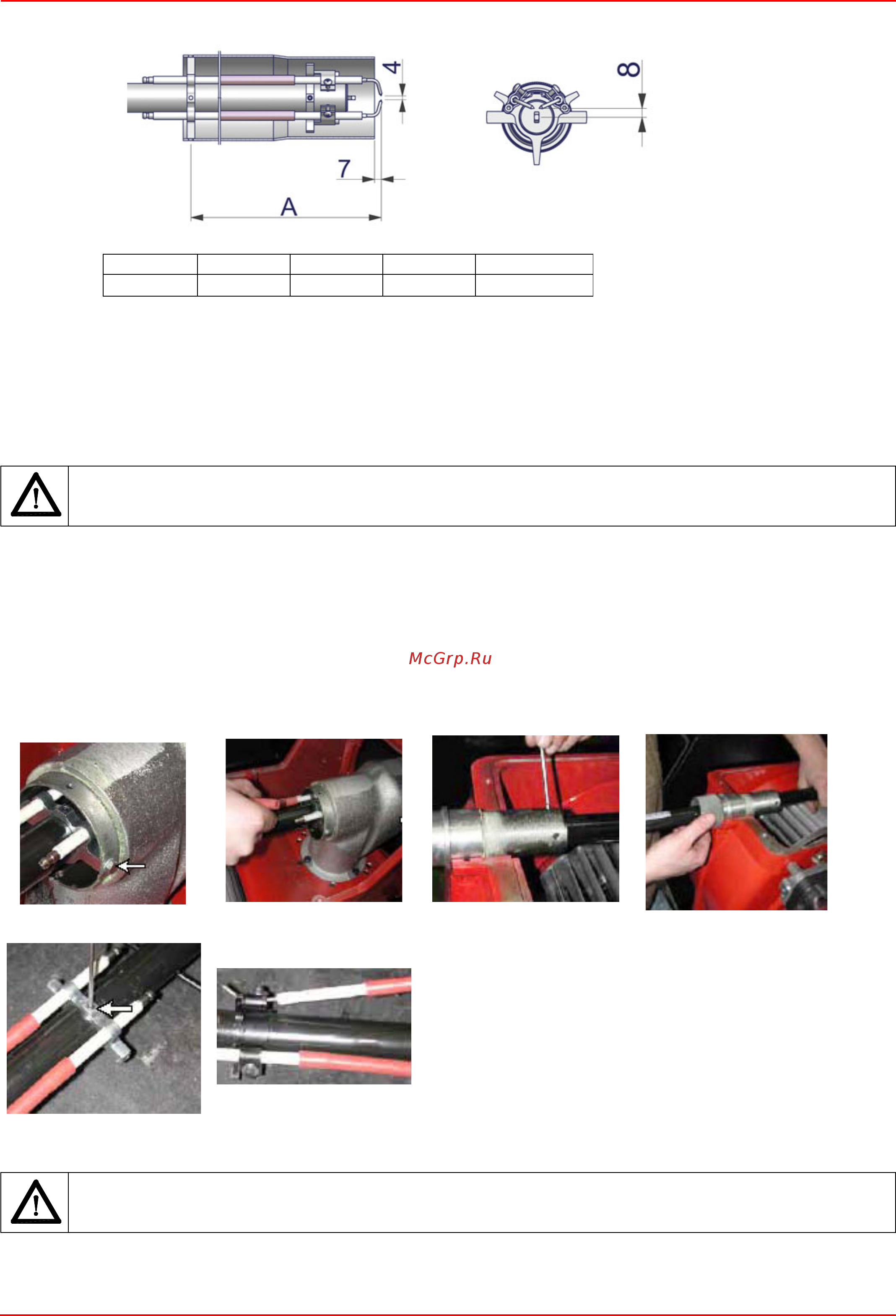

Рис. 29

Замена запальных электродов

Для замены электродов действовать следующим образом:

1). снять крышку;

2). открутить болты, которые крепят группу запальных электродов к голове сгорания (А);

3). отсоединить кабели от электродов (В);

4). расслабить блокировочные винты регулировочного кольца (С);

5). снять электродный узел с головы сгорания (D);

6). расслабить винт опоры блокировочной опоры запальных электродов (Е);

7). снять электроды и замен

ить их, соблюдая размеры, изображенные на рисунке (F-G).

Заменa контрольного электрода

Для того, чтобы заменить контрольный электрод, действовать следующим образом:

1 снять голову сгорания согласно описаний в параграфе “Снятие головы сгорания”

ВНИМАНИЕ: чтобы не подвергать риску работу горелки, избегать контакта запальных и контрольных электродов с

металлическими частями горелки (голова сгорания, сопло и т.д.). Проверять положение электродов каждый раз

после выполнения каких-либо работ на голов

е сгорания.

ВНИМАНИЕ: чтобы не подвергать риску работу горелки, избегать контакта запальных и контрольных электродов с

металлическими частями горелки (голова сгорания, сопло и т.д.). Проверять положение электродов каждый раз

после выполнения каких-либо работ на голове сгорания.

- TP512A TP515A TP520A TP525A

534

мм 519 мм 515 мм 515 мм
