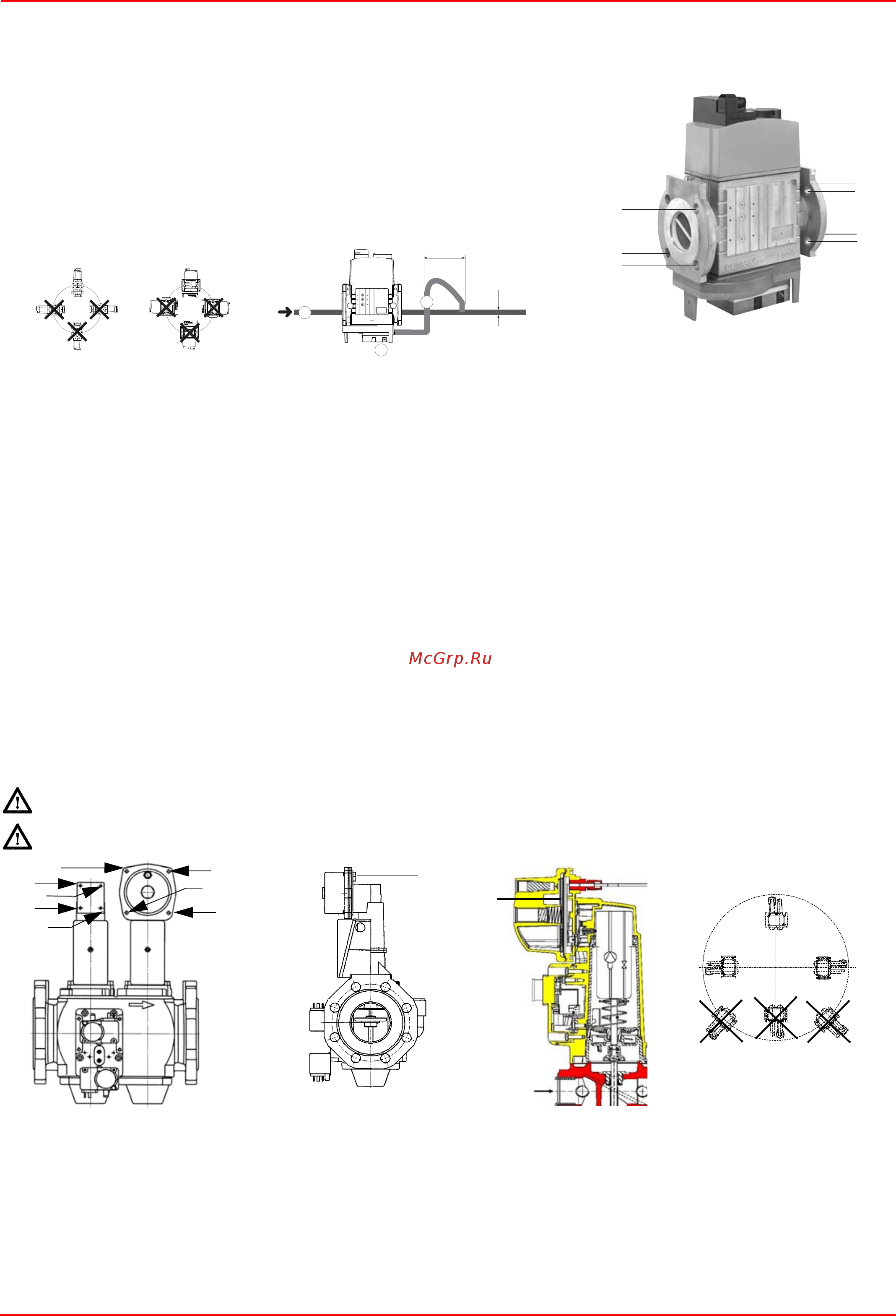

C.I.B. UNIGAS - M039115NE
16
МУЛЬТИБЛОК DUNGS MBC1900-3100-5000SE (Гpуппа клапанов с фланцами)
Газовые клапаныSiemens VGD20.. и VGD40.. - Вариант с SKP2.. (встроенным стабилизатором
давления)
Монтаж
z Для монтажа двойного газового клапана VGD..., требуются 2 фланца (для мод. VGD20..фланцы имеют резьбу);
z во избежание попадания посторонних тел в клапан, в первую очередь установить фланцы;
z на трубопроводе, почистить установленные компоненты и затем смонтировать клапан;
z направление потока газа должно следовать указанию стрелки, изображенной на корпусе клапана;
z убедиться в том, что болты на фланцах тщательно затянуты;
z проверить на герметичность подсоединения всех компонентов;
z убедиться, что О-образные прокладки правильно расположены между фланцами и клапаном (только для VGD20...)
z убедиться, что прокладки правильно расположены между фланцами (только для VGD40...)
z Подсоединить трубку для отбора давления газа (на рисунке ТР) к соответствующим соединительным деталям,
расположенным на газопроводе, после газовых клапанов: давление газа должно отбираться на расстоянии равном
примерно 5 номинальным диаметрам трубопровода.
z
Подсоедините трубку для отбора давления газа (TP на рисунке -
трубка поставляется раздельно с наружным диаметром 8 мм
) к
специальным соединениям газопровода после газовых клапанов.
z
Оставьте открытым отверстие для выбросов в атмосферу (SA на рисунке). Если установленная пружина не соответствует
требованиям регулировки, обратитесь в наши сервисные центры, чтобы вам отправили подходящую пружину.
ВНИМАНИЕ: диафрагма D исполнительного механизма SKP2 должна находиться в вертикальном положении (Рис. 11).
ВНИМАНИЕ: снятие 4 винтов BS ведёт к выходу из строя регулятора!
Монтаж
1. Вставить винты А
2. Установить прокладки
3. Вставить винты В
4. Затянуть винты А + В
5. Обратить внимание на правильное расположение прокладки!
6. После монтажа проверить герметичность и работу.
7. Демонтаж производить в обратном порядке.
Рис. 8
Рис. 9
Рис. 10 Рис. 11
ПОЗ
ИЦИИ ПРИ МОНТАЖЕ SIE-
MENS VGD..
Рис. 12
ПОЗИЦИИ ПРИ МОНТАЖЕ ОПЦИЯ
10 = Импульсная трубка
njo/!6!y!EO
EO
2
22
21
"
#
#
"
#
#
"
"
BS
BS
SKP1. SKP2.
BS
BS
SA
TP
D
7631z05/0101
