C.I.B. UNIGAS - M039115NE
19

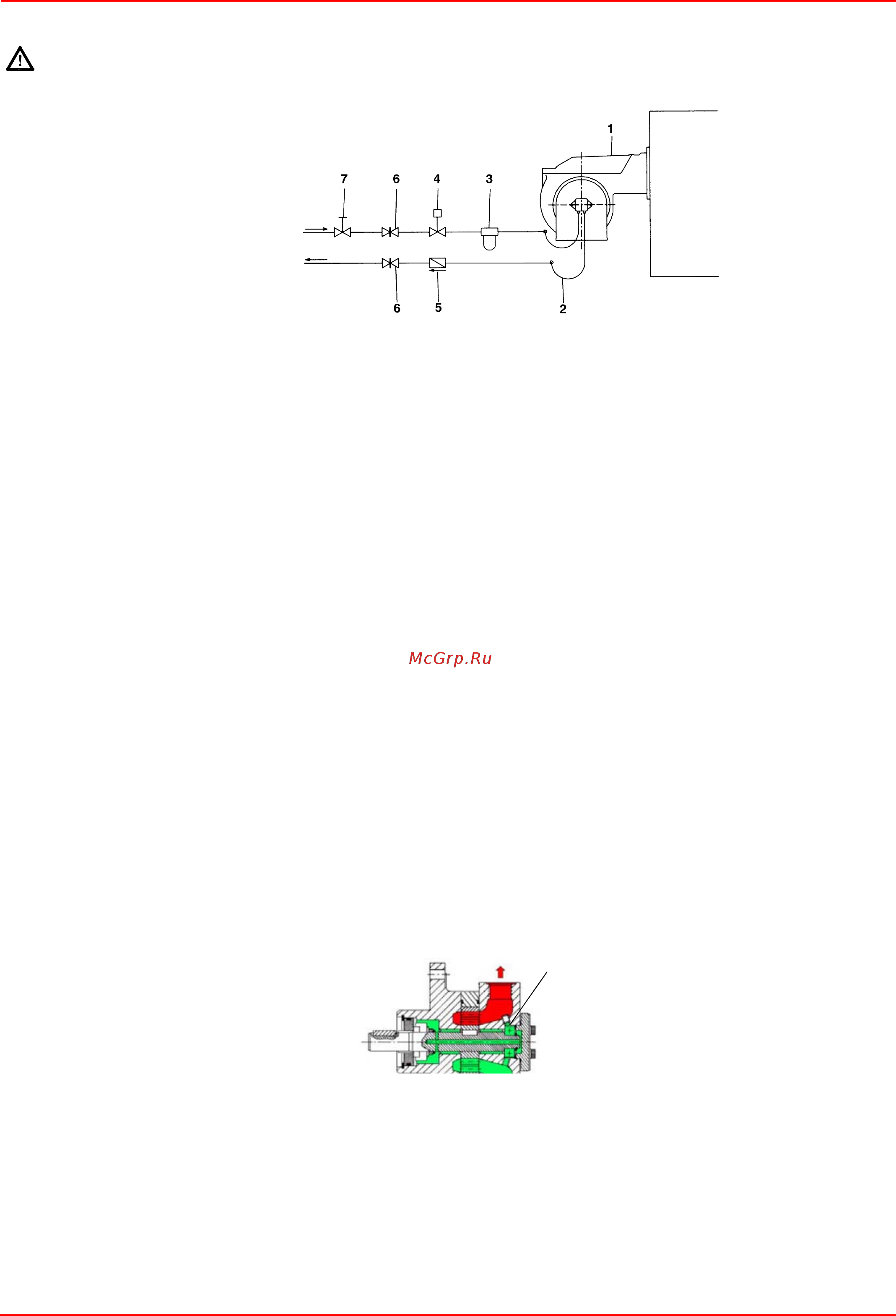

Схема монтажа трубопроводов дизельного топлива
ВНИМАНИЕ: ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ПРЕДУПРЕЖДЕНИЯ В НАЧАЛЕ ИНСТРУКЦИЙ.
Используемые насосы могут устанавливаться как в однотрубных системах, так и в двутрубных.
ОДНОТРУБНАЯ СИСТЕМА : используется одна труба, которая отходит с некоторого расстояния от дна емкости и достигает
входа на насос. От насоса, жидкое топливо под давлением подается на форсунку: одна часть выходит с форсунки, а остаток
топлива возвращается на насос. При этой системе, если присутствует винт байпаса, его необходимо снять, а опционное
отверстие для обратного хода топлива на корпусе насоса, должно быть закрыто глухой заглушкой.
ДВУТРУБНАЯ СИСТЕМА: используется одна труба, которая соединяет емкость со штуцером на входе насоса, как в
однотрубной системе, и еще одна труба, которая от штуцера обра
тного хода топлива насоса подсоединяется, в свою очередь,
к емкости. Весь излишек мазутного (дизельного) топлива возвращается, таким образом, в емкость: система, значит, может
считаться самосливной. Если присутствует внутренний байпас, то необходимо вставить винт в отверстие во избежание
прохождения воздуха и топлива через насос. Горелки выходят с завода-изготовителя подготовленными к двухтрубной
системе подачи топли
ва. Возможно трансформация для подачи топлива с помощью однотрубной системы (рекомедуемая при
гравитационной подаче), как это описано выше. Для перехода с однотрубной системы на двутрубную, необходимо вставить
винт байпаса, в соответствии с G (насос с вращением против часовой стрелки - если смотреть на ось).
ВНИМАНИЕ: Изменение направления вращения насоса п
риведет к изменению всех подк
лючений.
Сброс воздуха
В двутрубных установках сброс воздуха автоматический: он происходит через сливную выемку, выполненную на поршне.
В однотрубных установках необходимо расслабить один из штуцеров для забора давления на насосе, с тем, чтобы весь
воздух вышел из системы.
Пpавила использования топливных насосов
z Если используется однотрубная система, убедиться в том, что внутри отверстия обратного хода топлива отсутствует
байпасный винт. Наличие этого винта может мешать нормальной работе насоса и может явиться причиной его
повреждения.
Рис. 17 - Двухтрубная система
В комплекте поставки предусмотрены фильтр и топливные шланги, вся часть оборудования, которая должна
устанавливаться перед фильтром и за шлангом обратного хода топлива, до
лжна обеспечиваться потребителем. Для
подсоединения топливных шлангов прочитать соответствующий параграф.
Описание
1 Горелка
2 Гибкие шланги (в комплекте)
3 Топливный фильтр (в комплекте)
4 Автоматическое отсечное устройство (*)
5 Обратный клапан (*)
6 Затвор
7 Затвор быстрого закрытия (вне помещения, где находятся
топливный резервуар и котёл)
(*) Требуется в Италии, только в системах с
гравитационной, сифонной или
принудительной подачей. Ес
ли ус
тановленное
устройство является электроклапаном,
установите таймер для задержки его закрытия.
Прямое подсоединение устройства
автоматического отсечения топлива (4), без
таймера, может вывести насос из строя.
Suntec T
От топливного резервуара
К топливному резервуару
G
