C.I.B. UNIGAS - M039115NE
9

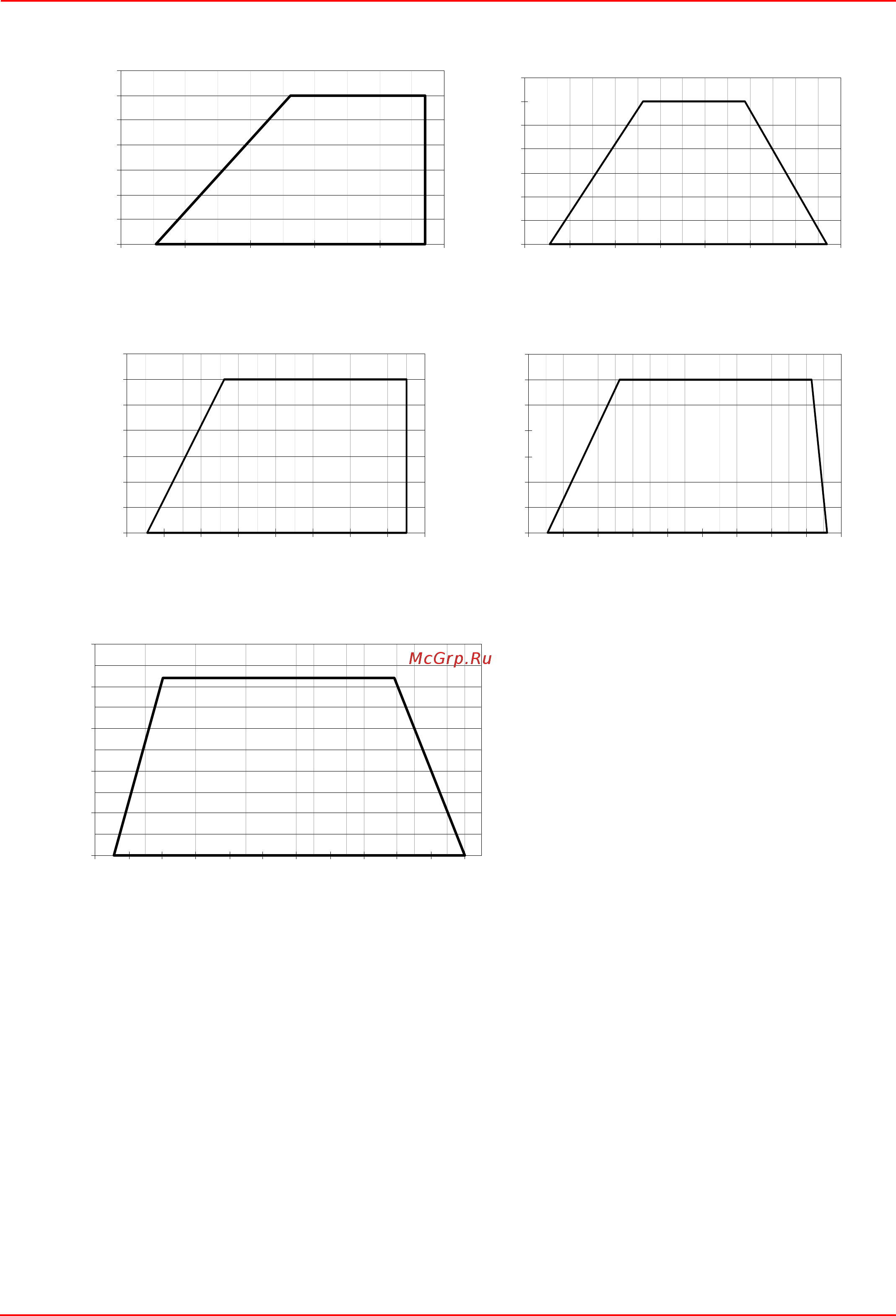

РабоЧие диапазоны
Чтобы получить мощность в ккал/ч, умножьте значение в кВт на 860.
Эти данные относятся к стандартным условиям: при атмосферном давлении в 1013 мбар и температуре окружающей среды в
15°C.
ПРЕДУПРЕЖДЕНИЕ: диапазон работы представляет собой диаграмму, которая отображает результаты, достигнутые на
заводе во время сертификации или лабораторных испытаний, но не представляет собой диапазон регулирования горе
лки.
Точка максимальной мощности на таком графике, обычно достигается при установке головы сгорания в положение "MAX" (см.
параграф "Регулирование головы сгорания"); а точка минимальной мощности, наоборот, при установке головы сгорания в
положение "MIN". Так как голова сгорания регулируется раз и навсегда во время первого розжига таким образом, чтобы найти
правильный компромисс между то
почной мощностью и характер
истиками теплогенератора, это вовсе не означает, что
действительная минимальная рабочая мощность будет соответствовать минимальной мощности, которая читается на
рабочем графике.
ПРОТИВОДАВЛЕНИЕ В
КАМЕРЕ СГОРАНИЯ, мбар
HR1025 2”
кВт
HR1025 DN65 - DN80 - DN100
кВт
ПРОТИВОДАВЛЕНИЕ В
КАМЕРЕ СГОРАНИЯ, мбар
HR1030 DN65
кВт
HR1030 DN80 - DN100
кВт
ПРОТИВОДАВЛЕНИЕ В
КАМЕРЕ СГОРАНИЯ, мбар
HP1040
кВт
0
5
10
15
20
25
30
35
2000 3000 4000 5000 6000 7000
0
5
10
15
20
25
30
35
2000 3000 4000 5000 6000 7000 8000 9000
0
5
10
15
20
25
30
35
2000 3000 4000 5000 6000 7000 8000 9000 10000
0
5
10
15
20
25
30
35
2000 3000 4000 5000 6000 7000 8000 9000 10000 11000
0
5
10
15
20
25
2000 3000 4000 5000 6000 7000 8000 9000 10000 11000 12000 13000
