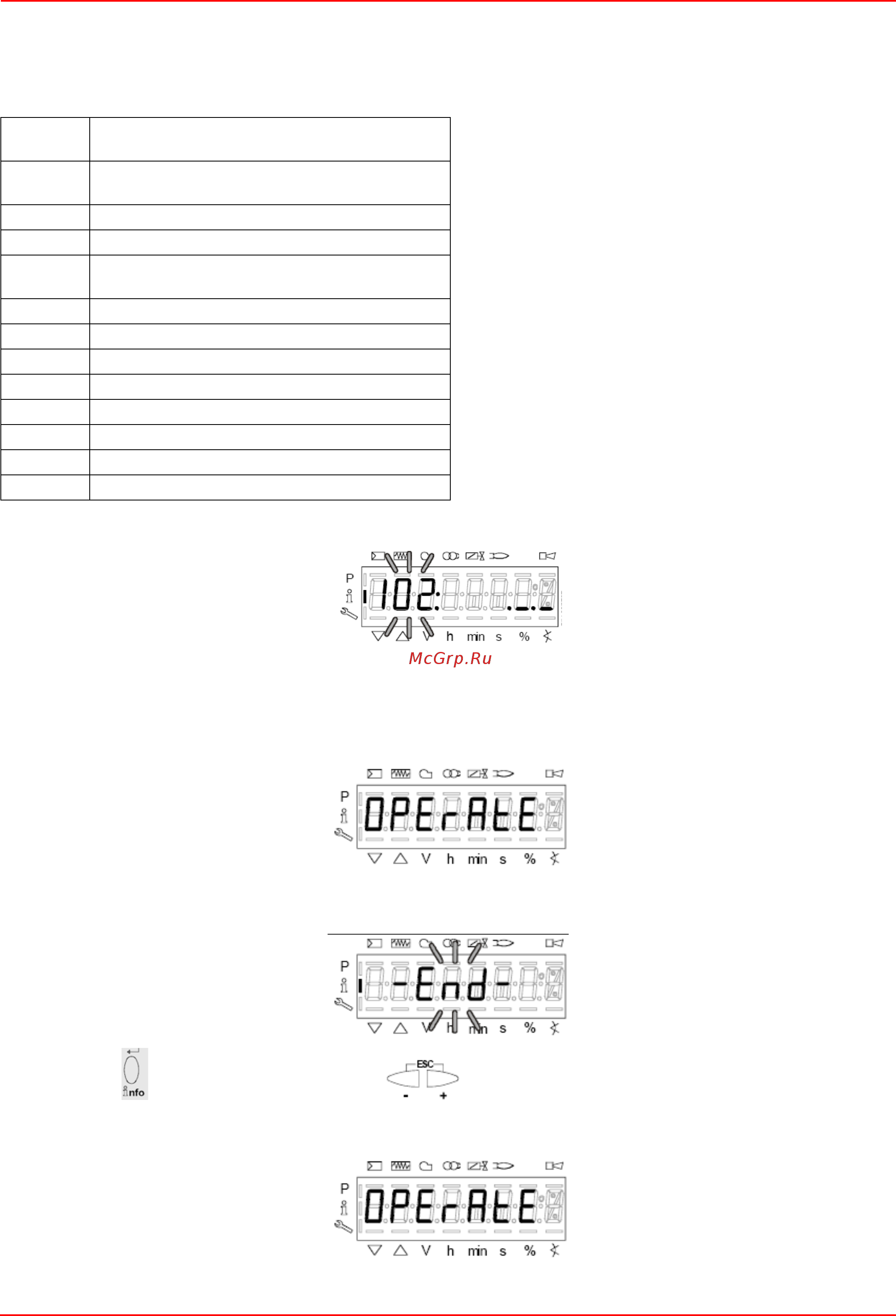

C.I.B. UNIGAS - M039252NA
27
- одновременно можно выйти из меню визуализации параметров и вернуться к номеру мигающего параметра.
Уровень Info визуально доступный для всех, отображает некоторые базовые параметры, а точнее:
5 выбрать параметр 102 , чтобы визуализировать дату обновления программного обеспечения
при этом визуализируется мигающий параметр и сбоку полоска с точками и линиями “._._._”
6 нажать кнопку InFo на 1-3 секунды: появится дата
7 нажимать на кнопку InFo более чем 3 секунды или нажать на ESC, чтобы вернуться к параметру “102”
8 нажимая + или - можно пролистать перечень параметров (см. таблицу сверху); или, нажимая ESC или InFo на несколько
секунд, появится надпись
9 После достижения последнего параметра (143), нажав еще раз кнопку + на дисплее появится мигающая надпись End.
10 Нажать InFo
на более чем три секунды или для того, чтобы выйти из модальности InFo и вернуться на
основной дисплей (Operate - работа).
Параметр
о
Описание
167
Объем топлива (м³, л, фут³, галл - (с
возможностью обнуливания)
162 Часы работы (с возможностью обнуливания
163 Часы работы горелки
164
Количество запусков горелки (с возможностью
сброса)
166 Общее количество пуско
113 Номер горелки (
например Заводской номер)
107 Версия программного обеспечения)
102 Дата программного обеспечения
103 Заводской номер горелки
104 Parameter set preassignment: Customer code
105 Parameter set preassignment: Version
143 Свободный
