Регулиpование pасхода жидко-топлива

1 После настройки горелки для работы на газе отключить горелку и выбрать работу на жидконом топливе (OIL) с помощью

селекторного переключателя СМ (имеющегося на контрольной панели горелки - Рис. 29).

2 при открытом электрощите, ввести в действие насос, воздействуя напрямую отверткой на соответствующий контактор СР

(см. рисунок): проверить направление вращения двигателя насоса и держать отвертку

в нажатом состоянии в течение

нескольких секунд, пока не заполнится контур жидконо топлива;

3 выпустить воздух со штуцера (М) манометра насоса (Рис. 21), расслабив слегка заглушку, но не снимая ее; затем

отпустить контактор;

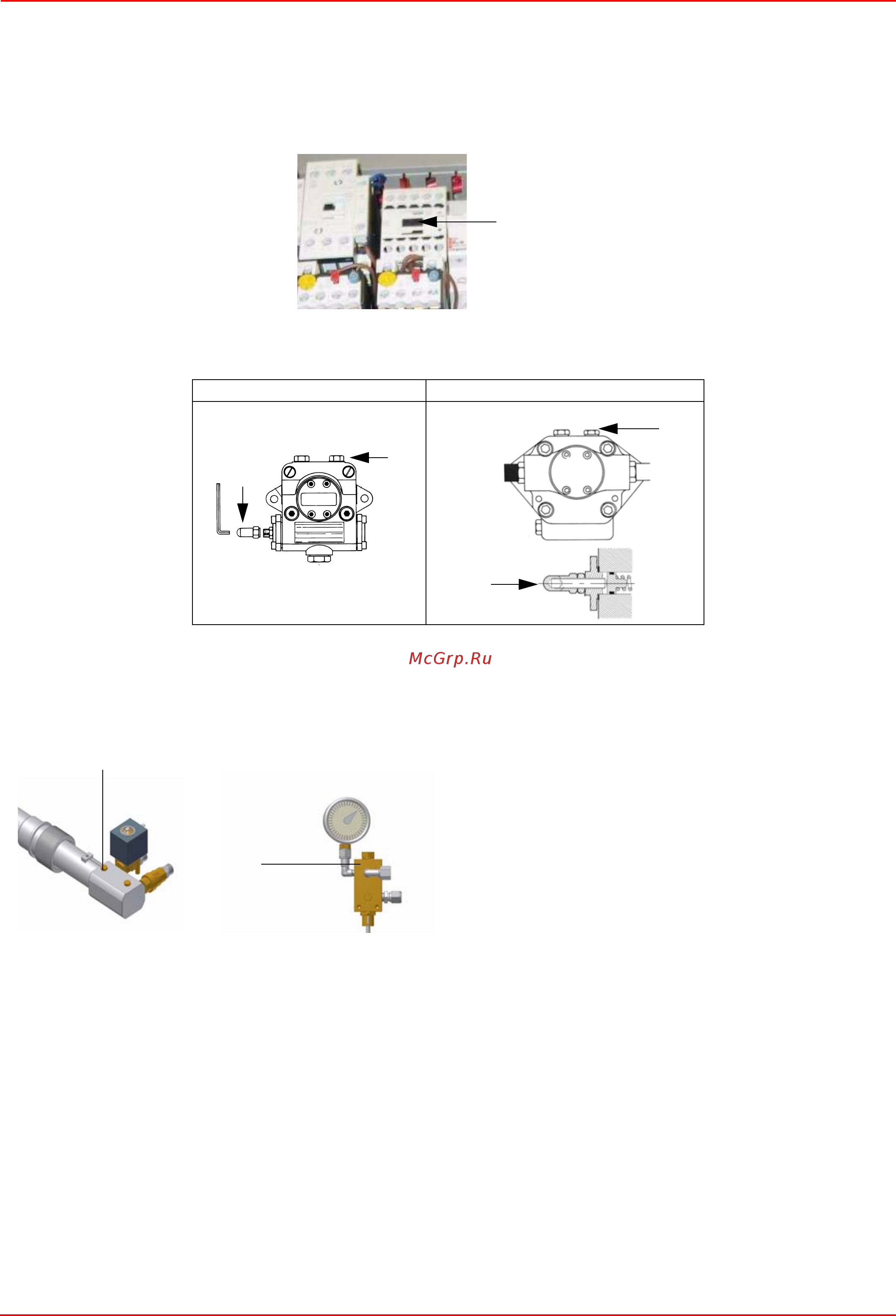

Рис. 21

4 Для создания кривых соотношения "топливо - воздух", обратиться к прилагаемым инструкциям на менеджер горения LMV.

Давление питания форсунки уже

отрегулировано заранее на заводе-изготовителе и не должно изменяться. Только в случае

необходимости, отрегулировать давление питания (см. соответствующий параграф) следующим образом: установить

манометр в положение, указанное на Рис. 22, воздействовать на регулировочный винт VR насоса (см. Рис. 21 и на стр 20) до

получения на форсунке давления в 25 бар (форсунки Fluidics - см. графики на Рис. 20).

5 Для

получения максимального расхода дизельного топлива регулировать давление (считывая значения на манометре

PG), не изменяя при этом, уже отрегулированный, во время настройки работы на газе, расход воздуха (см. предыдущий

параграф): все время проверяя параметры продуктов сгорания.

Отключить и вновь включить горелку. Если расход жидкого топлива требует дополнительной регулировки, повторить предыдущие

пункты настройки.

Suntec TA.. Suntec T..

Рис. 22

Рис. 23

Штуцер для манометра
