C.I.B. UNIGAS - M039252NA
40

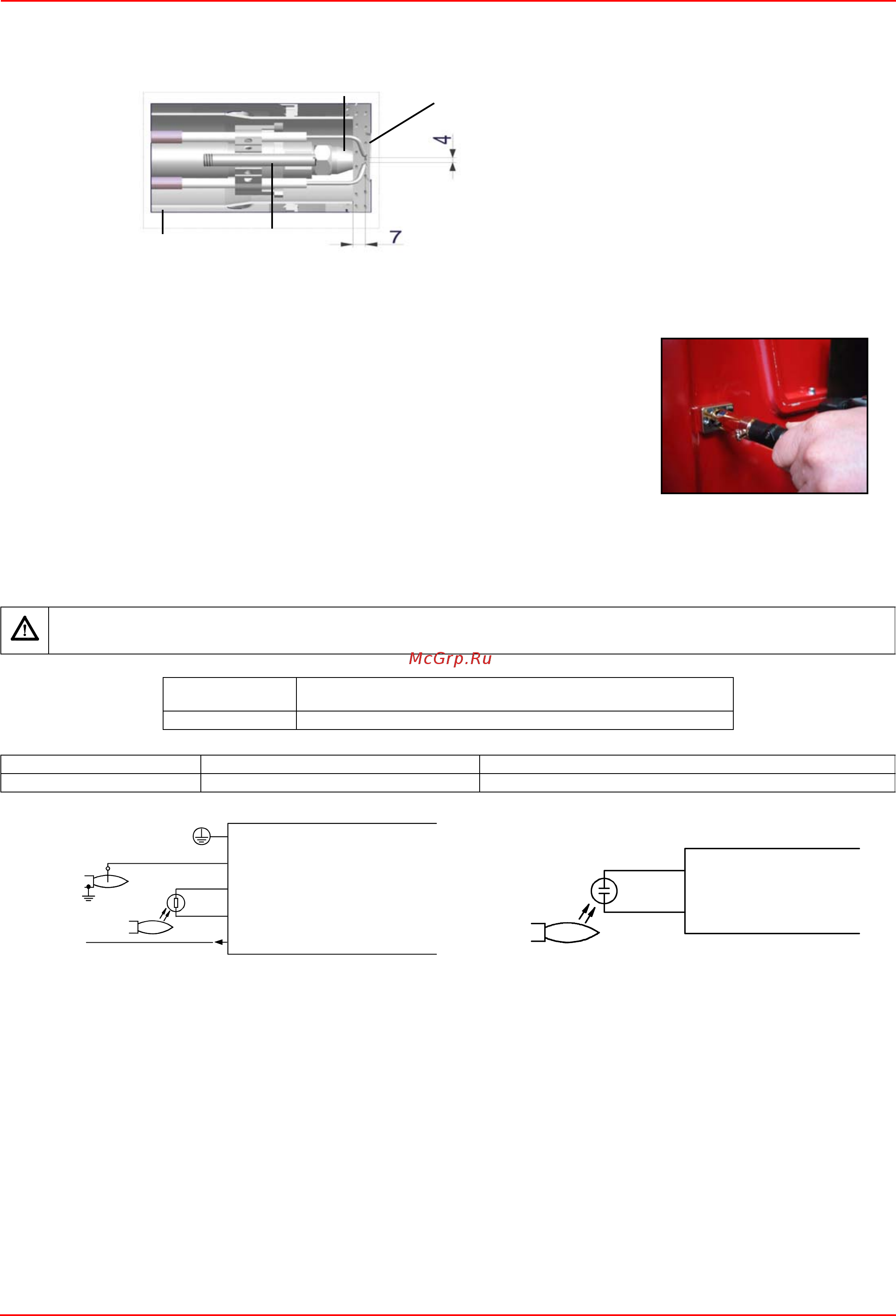

Регулировка положения электродов
Отрегулировать положение электродов и форсунки, соблюдая размеры, указанные на Рис. 30.
Рис. 30
Чистка и замена фотоэлемента контроля пламени
Для чистки/замены фотоэлемента действовать следующим образом:
1) убрать напряжение со всей системы;
2) прервать подачу то
п
лва;
3) вынуть фотоэлемент из его гнезда, как это указано на рисунке;
4) почистить его, если он загрязнен, не прикасаясь к светоулавливающей части голыми руками;
5) при необходимости заменить светоулавливающую часть;
6) вставить фотоэлемент в гнездо.
Проверка тока у контрольного электрода
Чтобы проверить ток у контрольного электрода, следуйте схемам на или Рис. Если электрический импульс ниже указанного
значения, проверьте положение контрольного электрода или фотоэлемента, электрические соединения и, при необходимости,
замените электрод или фотоэлемент.
Рис. 31
ВНИМАНИЕ: Дозволенная длина для кабеля детектора пламени (располагаемого отдельно) составляет 3 метра (сердечник
заземления 100 пФ/м).
Посторонний свет
Если во время фазы ожидания (Фаза12) появление постороннего света вызовет прерывание запуска, вслед за которым
последует повторный запуск.
Если посторонний свет появится на фазе предварительной продувки, произойдет незамедлительная блокировка.
Если посторонний свет появится на фазе отключения, система перейдет на фазу безопасности.
Дозволено всего лишь одно повторение: если обнаружится новая ошибка и
система отключится, то произойдет блокировка
системы.
ПРИМЕЧАНИЕ: не существует линейной пропорции между процентом визуализируемого пламени (параметр 954) и
значениями сигнала детектирования.
Модель
электронного блока
Минимальный сигнал детектирования
Siemens LMV2 4 мкА(индикация на дисплее 30%)
Код ошибки Код диагностики Действия
93 3 Короткое замыкание датчика
U
E
TG
Описание
E Электроды
TA Воздушная трубка
TG Трубка с газом для розжига
U Форсунка
TA
Protective earth PE
Ionization probe (ION)
QRB.../ QRC... signal voltage
QRB... GND
1
2
3
4
5
L
X10-05
QRA... (-)
QRA... (+)
1
2
X10-06
+
