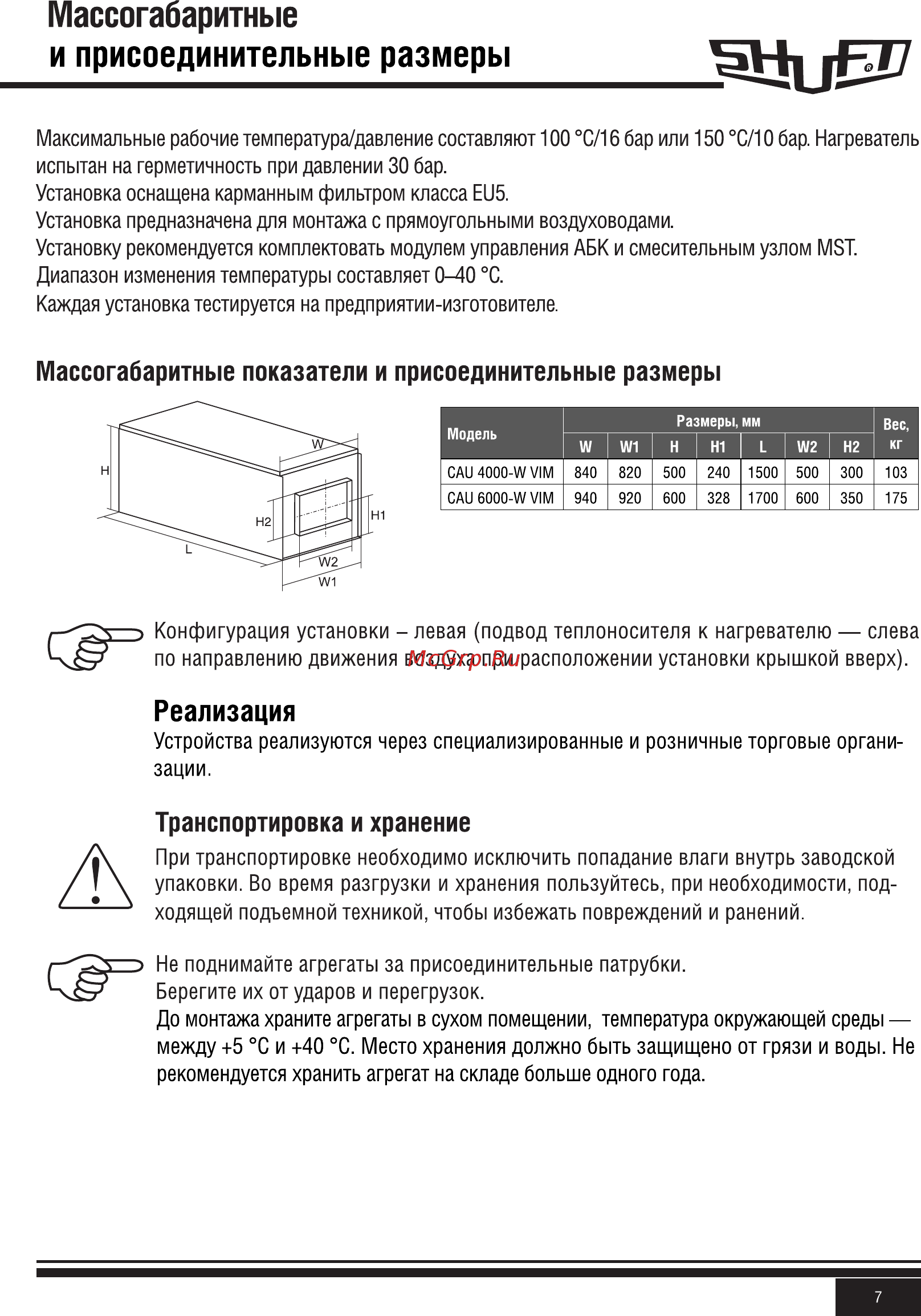

Массогабаритные и присоединительные размеры Максимальные рабочие температура давление составляют 100 С 16 бар или 150 С 10 бар Нагреватель испытан на герметичность при давлении 30 бар Установка оснащена карманным фильтром класса EU5 Установка предназначена для монтажа с прямоугольными воздуховодами Установку рекомендуется комплектовать модулем управления АБК и смесительным узлом MST Диапазон изменения температуры составляет 0 40 C Каждая установка тестируется на предприятии изготовителе Массогабаритные показатели и присоединительные размеры Размеры мм Модель Вес W W1 н Н1 L W2 Н2 кг CAU 4000 W VIМ 840 820 500 240 1500 500 300 103 CAU 6000 W VIM 940 920 600 328 1700 600 350 175 Конфигурация установки левая подвод теплоносителя к нагревателю слева по направлению движения воздуха при расположении установки крышкой вверх Реализация Устройства реализуются через специализированные и розничные торговые органи зации Транспортировка и хранение При транспортировке необходимо исключить попадание влаги внутрь заводской упаковки Во время разгрузки и хранения пользуйтесь при необходимости под ходящей подъемной техникой чтобы избежать повреждений и ранений Не поднимайте агрегаты за присоединительные патрубки Берегите их от ударов и перегрузок До монтажа храните агрегаты в сухом помещении температура окружающей среды между 5 С и 40 С Место хранения должно быть защищено от грязи и воды Не рекомендуется хранить агрегат на складе больше одного года 7
