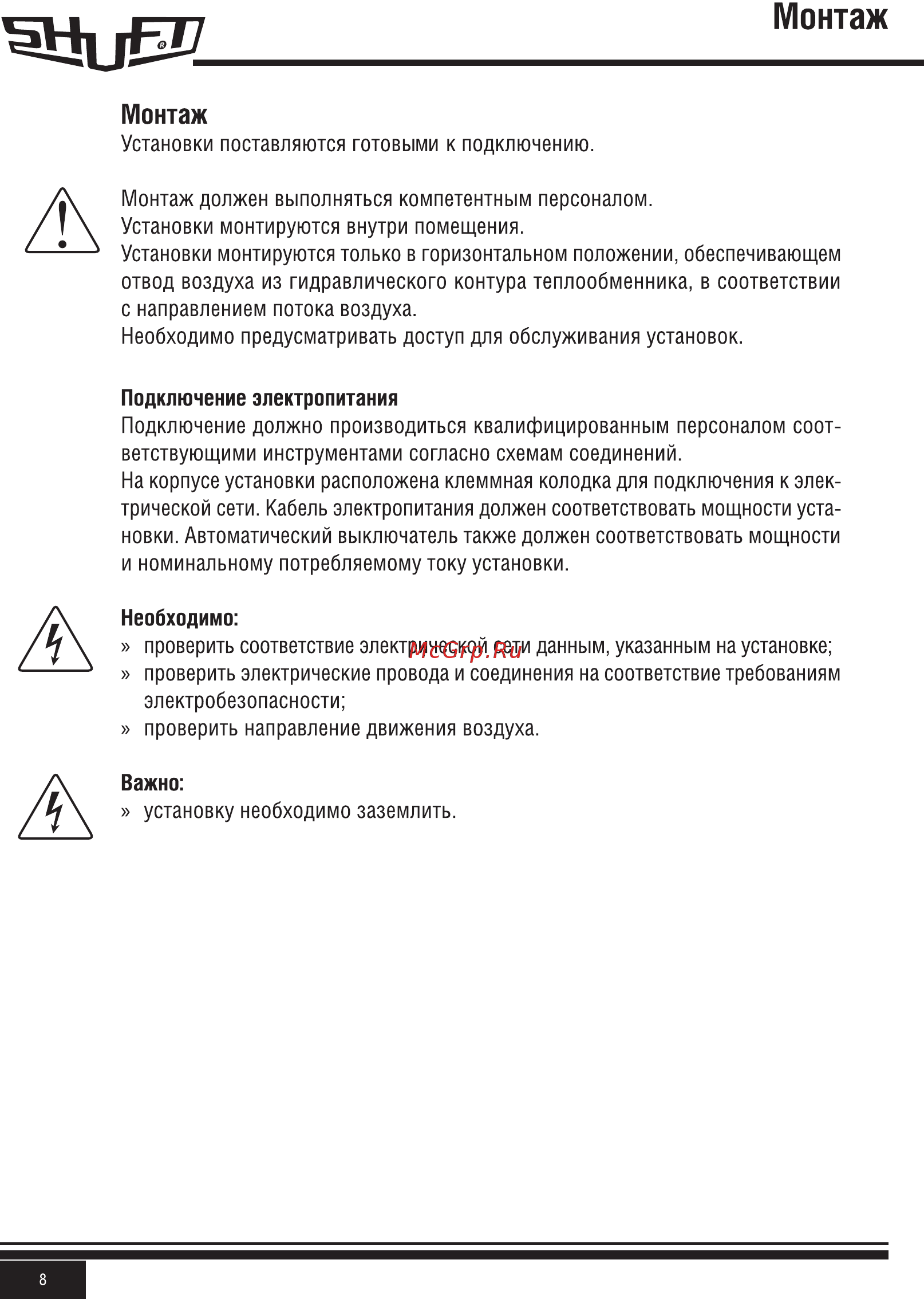

Монтаж Монтаж Установки поставляются готовыми к подключению Д Монтаж должен выполняться компетентным персоналом Установки монтируются внутри помещения Установки монтируются только в горизонтальном положении обеспечивающем отвод воздуха из гидравлического контура теплообменника в соответствии с направлением потока воздуха Необходимо предусматривать доступ для обслуживания установок Подключение электропитания Подключение должно производиться квалифицированным персоналом соот ветствующими инструментами согласно схемам соединений На корпусе установки расположена клеммная колодка для подключения к элек трической сети Кабель электропитания должен соответствовать мощности уста новки Автоматический выключатель также должен соответствовать мощности и номинальному потребляемому току установки Необходимо проверить соответствие электрической сети данным указанным на установке проверить электрические провода и соединения на соответствие требованиям электробезопасности проверить направление движения воздуха Важно установку необходимо заземлить 8
