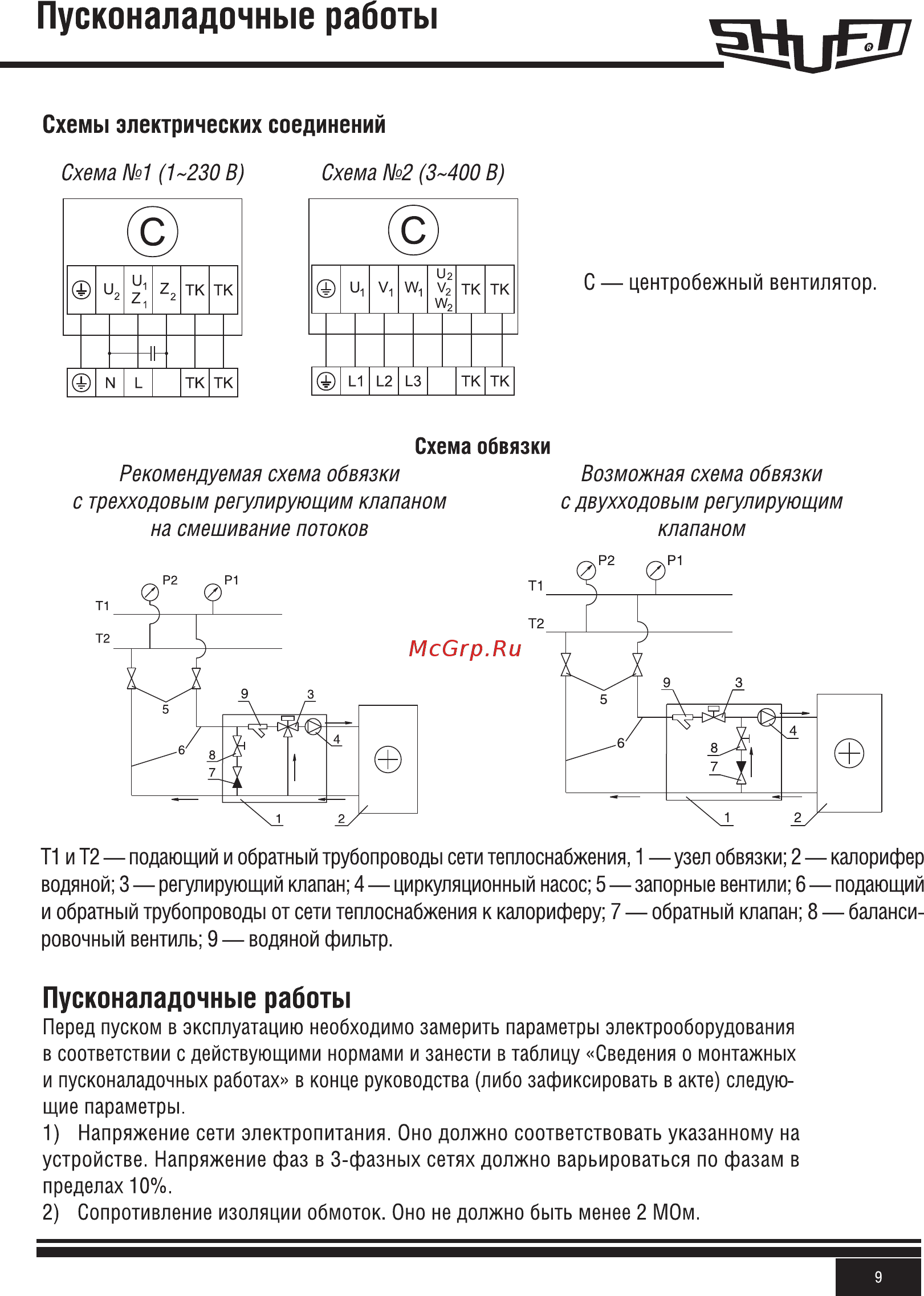

Пусконаладочные работы Схемы электрических соединений Схема 1 230 В Схема 2 3 400 В С центробежный вентилятор Схема обвязки Рекомендуемая схема обвязки с трехходовым регулирующим клапаном на смешивание потоков Возможная схема обвязки с двухходовым регулирующим клапаном Т1 иТ2 подающий и обратный трубопроводы сети теплоснабжения 1 узел обвязки 2 калорифер водяной 3 регулирующий клапан 4 циркуляционный насос 5 запорные вентили 6 подающий и обратный трубопроводы от сети теплоснабжения к калориферу 7 обратный клапан 8 баланси ровочный вентиль 9 водяной фильтр Пусконаладочные работы Перед пуском в эксплуатацию необходимо замерить параметры электрооборудования в соответствии с действующими нормами и занести в таблицу Сведения о монтажных и пусконаладочных работах в конце руководства либо зафиксировать в акте следую щие параметры 1 Напряжение сети электропитания Оно должно соответствовать указанному на устройстве Напряжение фаз в 3 фазных сетях должно варьироваться по фазам в пределах 10 2 Сопротивление изоляции обмоток Оно не должно быть менее 2 МОм 9
