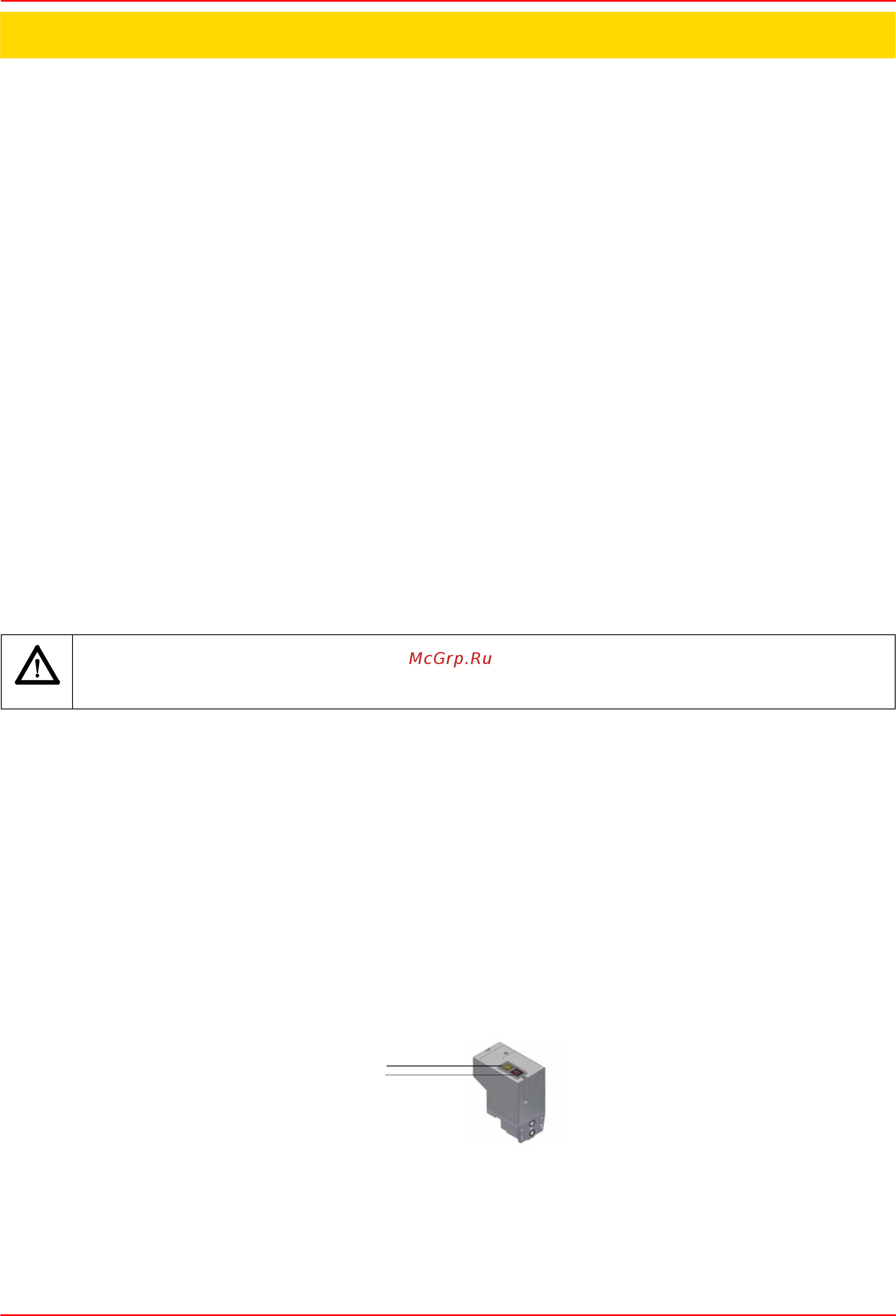

CIB UNIGAS - M03936NC
22
ОГРАНИЧЕНИЯ ПРИ ИСПОЛЬЗОВАНИИ
ГОРЕЛКА РАЗРАБОТАНА И ИЗГОТОВЛЕНА ДЛЯ РАБОТЫ НА ТЕПЛОГЕНЕРАТОРЕ (КОТЛЕ, ВОЗДУХОНАГРЕВАТЕЛЕ,
ПЕЧИ И Т.Д.) ТОЛЬКО ПРИ УСЛОВИИ ПРАВИЛЬНОГО ПОДСОЕДИНЕНИЯ, ИСПОЛЬЗОВАНИЕ В ДРУГИХ ЦЕЛЯХ МОЖЕТ
ПОСЛУЖИТЬ ИСТОЧНИКОМ ОПАСНОСТИ.
ПОЛЬЗОВАТЕЛЬ ДОЛЖЕН ОБЕСПЕЧИТЬ ПРАВИЛЬНЫЙ МОНТАЖ АППАРАТА, ПОРУЧИВ УСТАНОВКУ
КВАЛИФИЦИРОВАННОМУ ПЕРСОНАЛУ, А ВЫПОЛНЕНИЕ ПЕРВОГО ЗАПУСКА ГОРЕЛКИ - СЕРВИСНОМУ ЦЕНТРУ,
ИМЕЮЩЕМУ РАЗРЕШЕНИЕ ЗАВОДА-ИЗГОТОВИТЕЛЯ ГОРЕЛКИ.
ОСОБОЕ В
НИМАНИЕ НЕОБХ
ОДИМО УДЕЛИТЬ ЭЛЕКТРИЧЕСКИМ СОЕДИНЕНИЯМ С РЕГУЛИРОВОЧНЫМИ И
ПРЕДОХРАНИТЕЛЬНЫМИ ПРИСПОСОБЛЕНИЯМИ ТЕПЛОГЕНЕРАТОРА (РАБОЧИМИ И ПРЕДОХРАНИТЕЛЬНЫМИ
ТЕРМОСТАТАМИ И Т.Д.), КОТОРЫЕ ОБЕСПЕЧИВАЮТ ПРАВИЛЬНУЮ И БЕЗОПАСНУЮ РАБОТУ ГОРЕЛКИ.
НЕ ДОПУСКАЕТСЯ ВКЛЮЧЕНИЕ ГОРЕЛКИ ДО МОНТАЖА НА ТЕПЛОГЕНЕРАТОРЕ ИЛИ ПОСЛЕ ЕЁ ЧАСТИЧНОГО ИЛИ
ПОЛНОГО ДЕМОНТАЖА (ОТСОЕДИНЕНИЕ, ДАЖЕ ЧАСТИЧНОЕ, ЭЛЕКТРОПРОВОДОВ, ОТКРЫТИЕ ЛЮКА ГЕНЕРАТОРА,
ДЕМОНТАЖА ЧАСТЕЙ ГОРЕЛКИ).
НЕ ДОПУСКАЕТСЯ ОТКРЫТИЕ И ДЕ
МОНТАЖ КАКОЙ-ЛИБО ЧАСТИ ГОРЕЛКИ.
ИСПОЛЬЗУЙТЕ ТОЛЬКО ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ ("ON-OFF" (ВКЛ./ВЫКЛ.)), КОТОРЫЙ БЛАГОДАРЯ СВОЕЙ
ДОСТУПНОСТИ СЛУЖИТ ТАКЖЕ АВАРИЙНЫМ ВЫКЛЮЧАТЕЛЕМ, И, ПРИ НЕОБХОДИМОСТИ, ДЕБЛОКИРОВОЧНУЮ
КНОПКУ.
В СЛУЧАЕ АВАРИЙНОЙ БЛОКИРОВКИ, СБРОСИТЬ БЛОКИРОВКУ НАЖАВ СПЕЦИАЛЬНУЮ КНОПКУ RESET. В СЛУЧАЕ
НОВОЙ БЛОКИРОВКИ - ОБРАТИТЬСЯ В СЛУЖБУ ТЕХПОМОЩИ, НЕ ВЫПОЛНЯЯ НОВЫХ ПОПЫТОК СБРОСА
БЛОКИРОВКИ.
ВНИМАНИЕ: ВО ВРЕМЯ НОРМАЛЬНОЙ РАБО
ТЫ ЧАСТИ ГОРЕЛКИ, РАСПОЛОЖЕННЫЕ РЯДОМ С ТЕПЛОГЕНЕРАТОРОМ
(СОЕДИНИТЕЛЬНЫЙ ФЛАНЕЦ), НАГРЕВАЮТСЯ. НЕ ПРИКАСАЙТЕСЬ К НИМ ВО ИЗБЕЖАНИЕ ПОЛУЧЕНИЯ ОЖОГОВ.
ФУНКЦИОНИРОВАНИЕ
z
Выбрать тип топлива, воздействуя на переключатель СМ на электрощите управления горелки.
N.B. В том случае, если будет выбрано дизельное топливо, убедиться, что отсечные клапаны дизельного топлива линии
питания и обратного хода открыты.
z
Проверить, что электронный блок не заблокирован (индикатор О горит), при необходимости разблокировать его,
нажатием кнопки C (reset-сброс блокировки).
z
Проверить, что серия термостатов (или реле давления) дает разрешение на работу горелки.
Функциональная работа на газе
z
Проверить, что давление газа на подаче достаточно (об этом сигнализирует загорание индикатора I).
z
Только для горелок, оснащенных блоками контроля герметичности: начинают цикл проверки устройства контроля
герметичности газовых клапанов; завершение проверки сигнализируется загоранием специального индикатора на блоке
контроля герметичности. По завершении проверки газовых клапанов, начинается цикл запуска горелки: в случае наличия
утечки одного из газовых клапанов, устройство контроля герметичности блокируется и зажигается индикатор М. Для того,
чтобы сбросить бл
окировк
у, нажать на кнопку разблокировки, находящуюся на устройстве контроля герметичности - для
горелок, оснащенных VPS504 (кнопка LB на рис.), или на кнопку О на электрощите - для горелок, оснащенных блоком
управления Siemens LDU11.
ПРИМЕЧАНИЕ: В случае горелок, оснащенных блоком контроля герметичности Dungs VPS504, фаза предварительной
вентиляции начинается только после завершения контроля герметичности газовых клапанов с положительным результатом.
Так как предварительная вентиляц
ия должна производиться при максимальном расходе воздуха, блок контроля
герметичности дает команду на открытие сервопривода, и только тогда, когда будет достигнуто положение максимального
открытия, начинается отсчет времени предварительной вентиляции.
z
По завершении времени предварительной вентиляции, сервопривод приводится в положение полного закрытия
ВНИМАНИЕ: прежде, чем запускать горелку, убедиться в том, что все ручные отсечные клапаны газа
открыты и проверить, что значение давления на входе рампы соответствует значениям, указанным в
параграфе “Технические характеристики”. Кроме того, убедиться в том, что главный выключатель подачи
питание вырублен.
