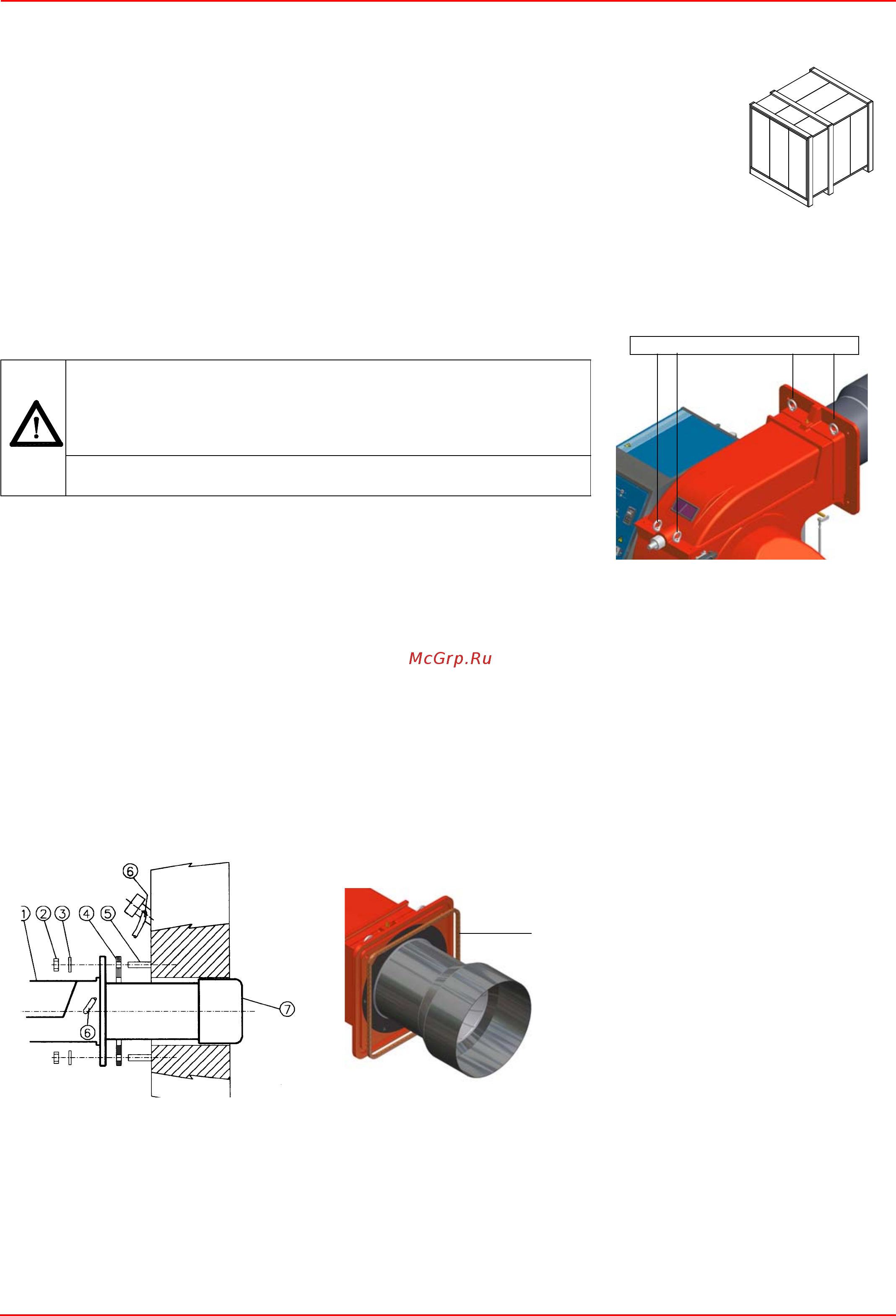

C.I.B. UNIGAS - M039117NC
8
МОНТАЖ И ПОДКЛЮЧЕНИЕ
Упаковка
Горелки поставляются в деревянных ящиках размерами:730mm x 1280mm x 1020mm (L x P x H)
Такая упаковка боится влажности, поэтому не разрешается штабелировать количество,
превышающее максимальное, указанное на наружной стороне упаковки.В каждой упаковке
находятся:
z горелка;
z шланги для жидкого топлива;
z фильтр для жидкого топлива;
z прокладка для установки между горелкой и котлом;
z пакет с данным руководством.
При снятии упаковки горелки и при утилизации горелки соблюдайте процедуры, предусмотренные действующими законами по
утилизации материалов.
Подъем и перенос горелки
Горелка оснащена рым болтами для подъема.
Монтаж горелки на котел
Для того, чтобы установить горелку на котел, действовать следующим образом:
1). выполнить отверстие на лицевой панели, закрывающей камеру сгорания, в соответствии с описанием, данным в параграфе
“Габаритные размеры”
2). приставить горелку к лицевой панели котла: поднимать горелку при помощи рым болтов, имеющихся в верхней части
горелки (см. параграф “Подъем и перенос горелки
”);
3
). вкрутить болты (5) в отверстия лицевой плиты, согласно шаблона выполнения отверстия, описанного в параграфе “Габаритные
размеры” ;
4). уложить прокладку на фланец горелки;
5). смонтировать горелку на котле;
6). закрепить с помощью гаек к болтам котла, согласно схеме, изображенной на рисунке;
7). По завершении монтажа горелки на котёл, позаботьтесь о том, чтобы пространство между соплом горелки и огнеупорным
краем отверстия котла было герметически закрыто специальным изолирующим материалом (валик из жаропрочного
волокна
или огнеупорного цемента).
ВНИМАНИЕ! Все операции по подъему и переносу горелки долны
выполняться обученным для выполнения такой работы
персоналом. В случае, если эти операции не будут выполняться
должным образом, существует риск опрокидывания и падения
горелки.
Для переноса горелки использовать средства с соответствующей
грузоподъемностью (См. параграф “Технические характеристики”).
H
P
L
Подъемные рым болты
Описание
1 Горелка
2 Крепёжная гайка
3 Шайба
4 Жгут из керамического волокна
5 Шпилька
6 Трубка для чистки глазка
7 Сопло
