C.I.B. UNIGAS - M039117NB
24
Регулирование - общее описание
z Регулировка расхода воздуха и топлива сначала осуществляется при работе горелки на максимальной мощности
(“большое пламя”), воздействуя соответственно на воздушную заслонку и стабилизатор давления, встроенный в группу
газовых клапанов.
z Сделать анализы продуктов сгорания.Проверить, что параметры продуктов сгорания находятся в рамках рекомендуемых
предельных значений.
z Затем, отрегулировать мощность на всех промежуточных точках между минимальной и максимальной, настроив рабочую
кривую с помощью пластинки варьируемого сектора. Варьируемый сектор закрепляет соотношение воздух/газ в этих
точках, регулируя открытие - закрытие дроссельного газового клапана.
z И в конце, определить мощность в режиме малого пламени, воздействуя на микровыключатель малого пламени
сервопривода, избегая того, чтобы мощность в режиме малого пламени была слишком высокой или, чтобы температура
уходящих газов была слишком низкой, что привело бы к образованию конденсата в дымоходе.
Регулиpование pасхода воздуха и газа
1 проверьте направление вращения двигателя вентилятора
2 при открытом электрощите, ввести в действие насос, воздействуя напрямую отверткой на соответствующий контактор СР
(см. рисунок): проверить направление вращения двигателя насоса и держать отвертку в нажатом состоянии в течение
нескольких секунд, пока не заполнится контур жидконо топлива;

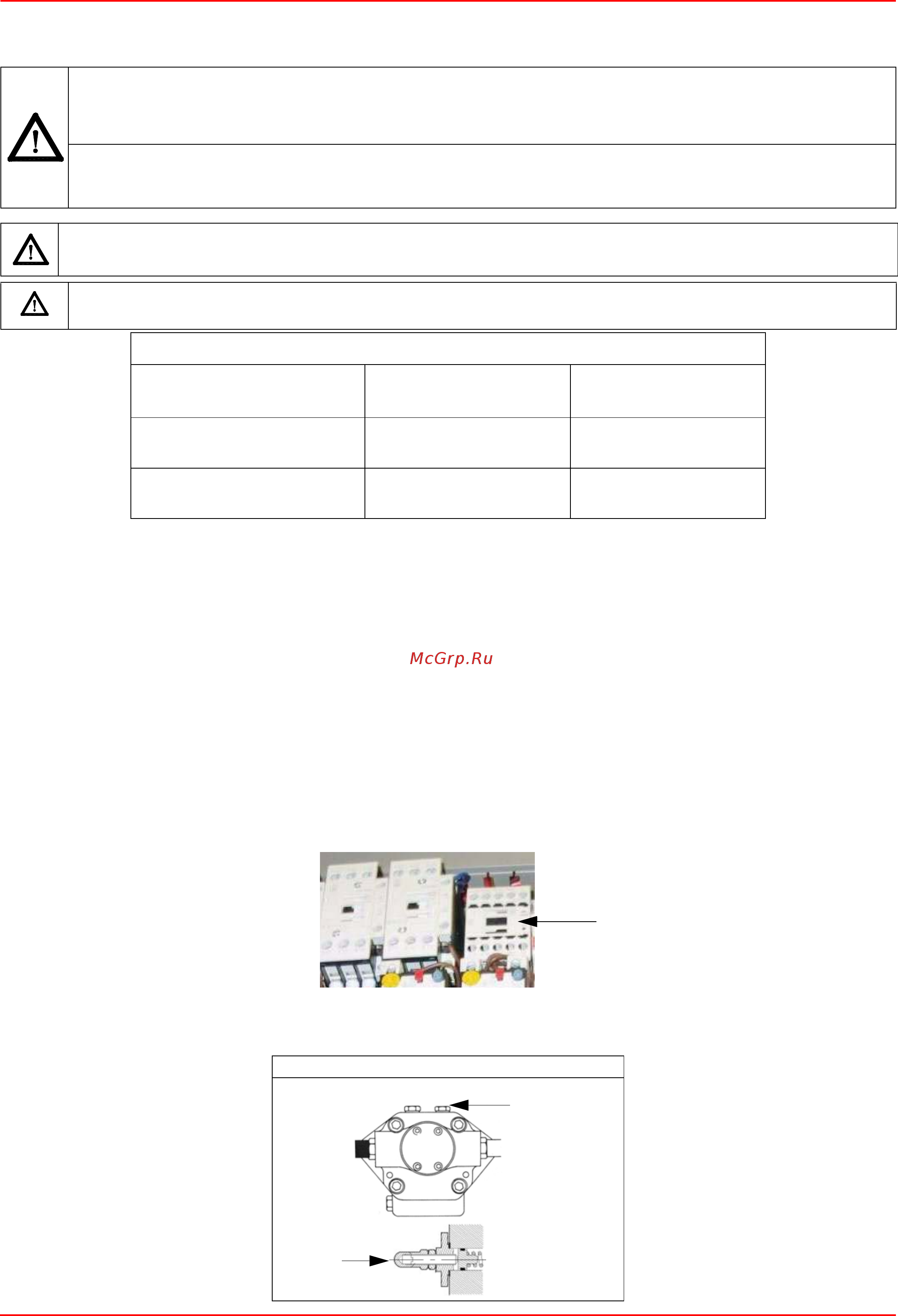

Рис. 12
3 выпустить воздух со штуцера (М) манометра
насоса (Рис. 13), расслабив слегка заглушку, но не снимая ее; затем
отпустить контактор;
ВНИМАНИЕ: прежде, чем запускать горелку, убедиться в том, что все ручные отсечные клапаны газа
открыты и проверить, что значение давления на входе рампы соответствует значениям, указанным в
параграфе “Технические характеристики”. Кроме того, убедиться в том, что главный выключатель подачи
питание вырублен.
.ВНИМАНИЕ: При выполнении операций калибровки не включайте горелку с недостаточным расходом воздуха
(опасность образования монооксида углерода); том случае, если это произойдет, необходимо уменьшить медленно
подачу газа и вернуться к нормальным показателям продуктов выброса.
Прежде чем ввести в действие горелку, убедиться, что, трубопровод обратного хода топлива в цистерну
ничем не забит
. Возможная преграда внутри топливопровода может привести к выходу из строя
уплотнительного органа насоса.
ВАЖНО! Избыток воздуха регулируется согласно рекомендуемых параметров, приводимых в следующей
таблице:
Рекомендуемые параметры горения
Топливо
Рекомендуемое значение
CO
2
(%)
Рекомендуемое
значение O
2
(%)
Мазутное топливо с
вязкостью <= 7°E при 50 °C
11 ÷ 12 4.2 ÷ 6.2
Мазутное топливо с
вязкостью >= 7°E при 50 °C
11 ÷ 12.5 4.7 ÷ 6.7
Suntec T..
CP
M
VR
Рис. 13
