C.I.B. UNIGAS - M039117NB
29

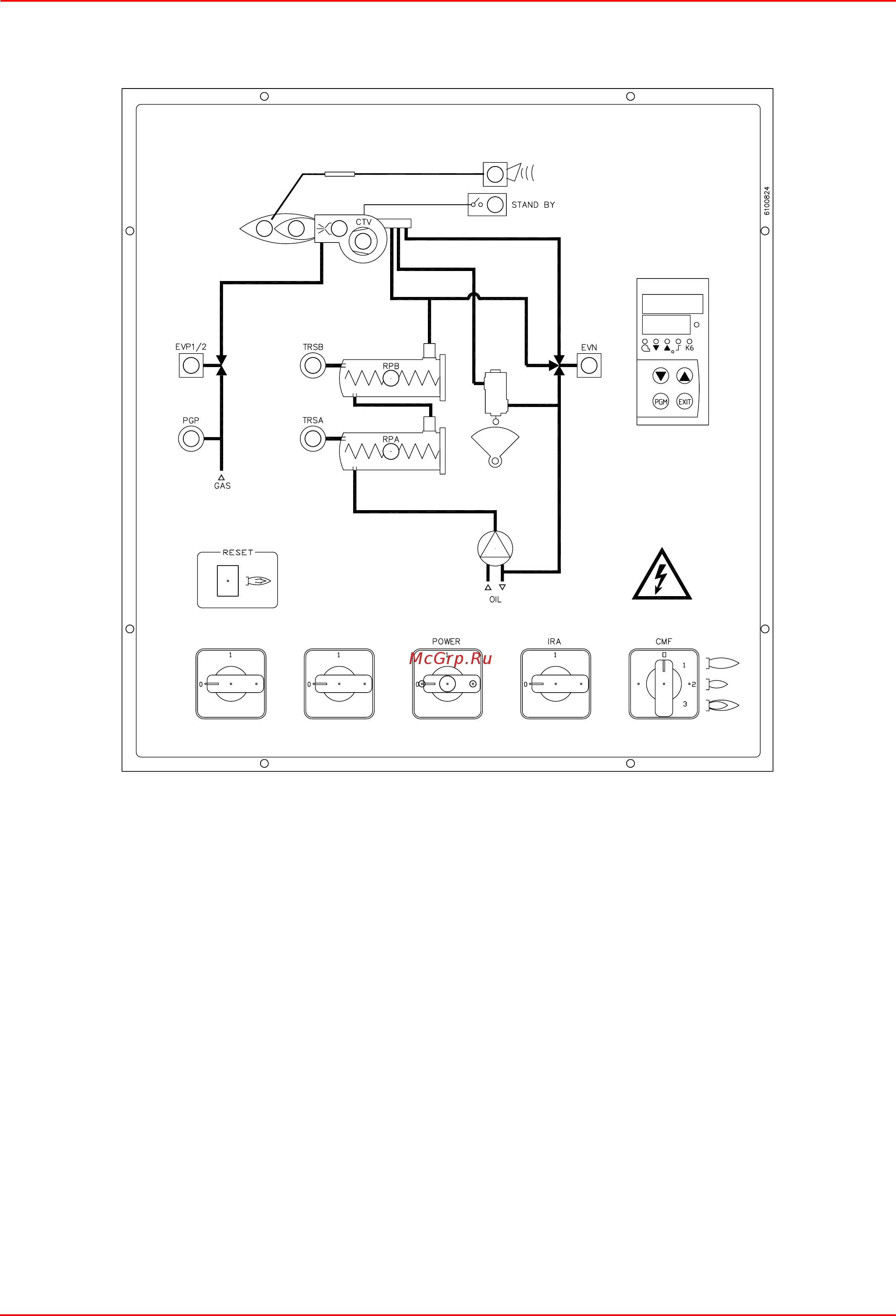

Лицевая панель горелок
Условные обозначения
А Сигнальный индикатор большого пламени
B Сигнальный индикатор малого пламени
C Срабатывание запального трансформатора
D Срабатывание термореле запального трансформатора
E Сигнализация блокировки горелки
F Горелка в положении выжидания
G Общий выключатель
N Кнопка сброса блокировки с электронного блока контроля пламени
R Модулятор
EVP 1/2 Сигнальная лампочка открытия газовых электроклапанов запальной горелки
PGP Сигнальная лампочка реле давления газа запальной горелки
TRSA Сигнальная лампочка блокировки предохранительного
термостата TRSA
TRSB Сигнальная лампочка блокировки предохранительного термостата TRSB
RPA Сигнальная лампочка резисторов подогревателя мазутного топлива A
RPB Сигнальная лампочка резисторов подогревателя мазутного топлива B
EVN Сигнальная лампочка открытия электроклапанов мазутного топлива
IRA Выключатель вспомогательных резисторов.
CMF Ручной селекторный переключатель режима работы.
D
C
B
A
N
R
E
F
G
