C.I.B. UNIGAS - M039117NB
27
Горелки модулирующие
Для регулировки модулирующих горелок использовать селекторный переключатель, имеющийся на контрольной панели
горелки (см. рисунок), вместо того, чтобы использовать термостат ТАВ, как было описано в регулировках прогрессивных
горелок. Произвести регулировку, как описано в предыдущих параграфах, уделяя внимание использованию CMF.
Положение селекторного переключателя определяет фазы работы: для того, чтобы вывести горелку в режим большого
пламени, установить селекторный переключатель CMF на 1, а для того, чтобы на малое пламя - на 2.
Для того, чтобы повернуть варьируемый сектор, необходимо установить селекторный переключатель CMF на 1 или 2 , а затем
перевести его на 0.

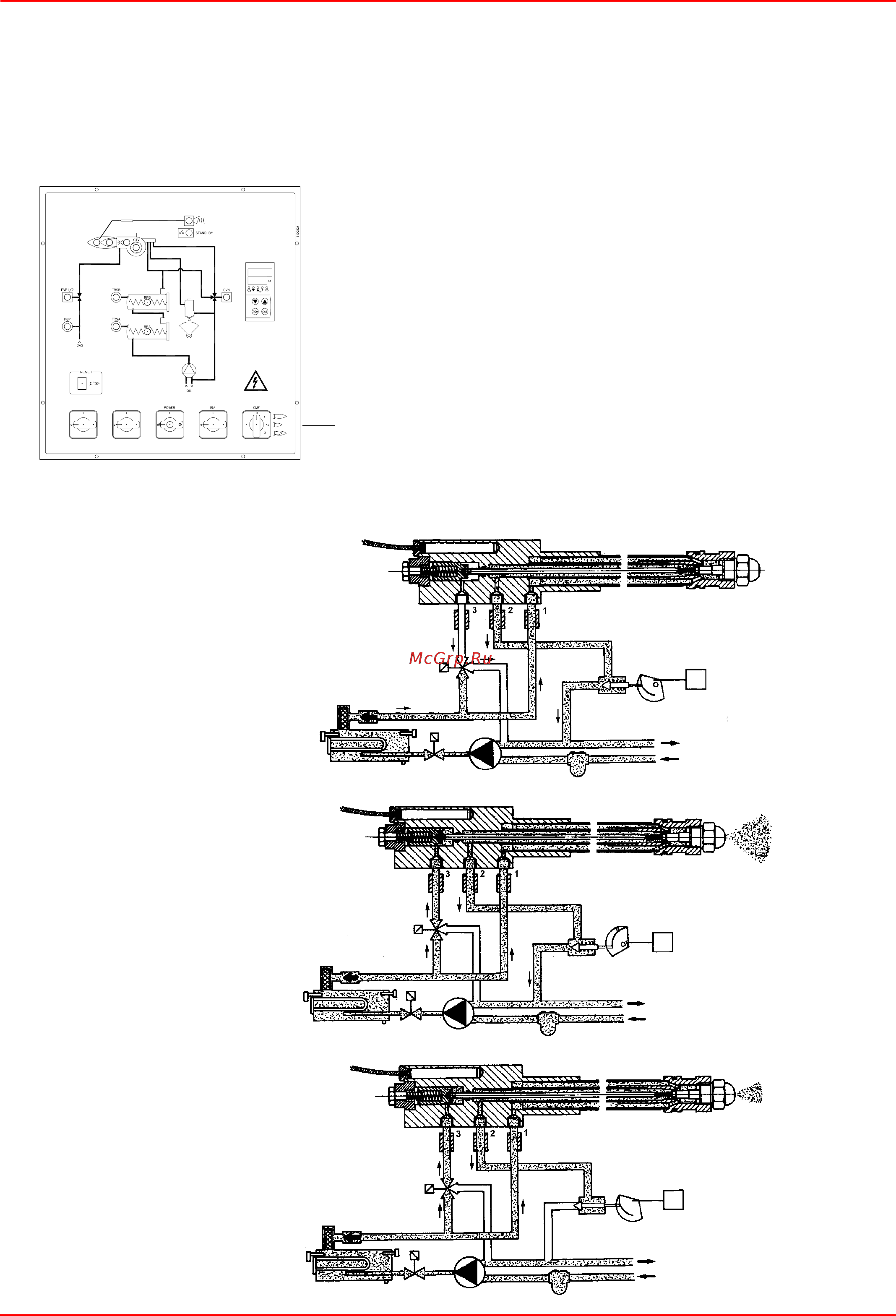

Фуpма мазутного топлива
Рис. 19 - Промывка форсунки
Рис. 20 - Включение
Рис. 21 - Большое пламя
CMF
CMF = 0 Сервопривод стоит в том положении,
в котором находится
CMF = 1 Работа на большом пламени
CMF = 2 Работа на малом пламени
CMF = 3 Автоматическая работа
