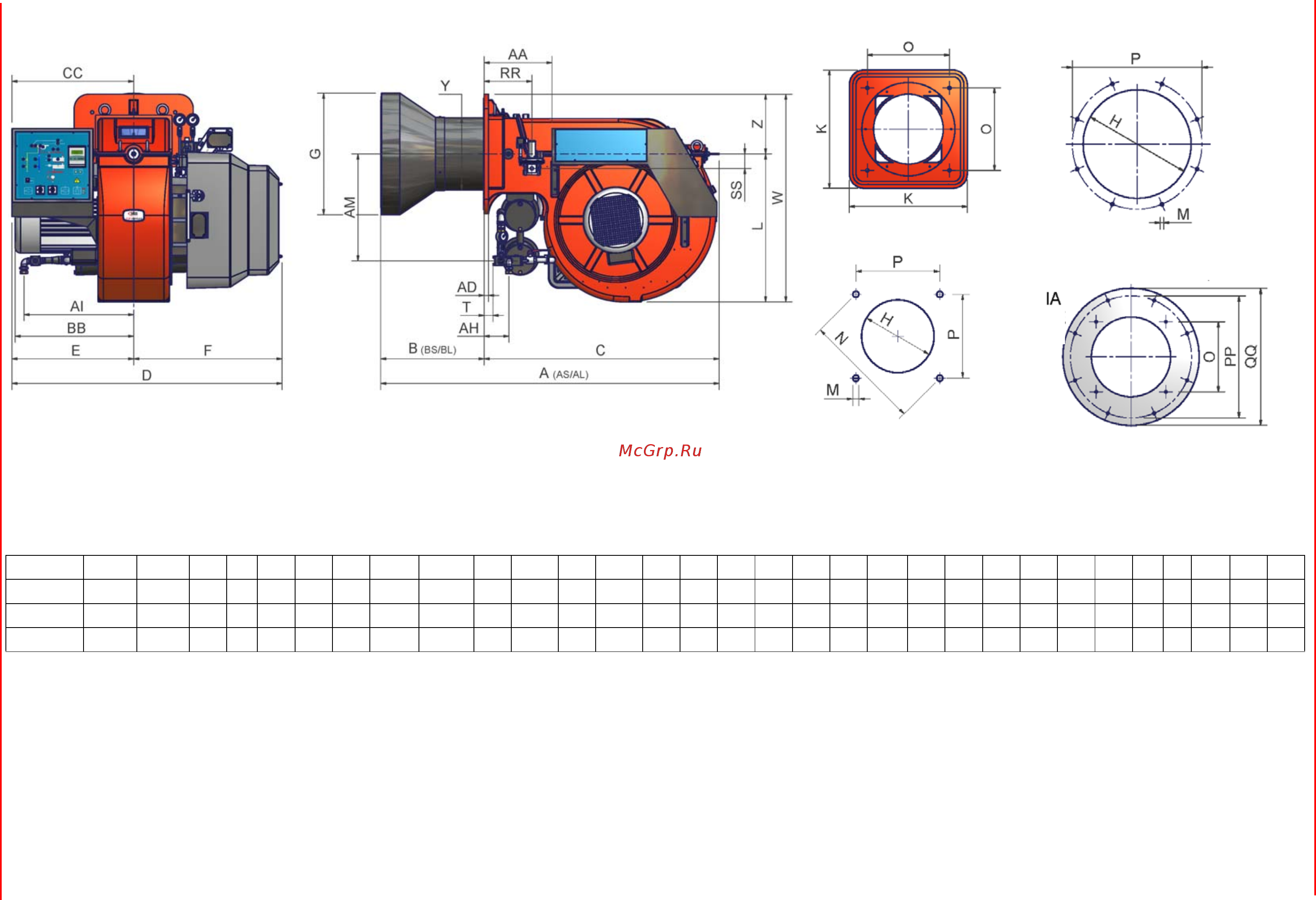

CIB Unigas Mille RBY1025 H-.MD.S.RU.A.ES [7/45] Габаpитные pазмеpы в мм

Габаpитные pазмеpы в мм.

*AS/BS = Эта величина относится к горелке со стандартным соплом

*AL/BL = Эта величина относится к горелке с длинным соплом

RBY1030/1040: Рекомендуется устанавливать контрфланец между горелкой и котлом.

A (AS) A (AL) AA AD AH AI AM B (BS) B (BL) BB C CC D E F G H K L M N O P PP QQ RR SS T W Y Z

RBY1025 1669 1865 377 25 304 465 335 376 572 641 1293 680 1502 680 822 472 522 660 816 M16 651 460 460 x x 265 80 95 1146 379 330

RBY1030 1646 1891 377 25 138 608 589 353 598 657 1293 680 1502 680 822 633 693 660 816 M16 x 460 800 800 900 265 80 50 1146 400 330

RBY1040 1654 1873 377 25 138 608 589 361 580 657 1293 680 1502 680 822 671 731 660 816 M16 x 460 800 800 900 265 80 50 1146 400 330

Рекомендуемая амбразура котла

(RBY1025)

Фланец гоpелки

Рекомендуемый контрфланец

(RBY1030/1040)

Рекомендуемая амбразура

котла (RBY1030/1040)
