9
RBY1030 - RBY1040

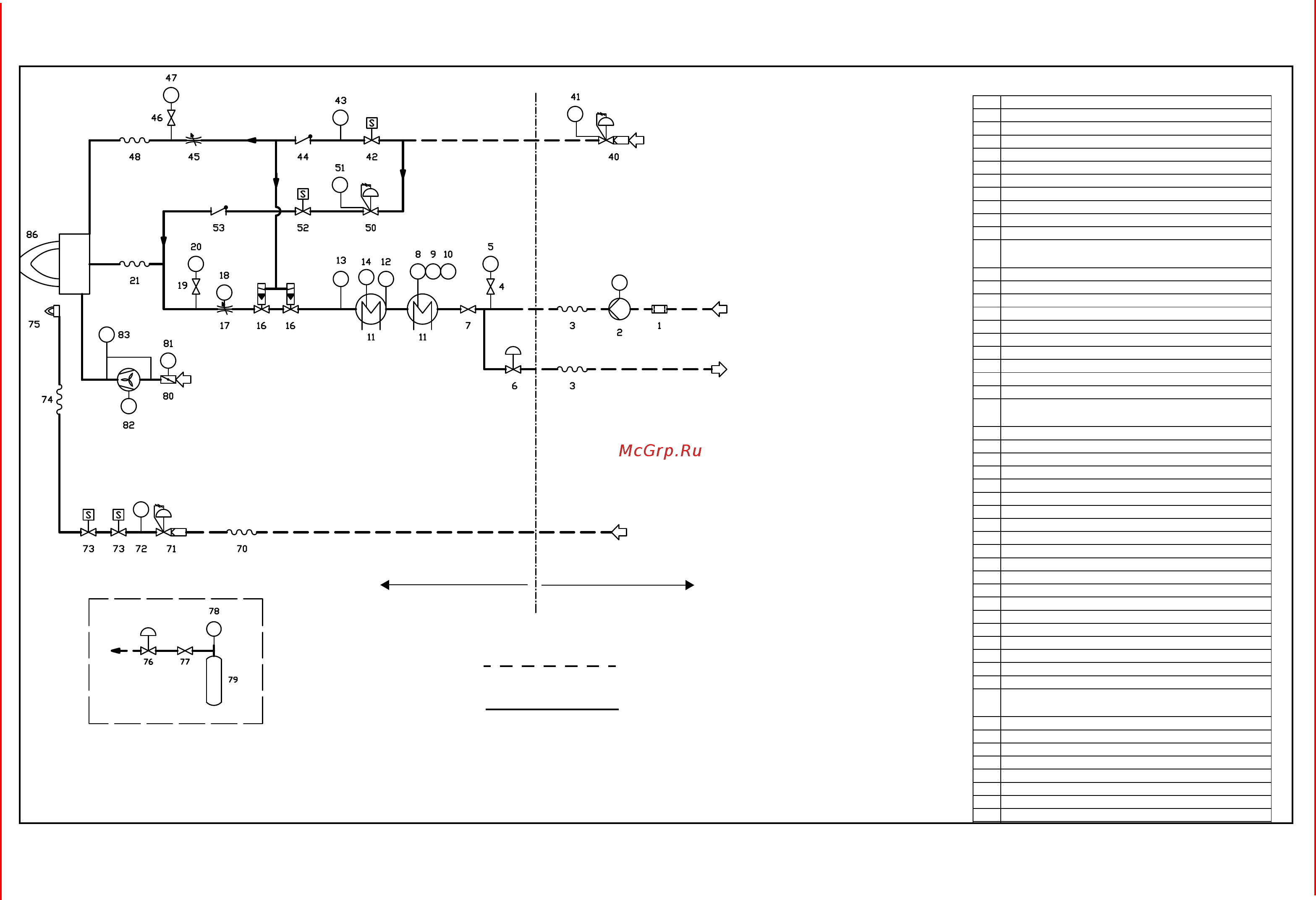

Рис. 5 - 3I2D-03 v5 – Гидравлическая схема
M
M
M
PI
PI
PI
PS
PS
PSL
M
PI
PI
PI
TC
TC
TC
TSHTS TSL
ВСТРОЕННЫЕ В ГОРЕЛКУ КОМПОНЕНТЫ КОМПОНЕНТЫ, ПОСТАВЛЯЕМЫЕ РАЗДЕЛЬНО
сжатый воздух
служебной емкости
природный газ/сжиженный газ
воздух горения
линия сжиженного газа - не поставляется
фирмой CIB UNIGAS
ПОСТАВЛЯЕТСЯ ПРОИЗВОДИТЕЛЕМ
ГОРЕЛОК
НЕ ПОСТАВЛЯЕТСЯ
ПРОИЗВОДИТЕЛЕМ ГОРЕЛОК
ОБОЗНАЧЕНИЯ
РАМПА МАЗУТНОГО ТОПЛИВА
1 ФИЛЬТР
2 НАСОС
3 ГИБКИЙ ШЛАНГ
4 РУЧНОЙ КЛАПАН
5 МАНОМЕТР
6 РЕГУЛЯТОР ДАВЛЕНИЯ
7 РУЧНОЙ КЛАПАН
8 ТЕРМОСТАТ
9 ТЕРМОСТАТ МИНИМАЛЬНОЙ ТЕМПЕРАТУРЫ
10 ТЕРМОСТАТ МАКСИМАЛЬНОЙ
ТЕМПЕРАТУРЫ
11 БАЧОК-ПОДОГРЕВАТЕЛЬ
12 ТЕМПЕРАТУРНЫЙ ДАТЧИК
13 ТЕМПЕРАТУРНЫЙ ДАТЧИК
14 ТЕМПЕРАТУРНЫЙ ДАТЧИК
16 ПНЕВМАТИЧЕСКИЙ КЛАПАН
17 РЕГУЛЯТОР РАСХОДА
18 СЕРВОПРИВОД
19 РУЧНОЙ КЛАПАН
20 МАНОМЕТР
21 ГИБКИЙ ШЛАНГ
РАМПА СЖАТОГО ВОЗДУХА
(РАСПЫЛЕНИЕ)
40 РЕГУЛЯТОР Д
АВЛЕНИЯ С ФИЛЬТРОМ
41 МАНОМЕТР
42 ЭЛЕКТРОКЛАПАН
43 РЕЛЕ ДАВЛЕНИЯ
44 ОБРАТНЫЙ КЛАПАН
45 РЕГУЛЯТОР РАСХОДА
46 КРАН
47 МАНОМЕТР
48 ГИБКИЙ ШЛАНГ
РАМПА СЖАТОГО ВОЗДУХА (ПРОМЫВКА)
50 РЕГУЛЯТОР ДАВЛЕНИЯ С ФИЛЬТРОМ
51 МАНОМЕТР
52 ЭЛЕКТРОКЛАПАН
53 ОБРАТНЫЙ КЛАПАН
ГАЗОВАЯ РАМПА ЗАПАЛЬНОЙ ГОРЕЛКИ
71 РЕГУЛЯТОР ДАВЛЕНИЯ С ФИЛЬТРОМ
72 РЕЛЕ ДАВЛЕНИЯ
73 ЭЛЕКТРОКЛАПАН
74 ГИБКИЙ ШЛАНГ
75 ГОРЕЛКА ЗАПАЛЬНАЯ
76 РЕГУЛЯТОР ДАВЛЕНИЯ ДЛЯ БАЛЛОНА СО
СЖИЖЕННЫМ ГАЗОМ
77 КРАН
78 МАНОМЕТР
79 БА
ЛЛОН ДЛЯ СЖИЖЕННОГО ГАЗА
РАМПА ВОЗДУХА ГОРЕНИЯ
80 ВОЗДУШНАЯ ЗАСЛОНКА
81 СЕРВОПРИВОД
82 ВЕНТИЛЯТОР
83 РЕЛЕ ДАВЛЕНИЯ ВОЗДУХА
86 ГОРЕЛКА
СЛЕДУЮЩИЕ КОМПОНЕНТЫ ЯВЛЯЮТСЯ ОПЦИЯМИ: 77 - 78 - 79
вход жидкого топлива
