Подсоединение газовой рампы запальной горелки

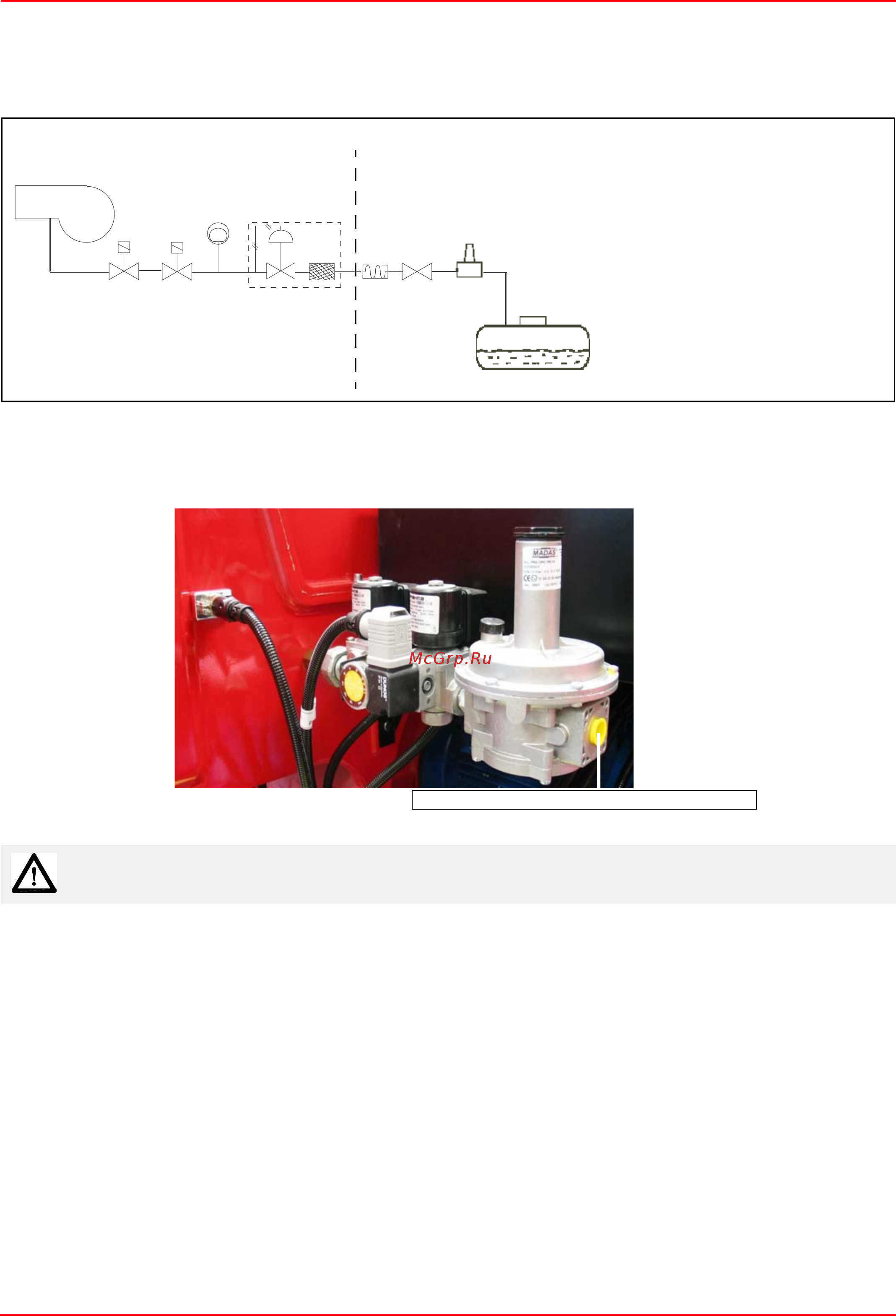

Подсоединить запальную горелку согласно следующей схеме (действительно для сжиженного газа). В случае применения

природного газа, подсоединить регулятор давления (позиция 3) к линии природного газа (максимально допустимое давление

на входе = 1 бар).

Рис. 7

Рампа запальной горелки уже встроена в основную горелку: необходимо выполнить подсоединения от фильтра со

стабилизатором к сети подачи газа.

После монтажа

газовой рампы выполнить электрические подсоединения ее компонентов (клапанов, реле давления).

ВНИМАНИЕ: после монтажа газовой рампы согласно схеме на Рис. 1, необходимо провести

тестирование на герметичность газового контура, согласно требований действующих

нормативов.

ЗАВОД-ИЗГОТОВИТЕЛЬ МОНТАЖНИК

Обозначения

(1) Газовый клапан

(2) Реле минимального давления газа

(3) Стабилизатор давления со

встроенным фильтром

(4) Антивибрационная муфта (*)

(5) Ручной отсечной кран (*)

(6) Регулятор давления (*)

(7) Емкость (*)

(*) = не поставляется

подсоединение к сети распределения газа - 1/2”
