31

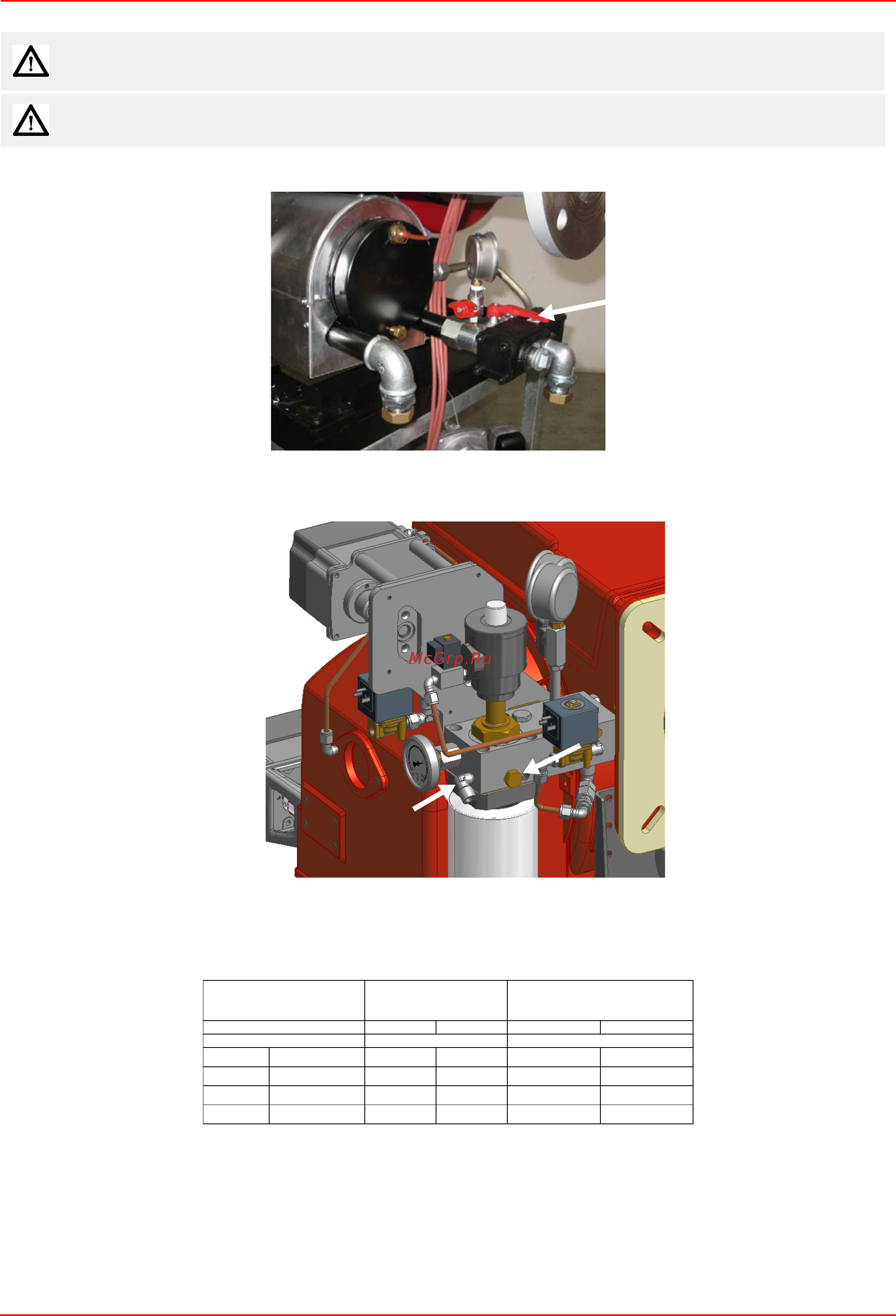

ПРЕДВАРИТЕЛЬНЫЕ ОПЕРАЦИИ ПО ЗАПУСКУ ГОРЕЛКИ
На рисунке выделен кран открытия подачи мазута на форсунку.Прежде чем включать горелку, открыть кран.
Слив мазутного топлива
Прежде чем запитывать резисторы для подогрева топлива, сбросить воздух со штуцера SA мазутного регулятора, расслабив
слегка заглушку Т, но не снимая ее полностью; затем заглушку вновь закрутить.
Регулирование расхода мазутного топлива
Расход мазутного топлива регулируется за счет выбора форсунки размером, соответствующим мощности котла/утилизатора
и, благодаря настройке давления на подаче и обратном ходе, согласно значений, указанных в прилагаемых графиках.
Tab. 2
Значения, указанные в таблице, надо понимать как диапазон работы. Использовать диаграммы зависимости «давление —
расход форсунки» для получения более точных данных по расходу
мазутного топлива, воздуха или пара, в зависимости от
отрегулированного на форсунке давления.
Прежде чем ввести в действие горелку, убедиться, что, трубопровод обратного хода топлива в
цистерну ничем не забит. Возможная преграда внутри топливопровода может привести к выходу из
строя уплотнительного органа насоса.
ВНИМАНИЕ: прежде, чем запускать горелку, убедиться в том, что все ручные отсечные клапаны открыты
. Кроме того, убедиться в том, что главный выключатель подачи питание вырублен.
ВЯЗКОСТЬ ПРИ 50 °C
ДАВЛЕНИЕ МАЗУТА
ЗА НАСОСОМ
ДАВЛЕНИЕ МАЗУТА ЗА
КЛАПАНОМ РЕГУЛИРОВКИ
РАСХОДА
МИН. МАКС. МИН. МАКС.
cSt (°E) БАР БАР
< 50 (7) 6 10 1 2
> 50 (7) < 110 (15) 6 10 1 2
> 110 (15) < 400 (50) 6 10 1 2
> 400 (50) < 4000 (530) 6 10 1 2
Открытие подачи мазута на
форсунку
SA
T
